1.一种高取向二氧化钒薄膜的液相制备方法，其制备方法是先用钒的醇盐制备前驱液，然后将前驱液涂于衬底表面制备前驱物薄膜，最后不经过烘胶干燥直接将前驱物薄膜置于真空条件下烧制而成；具体如下：（1）以三异丙醇氧钒为溶质，异丙醇为溶剂配制前驱液；

（2）把所得前驱液涂于蓝宝石衬底，制得前驱物薄膜；

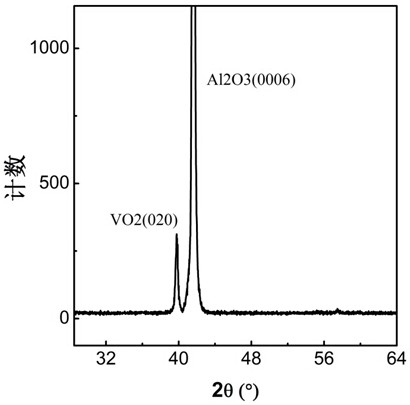

（3）把所得前驱物薄膜置于真空炉中烧结，保温7小时，即得到二氧化钒薄膜，其中，烧结温度控制在530℃，烧结环境真空度控制在4Pa。

2.根据权利要求1所述的一种高取向二氧化钒薄膜的液相制备方法，其特征在于：在步骤（1）制备前驱液时，加入冰醋酸作为稳定剂，冰醋酸与三异丙醇氧钒的质量比为1:1~6:1。

3.根据权利要求1所述的一种高取向二氧化钒薄膜的液相制备方法，其特征在于：在步骤（1）制备的前驱液中，三异丙醇氧钒与异丙醇的质量体积比g:ml为1-15:100。
