1. 一种纳米四氧化三铁/剑麻炭锂离子电池负极材料的制备方法，其特征在于具体步骤为：（1）将剑麻纤维经过清洗并烘干后置于真空管式电阻炉中，在气体流量为20-100ml/min的惰性气氛下炭化0.5-3小时，炭化温度为600-1000℃，升温速率为1-10℃/min，自然冷却后即获得黑色纤维状的剑麻炭，然后经机械研磨得到粒径为100-300目的剑麻炭粉末；

（2）在100ml水中加入0.5-5g铁源和0.5-5g步骤（1）所得的剑麻炭粉末，然后边搅拌边加入相当于铁源质量1-5倍的沉淀剂，在60-120℃的恒温油浴搅拌反应15-120分钟，过滤，用去离子水洗涤直至pH=7，再用无水乙醇洗涤一遍，最后在60-100℃真空干燥12-24小时，得到负极材料前驱体；

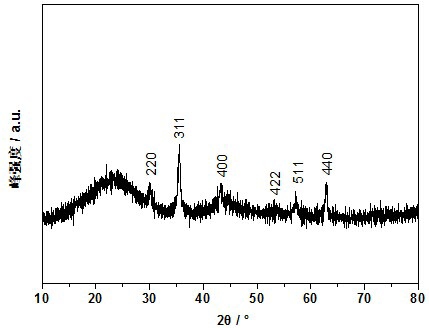

（3）将步骤（2）得到的负极材料前驱体在在气体流量为20-100ml/min的惰性气氛下煅烧0.5-3小时，煅烧温度为500-1000℃，升温速率为1-10℃/min，得到黑色固体粉末即纳米四氧化三铁/剑麻炭锂离子电池负极材料；

所述的铁源为氯化铁、硝酸铁、氯化亚铁和硝酸亚铁中的一种或多种；

所述的沉淀剂为尿素、醋酸钠、氢氧化钠、氨水、碳酸氢钠、碳酸钠和氢氧化钾中的一种或多种；

所述的惰性气体为氩气、氮气和氦气中的一种或多种。
