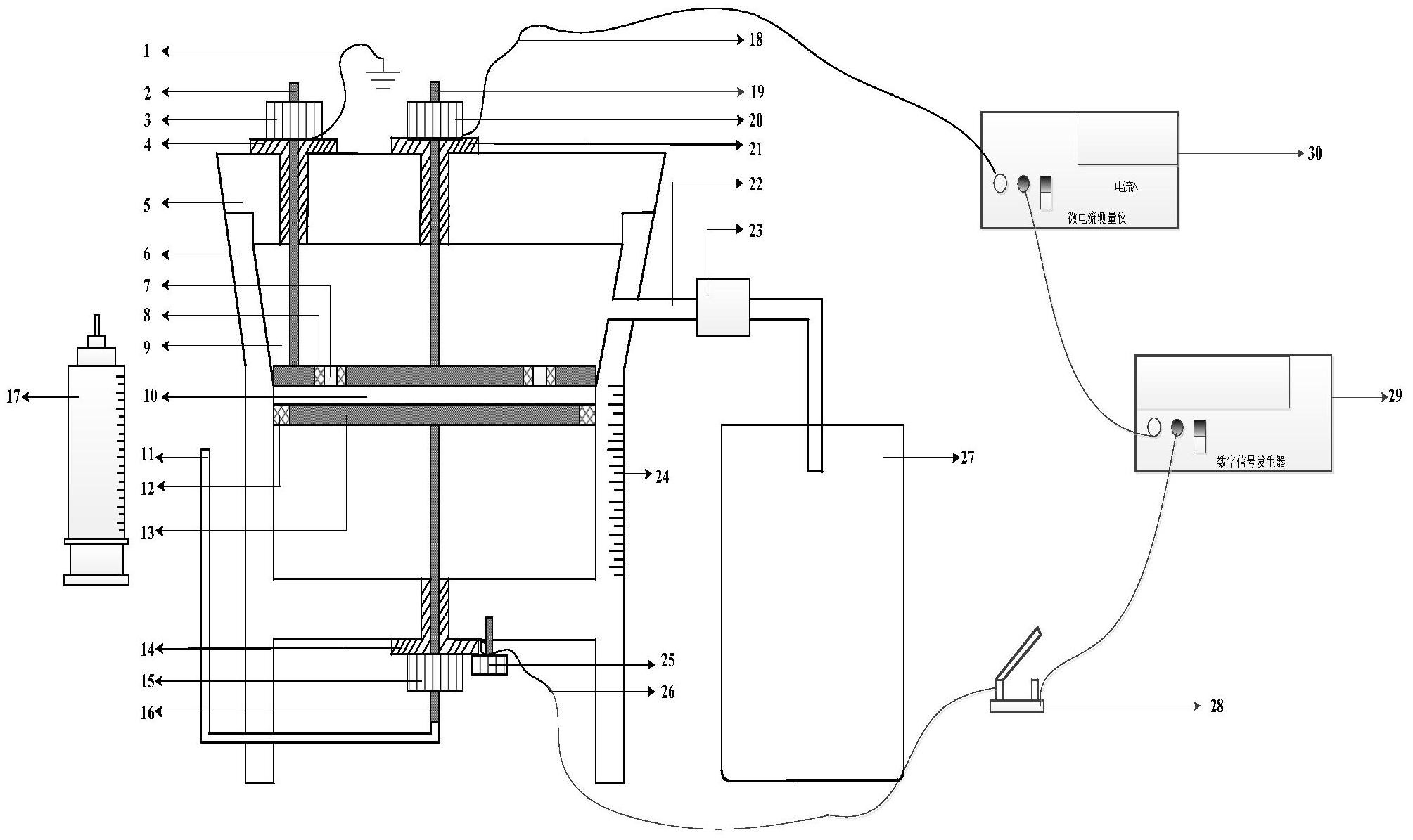

1.一种测试不同油流速度下变压器油体电流的实验装置包括：保护电极接线1、1号螺纹丝杆2、1号螺母3、1号螺纹法兰4、容器顶盖5、容器器身6、出油孔7、O型密封圈8、保护电极9、测量电极10、进油软管11、U型圈12、电压电极13、2号螺纹法兰14、2号螺母15、空心螺纹丝杆16、注射器17、测量电极接线18、2号螺纹丝杆19、3号螺母20、3号螺纹法兰21、出油管22、流速监测传感器23、刻度24、螺丝25、电压电极接线26、烧杯27，其特征在于：其结构组成：第一步：电压电极13套入U型圈12中，电压电极13与空心螺纹丝杆16通过螺纹连接，空心螺纹丝杆16贯穿电压电极13正中间，空心螺纹丝杆16通过螺纹与楔入容器器身6底座的2号螺纹法兰14相连，用2号螺母15固定，安装中要求电压电极13上表面在刻度24的量程范围内；

第二步：保护电极9为一内径大于测量电极10直径的与测量电极10同心的圆环，O型密封圈8嵌入保护电极9与测量电极10中间，然后在O型密封圈上均匀对称的取8个相同的圆孔，用做出油孔7，能够保证均匀控制油流流速；安装中要求测量电极10、保护电极9和O型密封圈8的下表面在同一水平面上；

第三步：测量电极(10)、保护电极(9)和O型密封圈(8)组成的整体卡在容器器身6中，测量电极10通过2号螺纹丝杆19与容器顶盖5相连，保护电极9通过1号螺纹丝杆1与容器顶盖5相连，安装中要求测量电极10、保护电极9和O型密封圈8的下表面在刻度

24处显示0；

第四步：1号螺纹丝杆2通过1号螺纹法兰4与容器顶盖5相连，保护电极接线1缠绕在1号螺纹丝杆2上，用1号螺母3固定，2号螺纹丝杆19通过3号螺纹法兰21与容器顶盖5相连，测量电极接线18缠绕在2号螺纹丝杆19上，用3号螺母20固定，容器顶盖5通过螺纹与容器器身6相连。

2.根据权利要求1所述之测试不同油流速度下变压器油体电流的实验装置，其特征在于，所述电压电极13的外缘置有U型圈12，U型圈12的上下面均与电压电极13的上下面在同一平面上。

3.根据权利要求1所述之测试不同油流速度下变压器油体电流的实验装置，其特征在于，所述出油孔有8个。
