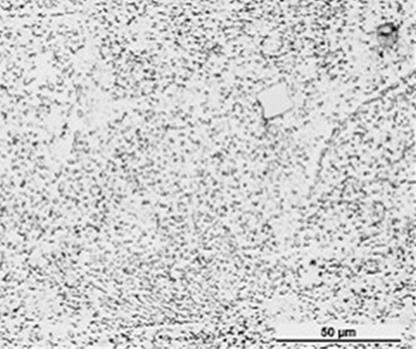

1.一种Mg-Al-Zn-Y稀土镁合金的热处理方法，其特征是将稀土镁合金铸锭进行热挤压工艺，挤压温度340℃±5℃，挤压比5~7，挤压后空冷至室温；将挤压后的变形材进行热处理：首先在402℃~408℃保温5~7h，空冷至室温；再在180℃~190℃ 保温18~19h ，最后进行空冷；

所述的Mg-Al-Zn-Y稀土镁合金，各元素占总重量百分比为：Al为8.3~9.7%，Zn为

0.37~1.0%，稀土元素Y的重量百分比为1.85%~1.95%，余量为Mg。
