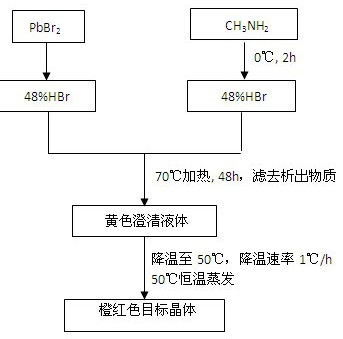

1.大尺寸钙钛矿结构甲胺溴铅晶体的制备方法，其特征是在于：采用溶液蒸发法，包括如下步骤：

1）将0.01摩尔的PbBr2用25 mL质量浓度为48%的HBr溶液溶解，配制Pb2+-HBr溶液；

2）将HBr溶液与CH3NH2溶液按摩尔比1:1混合，在0～10℃下反应2h，得到CH3NH3Br溶液；

3）将步骤1）得到的Pb2+-HBr溶液与步骤2）得到的CH3NH3Br溶液混合，其中Pb2+与CH3NH3Br的摩尔比为 1:1～2；置于60～70℃下预热48～72h，得到CH3NH3PbBr3过饱和溶液，过滤，得到澄清的黄色液体作为CH3NH3PbBr3晶体生长的母液；

4）将步骤3）得到的母液于60～70℃下预热12h-24h，然后降温至50℃，得到橙红色CH3NH3PbBr3晶体，在50℃恒温蒸发至溶液液面高于晶体表面2-3mm；

5）在50℃恒温状态下，取出橙红色CH3NH3PbBr3晶体，除去晶体表面的溶液，得到尺寸达

5mm的大尺寸CH3NH3PbBr3晶体，即大尺寸钙钛矿结构甲胺溴铅晶体。

2.根据权利要求1所述的大尺寸钙钛矿结构甲胺溴铅晶体的制备方法，其特征是在于：步骤2）中HBr溶液的质量百分浓度为48%。

3.根据权利要求1所述的大尺寸钙钛矿结构甲胺溴铅晶体的制备方法，其特征是在于：步骤2）中CH3NH2溶液的质量百分浓度为40%。

4.根据权利要求1所述的大尺寸钙钛矿结构甲胺溴铅晶体的制备方法，其特征是在于：步骤4）中降温以1℃/h的速率下降。

5.根据权利要求1所述的大尺寸钙钛矿结构甲胺溴铅晶体的制备方法，其特征是在于：步骤3）中Pb2+与CH3NH3Br的摩尔比为1:1.5。
