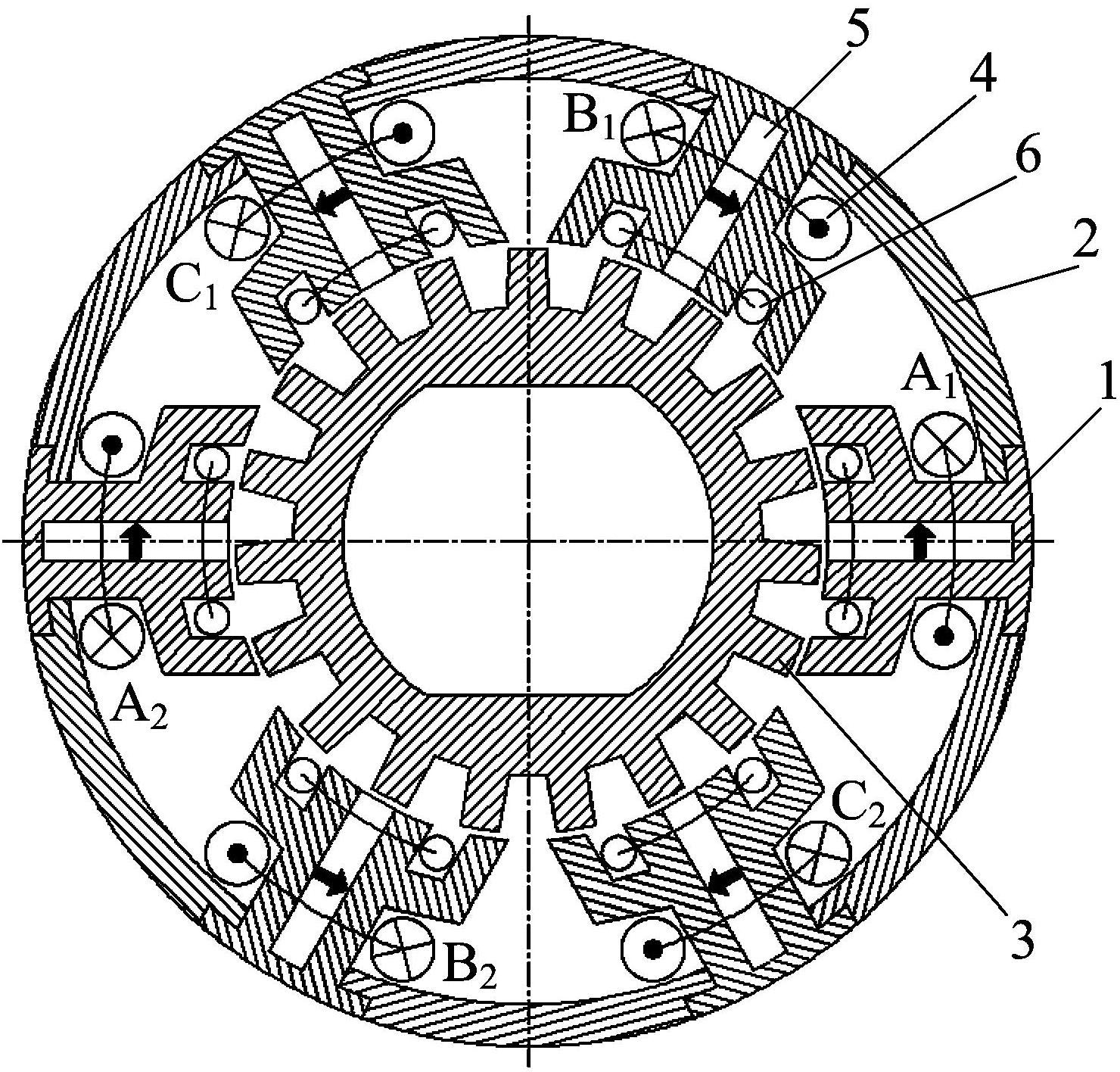

1.一种组合式多齿定子铁心混合励磁开关磁通电机,其特征在于:包括开关磁通定子(11)、转子铁心(3),以及电机轴(12),其中,所述电机轴置于转子铁心的中心轴上,所述转子铁心(3)位于所述开关磁通定子(11)的中心轴上;所述开关磁通定子(11)包括定子铁心齿部模块(1),定子铁心轭部模块(2),电枢绕组(4),磁钢(5)和励磁绕组(6);所述定子铁心齿部模块(1)为多凸齿式结构,由硅钢片叠压而成,该定子铁心齿部模块(1)的中心轴线上开设有容纳磁钢(5)的间槽(21),该间槽(21)的两侧对称设置有齿槽(31)和凸齿(41);所述磁钢(5)安装在所述间槽(21)中,所述励磁绕组(6)嵌套在所述齿槽(31)上,所述电枢绕组(4)为集中绕组结构,环套在所述述定子铁心齿部模块(1)根部;
所述定子铁心轭部模块(2)为圆弧结构,由硅钢片叠压而成,所述定子铁心轭部模块(2)的两个端部分别开设有L形的凹部,所述定子铁心齿部模块(1)的根部对应设置有凸部,组装时,所述定子铁心齿部模块(1)的凸部刚好卡在所述定子铁心轭部模块(2)的凹部内从而实现定位固定;
所述磁钢(5)沿周向充磁,周向相邻的磁钢(5)充磁方向相反,所述电枢绕组(4)绕线方向一致,沿周向依次设置为A,B,C三相绕组,所述励磁绕组(6)绕线方向一致;
所述定子铁心齿部模块(1)和定子铁心轭部模块(2)沿周向依次组合式排放在所述安装隔磁铝套(9)内侧,并由所述铝套端盖(10)轴向固定;
所述转子铁心(3)为带凸齿套筒结构,为开关磁通电机转子,套装在所述电机轴(12)上。
2.根据权利要求1所述的一种组合式多齿定子铁心混合励磁开关磁通电机,其特征在于:所述组合式多齿定子铁心混合励磁开关磁通电机被电机基座(7)支撑,所述电机机座(7)内壁设置有绕组进出线通孔(72),所述电机机座(7)外圆周布置有轴向冷却液管道(71);所述电机机座(7)轴向两端设置有端盖(8),所述端盖一侧外沿周向设置有冷却液流动腔(81),所述冷却液流动腔(81)沿周向与相邻两个冷却液管道(71)相连通。
3.根据权利要求1所述的一种组合式多齿定子铁心混合励磁开关磁通电机,其特征在于:所述电机轴(12)轴向两端分别设置有轴承(13),所述轴承(13)分别与所述端盖(8)和所述电机机座(7)连接。
