专利号: 2014103511935
申请人: 占行波
专利类型:发明专利
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2024-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

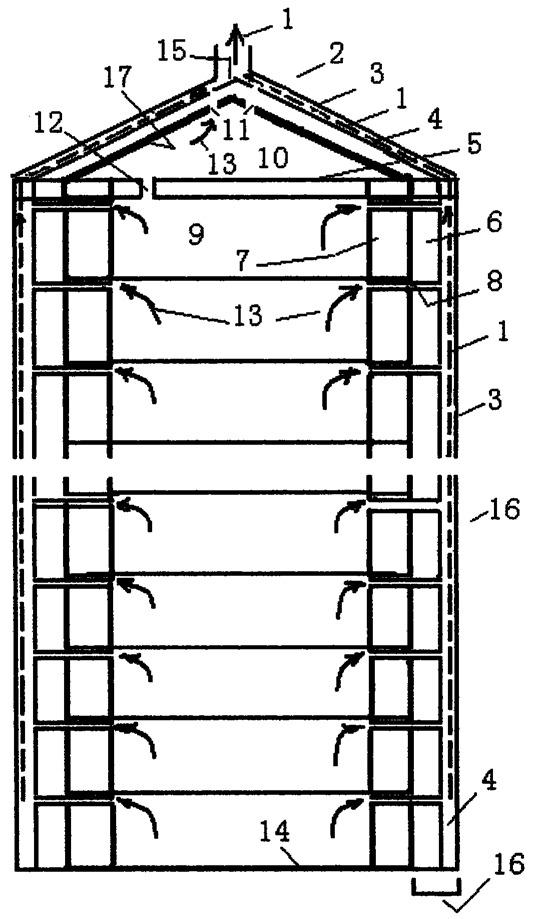

1.一种太阳能室内降温装置,其利用太阳能自身的热量、形成产生热气流流动,带走室内热空气,同时隔断太阳热对室内的直接热传递,对楼房室内降温,包括设置在楼房外墙东、西两向墙壁(7)和楼顶(5)的墙壁聚热器(16)、楼顶聚热器(2)及其单体隔热板(26),形成空气流动的热空气通道(4)、室内热空气出口(8)、室外空气进气口(21)、楼顶排气口(11)、人字架空间进气口(12),其特征在于:设置在楼房东、西两向外墙墙壁(7)的墙壁聚热器(16)和楼顶(5)的楼顶聚热器(2),分别由若干单体聚热器(25)组成,每个单体聚热器(25)包含单体隔热板(26)和单体导热板(27),并在各单体隔热板中间设置有凹槽(18),与单体导热板(27)组合,形成若干条墙壁聚热器(16)和楼顶聚热器(2)的凹槽自下而上连通的热空气通道(4),且在墙壁聚热器(16)各热空气通道与相应各自楼层(20)室内上方墙壁设置有与室内连通的室内热空气出口(8)、该室内下方有与走廊通道连通的室外空气进气口(21),在楼顶聚热器(2)人字架空间(10)顶部两向设置有楼顶排气口(11)、走廊通道方向底部有与走廊通道连通的人字架空间进气口(12),构成热空气(1)上升、带走人字架空间(10)和室内热空气(13)、阴凉室外空气(22)补充到室内和人字架空间(10)形成的空气流动,且由若干墙壁聚热器(16)和若干楼顶聚热器(2)覆盖整栋楼房实现整栋楼房同时均匀降温,达到实现利用太阳能室内降温目的。

2.按权利要求1所述的太阳能室内降温装置,其特征在于:墙壁聚热器(16),由形成若干条墙壁聚热器自下而上的若干块单体隔热板(26)的背面(31),用水泥砂浆(23)将其贴附在东西两向墙壁(7)上,由自攻螺丝(19)将单体导热板(27)覆盖并密封在各单体隔热板(26)的凹陷台阶(29)上,构成若干条凹槽(18)上下连通的竖立平板。

3.按权利要求1或2所述的太阳能室内降温装置,其特征在于:楼顶聚热器(2),由形成若干条楼顶聚热器自下而上的若干块单体隔热板(26),由螺丝或铁钉将其固定架设在东西两向人字架(17)上,由自攻螺丝(19)将单体导热板(27)覆盖并密封在隔热板上面的单体聚热器(25),构成与墙壁聚热器(16)相连接的凹槽(18)相连通的斜面平板。

4.按权利要求1所述的太阳能室内降温装置,其特征在于:所述形成空气流动的热空气通道(4),由构成单体聚热器(25)的单体隔热板(26)制成的凹槽(18)、由自下而上拼装的若干单体从底层楼(14)底下第一块的凹槽(18)底部封死,凹槽上部与若干凹槽上下对齐、往上延伸拼装至顶层楼(9)与楼顶聚热器(2)隔热板凹槽对齐连接,直至人字形顶部热空气出口(15),通过各自单体导热板(27)覆盖在各单体隔热板(26)前面,由自攻螺丝(19)将其密封固定,其凹槽自下而上与外界隔离,只有墙壁聚热器(16)通过室内热空气出口(8)与每层楼楼层(20)室内连通、楼顶聚热器(2)通过楼顶排气口(11)与楼顶(5)人字架空间(10)连通构成单道聚热器及其热空气通道,并且由若干该单道聚热器覆盖整栋楼房构成。

5.按权利要求1所述的太阳能室内降温装置,其特征在于:单体隔热板(26)采用隔热性好的非金属材料加工制成,并制成背面(31)带麻孔、正面(30)两旁边有纵向凸出直条(28)、中间成凹槽(18),凸出直条(28)顶部制成与单体导热板(27)相吻合的凹陷台阶(29)。

6.按权利要求5所述的太阳能室内降温装置,其特征在于:单体导热板(27)采用导热性好的金属导热薄板材料加工制成。
