专利号: 2014103577877
申请人: 四川工程职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

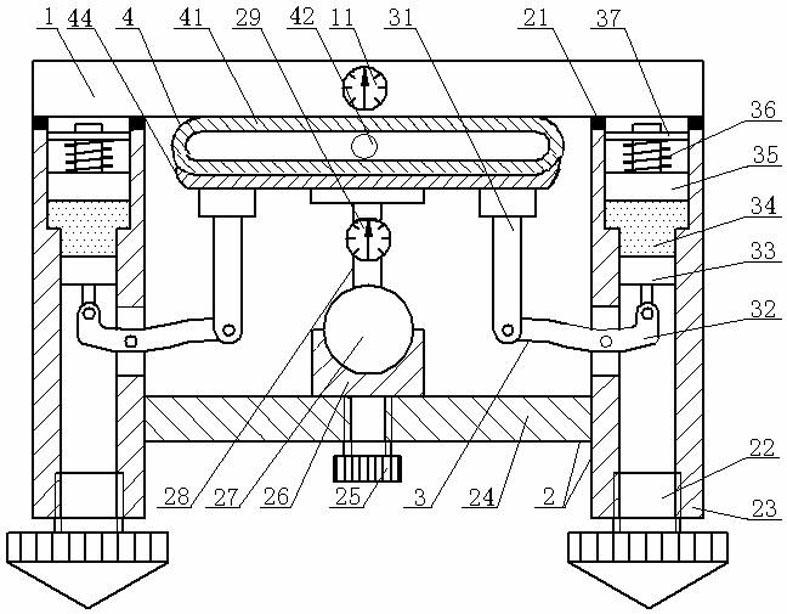

1.一种小型零件精密检测平台,其特征在于,所述检测平台包括:

-基准台板(1),所述基准台板(1)具有平整且相互平行的顶面和底面;

-架体(2),所述架体(2)具有多根中空的支柱(23),这些支柱(23)分散在基准台板(1)的不同支撑点上,每根支柱(23)的顶部与基准台板(1)的底面之间设有弹性体(21),架体(2)的多根支柱(23)通过弹性体(21)将基准台板(1)水平支撑;

-倾斜放大机构(4),所述倾斜放大机构(4)主要由硬质托盘(44)、柔性囊体(41)和平衡钢球(42)构成,所述硬质托盘(44)具有平整的顶面,硬质托盘(44)支撑在调平机构(3)上、用于支撑柔性囊体(41),初始状态的硬质托盘(44)顶面与基准台板(1)的底面相平行,所述柔性囊体(41)内填充有膨胀气体、柔性囊体(41)呈扁状结构,初始状态的柔性囊体(41)顶、底面与基准台板(1)的底面和硬质托盘(44)的顶面对应形成面接触,所述平衡钢球(42)放置在柔性囊体(41)内、平衡钢球(42)的直径小于柔性囊体(41)的空腔高度;

-调平机构(3),所述调平机构(3)设置在架体(2)的支柱(23)与倾斜放大机构(4)之间,该调平机构(3)主要由传力杆(31)、杠杆(32)和顶升子机构构成,所述传力杆(31)的上端连接在倾斜放大机构(4)的硬质托盘(44)上、下端铰接在杠杆(32)的内端,所述杠杆(32)的外端延伸进支柱(23)的中空内、并与布置在支柱(23)中空内的顶升子机构下端铰接,杠杆(32)铰接在支柱(23)上,所述顶升子机构与初始状态的基准台板(1)底面以间隙配合。

2.根据权利要求1所述小型零件精密检测平台,其特征在于,所述调平机构(3)的顶升子机构主要由从下到上布置在架体(2)的支柱(23)中空内的下活塞(33)、静压流体(34)、上活塞(35)、复位弹簧(36)构成,所述下活塞(33)的活塞杆与杠杆(32)的外端铰接,所述上活塞(35)的活塞杆与初始状态的基准台板(1)底面间隙配合,所述复位弹簧(36)套装在上活塞(35)的活塞杆上、并由固定在支柱(23)中空内的弹簧挡板(37)或限位凸台抵接复位弹簧(36)的上端。

3.根据权利要求2所述小型零件精密检测平台,其特征在于,所述架体(2)的支柱(23)布置调平机构(3)顶升子机构的中空孔为下小上大的台阶孔,所述顶升子机构的下活塞(33)的行程处在支柱(23)的小孔段内,所述顶升子机构的上活塞(35)的行程处在支柱(23)的大孔段内。

4.根据权利要求1或2所述小型零件精密检测平台,其特征在于,所述调平机构(3)与初始状态的基准台板(1)底面的配合间隙度为0.5~3mm。

5.根据权利要求1或2所述小型零件精密检测平台,其特征在于,所述调平机构(3)的杠杆(32)以铰接在架体支柱(23)上的铰轴为界、分成内节段和外节段,所述内节段的长度大于外节段的长度。

6.根据权利要求1、2或3所述小型零件精密检测平台,其特征在于,所述架体(2)的各支柱(23)之间连接有、处在基准台板(1)下方的支座(24),该支座(24)上设有球铰座(26),在球铰座(26)上装配有关节球(27),该关节球(27)上连接有、与倾斜放大机构(4)的硬质托盘(44)相连接的支承杆(28),在支承杆(28)上连接有放大机构倾斜传感器(29)。

7.根据权利要求6所述小型零件精密检测平台,其特征在于,所述架体(2)的各支柱(23)底端分别以螺纹方式连接有调平螺钉(22)。

8.根据权利要求6所述小型零件精密检测平台,其特征在于,所述架体(2)的支座(24)上以螺纹方式连接有、竖向进给的微调螺钉(25),该微调螺钉(25)的上端与支座(24)上的球铰座(26)连接、用于升降球铰座(26)。

9.根据权利要求1所述小型零件精密检测平台,其特征在于,所述基准台板(1)上设有台板倾斜传感器(11)。

10.根据权利要求1所述小型零件精密检测平台,其特征在于,所述倾斜放大机构(4)的柔性囊体(41)内设有呈十字状或米字状的钢球滚动轨迹(43)。
