专利号: 201410359436X
申请人: 东北石油大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

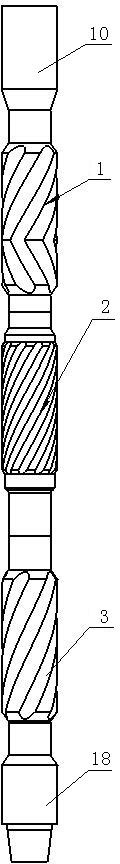

1.一种大斜度井钻井用井眼清洁工具,其特征在于:这种大斜度井钻井用井眼清洁工具由上扶正器(1)、清洁器(2)、下扶正器(3)一体构成,清洁器(3)包括清洁器本体(4)、转动轴(6)、清洁齿(5),转动轴(6)设置在清洁器本体(4)内,转动轴(6)设置有螺旋形叶片(16),转动轴(6)外侧沿周向还均布有磁性相同磁铁(15);清洁齿(5)的内壁也均布有磁铁(13),清洁齿磁铁(13)与转动轴上镶嵌的磁铁(15)磁性相反、数目相同,清洁齿(5)套装在清洁器本体(4)外,清洁齿(5)可绕清洁器本体(4)自由旋转;清洁齿(5)的外部均布有螺旋条棱切削齿(11),相邻的螺旋条棱切削齿(11)之间是导流槽(17)。

2.根据权利要求1或2所述的大斜度井钻井用井眼清洁工具,其特征在于:所述的清洁器本体(4)上部有台肩(12),清洁齿(5)上端面抵在清洁器本体(4)上端的台肩(12)处,外顶紧(8)有内螺纹,外顶紧(8)旋紧在清洁器本体(4)下部并将清洁齿(5)卡住,清洁器本体(4)内部有环形的凸起(19),转动轴(6)上端抵在凸起(19)处,内顶紧(7)有外螺纹,内顶紧(7)旋紧在清洁器本体(4)下部并将转动轴(6)卡住。

3.根据权利要求3所述的大斜度井钻井用井眼清洁工具,其特征在于:所述的上扶正器(1)和下扶正器(3)外均设置有扰流棱,扰流棱有3-10条,上扶正器(1)的扰流棱是螺旋型或V型的,下扶正器(3)的扰流棱为螺旋型或直棱形。

4.根据权利要求4所述的大斜度井钻井用井眼清洁工具,其特征在于:所述的转动轴外侧设置的磁铁(15)为1-10块。

5.根据权利要求5所述的大斜度井钻井用井眼清洁工具,其特征在于:所述的转动轴外侧设置的磁铁(15)为3-5块。
