专利号: 2014103631621
申请人: 冯林
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-08-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

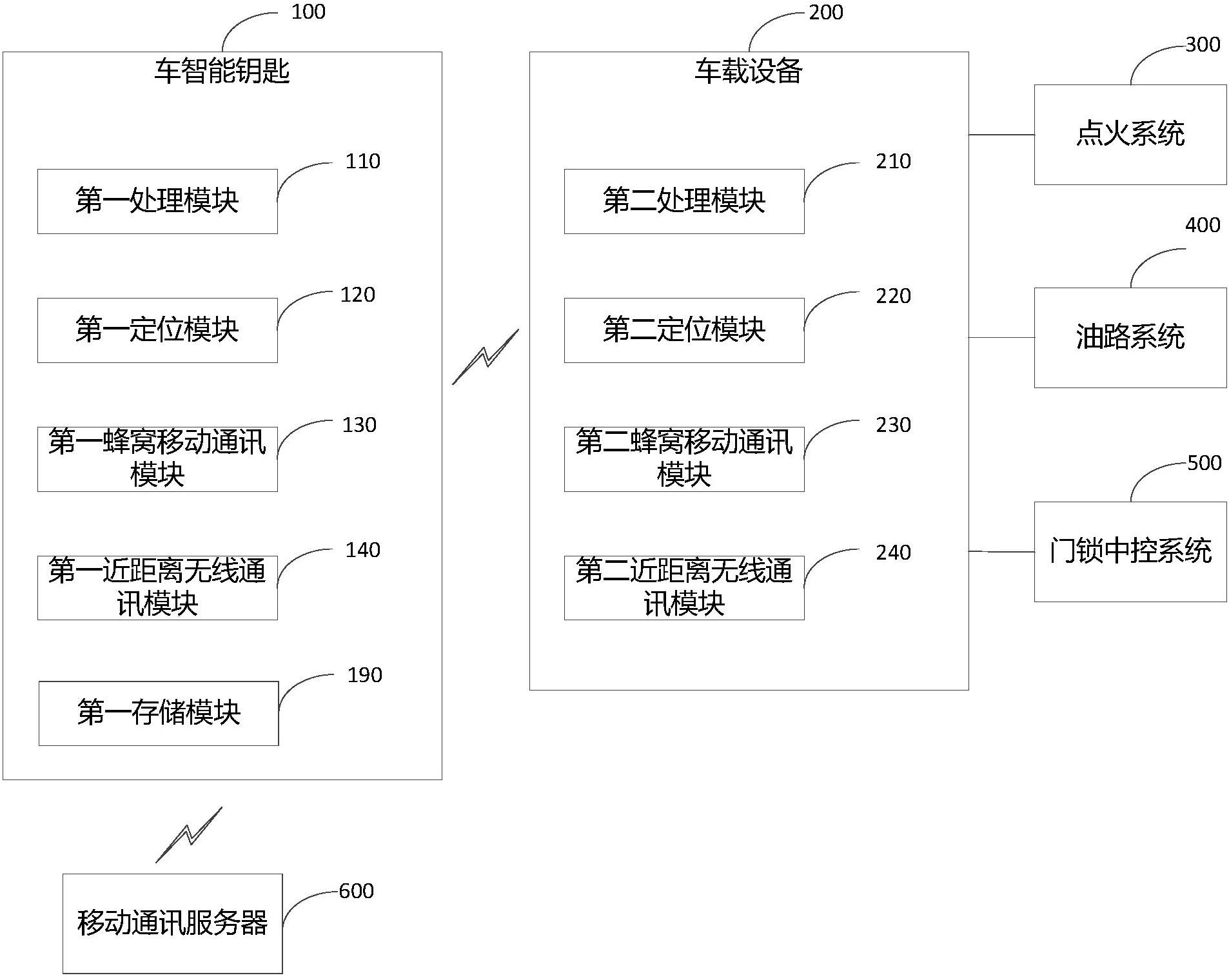

1.一种汽车无钥匙进入系统,其特征在于,该系统包括:

车智能钥匙,所述车智能钥匙包括第一存储模块、第一处理模块、第一定位模块、第一蜂窝移动通讯模块和第一近距离无线通讯模块;

与点火系统连接并控制门锁中控系统的车载设备,所述车载设备包括第二处理模块、第二定位模块、与第一蜂窝移动通讯模块绑定通讯的第二蜂窝移动通讯模块和第二近距离无线通讯模块;

与所述第一蜂窝移动通信模块建立通讯链接的移动通讯服务器;

在车辆熄火时,所述第二处理模块获取点火系统的熄火信号,所述第二处理模块根据所述熄火信号控制所述第二定位模块获取车辆停车位置的定位数据,再通过第二蜂窝移动通讯模块将所述定位数据发送至所述移动通讯服务器;

所述第一蜂窝移动通讯模块在所述移动通讯服务器中获取车辆停车位置信息,并将所述车辆停车位置信息发送至所述第一处理模块处理,所述第一处理模块将所述车辆停车位置信息存储于所述第一存储模块,同时,所述第一定位模块将车智能钥匙的位置信息发送给所述第一处理模块,所述第一处理模块根据所述车智能钥匙的位置信息与所述车辆停车位置信息,分析计算车智能钥匙与车辆停车位置之间的距离;

当车智能钥匙与车辆位置之间的距离小于预设的距离阈值时,所述第一处理模块通过所述第一蜂窝移动通讯模块将搜寻指令信息传输到所述第二蜂窝移动通讯模块,所述第二处理模块根据所述第二蜂窝移动通信模块提供的所述搜寻指令信息控制所述第二近距离无线通讯模块开启并搜寻所述第一近距离无线通讯模块,并在所述第二近距离无线通讯模块搜寻到所述第一近距离无线通讯模块后,所述第二处理模块控制所述门锁中控系统开启门锁。

2.根据权利要求1所述的汽车无钥匙进入系统,其特征在于,在所述第二近距离无线通讯模块与所述第一近距离无线通讯模块建立通讯链接后,所述第二处理模块对所述第一近距离无线通讯模块发送的密钥进行验证,当验证通过后,所述第二处理模块控制所述门锁中控系统开启门锁。

3.根据权利要求1或2所述的汽车无钥匙进入系统,其特征在于,所述第二处理模块获取所述门锁中控系统的关门信号,若所述第二近距离无线通讯模块在预设的时间段内未搜寻到所述第一近距离无线通讯模块,则所述第二处理模块控制所述门锁中控系统关闭门锁。

4.根据权利要求1或2所述的汽车无钥匙进入系统,其特征在于,在车辆点火时,所述第二处理模块获取所述点火系统的点火信号,所述第二处理模块根据所述点火信号控制所述第二蜂窝移动通讯模块向所述第一蜂窝移动通讯模块发送控制信号,当所述第一蜂窝移动通讯模块接收到所述控制信号并将其输出到所述第一处理模块后,所述第一处理模块根据所述控制信号控制所述第一定位模块待机休眠。

5.根据权利要求4所述的汽车无钥匙进入系统,其特征在于,所述车智能钥匙还包括用于获取车智能钥匙振动信号的第一加速度传感器,所述第一处理模块获取所述第一加速度传感器检测到的所述振动信号,控制所述第一定位模块解除待机休眠,当所述第一加速度传感器在预设的时间段内未检测到所述振动信号时,所述第一处理模块控制所述第一定位模块待机休眠。

6.根据权利要求1或2所述的汽车无钥匙进入系统,其特征在于,所述第二处理模块获取所述点火系统的熄火信号,并根据所述熄火信号控制所述第二定位模块待机休眠;或者,所述第二处理模块获取所述点火系统的点火信号,并根据所述点火信号控制所述第二定位模块解除待机休眠。

7.根据权利要求1-6任一所述的汽车无钥匙进入系统,其特征在于,所述车智能钥匙还包括第一按键和第二按键,其中,

所述第一按键用于触发所述第一蜂窝移动通讯模块向所述第二蜂窝移动通讯模块发送指令信号;所述第二处理模块接收所述第二蜂窝移动通讯模块输出的指令信号,并根据所述指令信号控制所述第二近距离无线通讯模块开启以及执行搜寻所述第一近距离无线通讯模块;在所述第二近距离无线通讯模块搜寻到所述第一近距离无线通讯模块后,所述第二处理模块控制所述门锁中控系统开启门锁;

所述第二按键用于触发所述第一蜂窝移动通讯模块向所述第二蜂窝移动通讯模块发送指令信号;所述第二处理模块接收所述第二蜂窝移动通信模块输出的指令信号,并根据所述指令信号控制所述门锁中控系统开启门锁。

8.根据权利要求1-6任一所述的汽车无钥匙进入系统,其特征在于,还包括一安置在车门上,并与所述车载设备连接的按钮,所述第二处理模块获取所述门锁中控系统的关门信号,同时,所述第二处理模块获取所述按钮的按压信号后,所述第二处理模块控制所述第二近距离无线通讯模块搜寻所述第一近距离无线通讯模块,其中,当所述第二近距离无线通讯模块搜寻到所述第一近距离无线通讯模块时,所述第二处理模块控制所述门锁中控系统关闭门锁;

当所述门锁处于关闭状态且车门处于关闭状态时,所述第二处理模块获取所述按钮的按压信号,并根据所述按压信号控制所述第二近距离无线通讯模块搜寻所述第一近距离无线通讯模块;在所述第二近距离无线通讯模块搜寻到所述第一近距离无线通讯模块后,所述第二处理模块控制所述门锁中控系统开启门锁。

9.根据权利要求8所述的汽车无钥匙进入系统,其特征在于,在所述第二近距离无线通讯模块与所述第一近距离无线通讯模块建立通讯链接之后,所述第二近距离无线通讯模块对所述第一近距离无线通讯模块发送的密钥进行验证,当验证通过之后,所述第二处理模块控制所述门锁中控系统开启或关闭门锁。

10.根据权利要求8所述的汽车无钥匙进入系统,其特征在于,所述近距离无线通讯模块包括WiFi通讯模块、蓝牙通讯模块、近距离射频通讯模块或2.4GHz/5GHz无线通讯模块。
