专利号: 2014103632713
申请人: 顺德职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-05-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

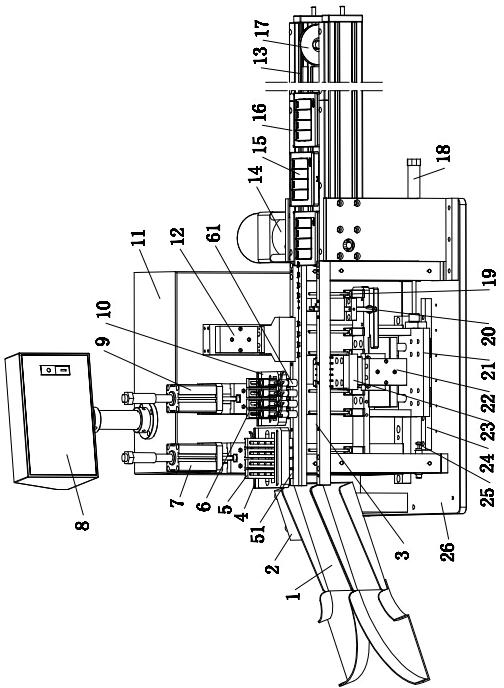

1.一种开关多功能测试机,其特征在于包括:机架(26)、输送待测试开关的送料结构、控制电箱(11)、显示屏(8)、第一安装条(27)及第二安装条(29);所述送料结构及控制电箱(11)均安装在机架(26)上,所述显示屏(9)与控制电箱(11)电连接,所述第一安装条(27)及第二安装条(29)安装在机架(26)上或安装在控制电箱(11)上;第一压力测试气缸(9)、第一安装板(10)及二个以上的第一压力传感器(6);所述第一压力测试气缸(9)安装在第一安装条(27)上,所述第一安装板(10)与第一安装条(27)上下滑动配合,第一压力测试气缸(9)带动第一安装板(10)在第一安装条(27)上上下移动,所述第一压力传感器(6)安装在第一安装板(10)上并与控制电箱(11)电连接,第一压力传感器(6)的压力感应头(61)与待测开关(15)按键的一端位置相对应;第二压力测试气缸(7)、第二安装板(4)及二个以上的第二压力传感器(5);所述第二压力测试气缸(7)安装在第二安装条(29)上,所述第二安装板(4)与第二安装条(29)上下滑动配合,第二压力测试气缸(7)带动第二安装板(4)在第二安装条(29)上上下移动,所述第二压力传感器(5)安装在第二安装板(4)上并与控制电箱(11)电连接,第二压力传感器(5)的压力感应头(51)与待测开关(15)按键的另一端位置相对应;以及导通测试气缸(22)、导通安装板(23)及二根以上的电测试针(36);所述导通测试气缸(22)位于机架(26)上,导通测试气缸(22)带动导通安装板(23)上下移动,所述电测试针(36)安装在导通安装板(23)上且与控制电箱(11)电连接,电测试针(36)的位置与待测开关(15)下方插孔位置相对应且位于送料结构的下方。2.根据权利要求1所述的开关多功能测试机,其特征在于还包括压力气缸(12)及压块(28),所述压力气缸(12)安装在机架(26)或控制电箱(11)上,压力气缸(12)带动压块(28)上下移动,所述压块(28)的位置与待测开关的按键一端相对应。3.根据权利要求1所述的开关多功能测试机,其特征在于还包括小车(21)、驱动结构、二根以上的定位杆(19)、安装框架(32)、水平安装板(34)、导向柱(33)、L型支架(37)及第一移动气缸(31);所述小车(21)位于机架(26)上并可移动,所述驱动结构安装在机架(26)上,驱动结构带动小车(21)在机架(26)上水平的左右移动;所述安装框架(32)安装在小车(21)上,所述导向柱(33)安装在安装框架(32)中,所述第一移动气缸(31)安装在安装框架(32)上;所述导通测试气缸(22)安装在水平安装板(34)上;所述L型支架(37)的下部套装在导向柱(33)上并可滑动,第一移动气缸(31)带动L型支架(37)上下滑动,水平安装板(34)安装在L型支架(37)的上端;所述定位杆(19)安装在水平安装板(34)上,定位杆(19)可插入待测开关的两安装孔中。4.根据权利要求3所述的开关多功能测试机,其特征在于还包括挡杆结构,所述挡杆结构包括导向块(35)、挡杆(20)及偏心轮(30),所述导向块(35)安装在送料结构上,所述挡杆(20)的上部穿过导向块(35)并可上下移动,挡杆(20)的下端与偏心轮(30)转动连接,挡杆(20)的上端部可阻挡开关(15)往测试位移动,所述偏心轮(30)转动的安装在水平安装板(34)上。5.根据权利要求1或4所述的开关多功能测试机,其特征在于所述送料结构包括送料轨道(16)、皮带轮组(17)、送料带(13)、电机(14)及检测轨道(3),所述送料轨道(16)安装在机架(26)上,所述皮带轮组(17)安装在送料轨道(16)上,所述送料带(13)设置在皮带轮组

(17)上,所述电机(14)安装在送料轨道(16)上并带动皮带轮组(17)转动,所述检测轨道(3)安装在机架(26)上且检测轨道(3)进料口与送料轨道(16)出料口连通。6.根据权利要求3所述的开关多功能测试机,其特征在于在所述机架(26)上设有滑轨(24)及限位杆(25),所述小车(21)与滑轨(24)滑动配合,所述限位杆(25)安装在机架(26)上,限位杆(25)可与小车配合限制小车(21)往左水平移动的距离;所述驱动结构包括推动气缸(18),所述推动气缸(18)带动小车(21)在滑轨(24)上左右水平移动。7.根据权利要求5所述的开关多功能测试机,其特征在于还包括落料结构,所述落料结构包括两个落料滑道(1)及落料气缸(2),所述两个落料滑道(1)可分别与检测轨道(3)的出料口相连通,所述落料气缸(2)安装在机架(26)上并可带动两落料滑道(1)前后水平移动。
