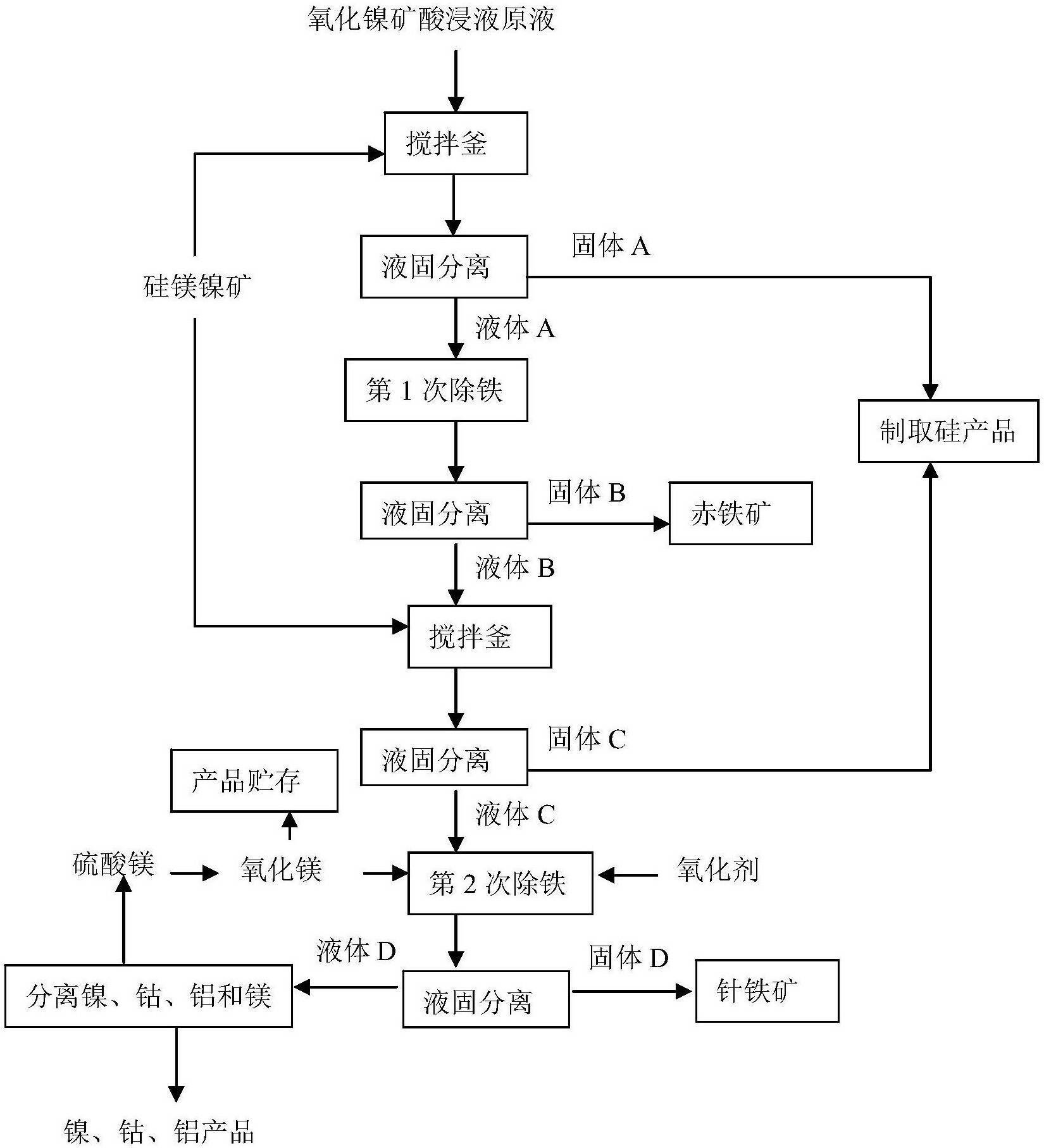

1.一种氧化镍矿酸浸液两步除铁方法，其特征在于包括以下步骤：(1)在氧化镍矿酸浸液中加入硅镁镍矿矿浆，搅拌反应至硅镁镍矿溶解完全并使溶液的pH值≥1.6，进行液固分离,得到固体A和液体A；

(2)将液体A升温至130～170℃，搅拌反应1～3h，进行液固分离，得到固体B和液体B，收集并干燥固体B，获得赤铁矿产品；

(3)在液体B中第二次加入硅镁镍矿矿浆，搅拌反应至硅镁镍矿溶解完全并使溶液的pH值稍小于2或pH≥2，进行液固分离，得到固体C和液体C；所述溶液的pH值稍小于2是指溶液的pH值介于1.9～2之间；

(4)当液体C的pH值稍小于2时，加入氧化镁和氧化剂，当液体C的pH≥2时，仅在液体C中加入氧化剂；之后搅拌反应0.5～4h，进行液固分离，得到固体D和液体D，收集并干燥固体D，获得针铁矿产品；

(5)将液体D送入后续分离工序分离其中的镍、钴、铝和镁，合并固体A和固体C，用于制取硅产品。

2.根据权利要求1所述的方法，其特征在于：步骤(1)中，加入硅镁镍矿矿浆后搅拌反应使溶液的pH值为1.6～2.0。

3.根据权利要求1所述的方法，其特征在于：步骤(1)和(3)中，所述硅镁镍矿矿浆的固含量为10～40wt％。

4.根据权利要求1所述的方法，其特征在于：步骤(3)中，溶液的pH≥2是指溶液的pH值在2～2.2之间。

5.根据权利要求1所述的方法，其特征在于：步骤(1)、(3)和(4)中，搅拌反应在40℃至溶液的沸点温度之间进行。

6.根据权利要求1所述的方法，其特征在于：步骤(4)中，氧化镁的加入量为使液体C的pH≥2。

2+

7.根据权利要求1所述的方法，其特征在于：步骤(4)中，氧化剂的加入量为Fe 摩尔量的0.5～2.5倍。

8.根据权利要求1所述的方法，其特征在于：步骤(1)中，当氧化镍矿酸浸液本身的pH值≥1.6时，省略步骤(1)，直接进行步骤(2)～(5)。
