专利号: 2014103703672
申请人: 长春理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

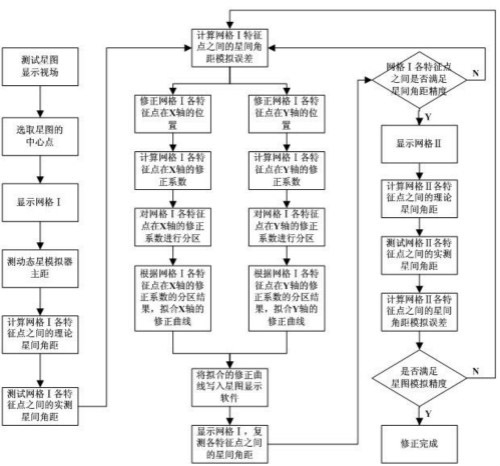

1.一种动态星模拟器星图修正方法,其特征在于,包括:

星图测试部分,包括利用经纬仪测试网格并建立测量模型;星图修正部分,包括根据经纬仪对65个特征点位置信息的测量结果,计算所述65个特征点的修正系数、在星图显示区域内对所述修正系数进行分区并拟合修正曲线;星图复测部分,包括测试修正后的网格和测量显示区域内的任意网格,比较复测星间角距 复测(i,j)与理论星间角距 理(i,j)的模拟误差 测(i,j)。

2.根据权利要求1,所述动态星模拟器星图修正方法,其特征在于:所述星图测试部分,所述网格由星图显示系统控制星图显示器件显示,所述网格由65个特征点组成,所述经纬仪测试所述65个特征点的位置信息,利用所述65个特征点的所述位置信息,计算所述动态星模拟器主距f主和实测所述65个特征点之间的星间角距 测(i,j),并根据国家天文台测试天空中各星点的位置信息,得到所述65个特征点的理论星间角距理(i,j),计算所述网格上所述65个特征点的星间角距模拟误差 测(i,j)= 测(i,j)- 理(i,j)。

3.根据权利要求1所述动态星模拟器星图修正方法,其特征在于:所述星图修正部分,计算所述65个特征点的所述修正系数,所述修正系数分为对所述

65个特征点的X轴的修正系数Kx(m)和Y轴的修正系数Ky(m)。其中,m为所述网格上任一所述特征点,m∈[1,64];

所述星图显示区域内对所述修正系数分区,是根据所述修正系数Kx(m)和Ky(m)的分布情况,在所述星图显示范围内进行所述Kx(m)和所述Ky(m)的分区;

所述根据分区情况拟合所述修正系数Kx(m)的所述修正曲线和所述修正系数Ky(m)的所述修正曲线,利用MATLAB软件,拟合所述X轴修正系数Kx(m)的所述修正曲线f[K(x)](u),其中u表示X轴的修正系数的分区个数,取u∈[1,∞];拟合所述Y轴修正系数Ky(m)的所述修正曲线f[K(y)](v),根据分区结果,v表示Y轴的修正系数的分区个数,取v∈[1,∞];

所述Ky(m)和所述Ky(m)的分区结果,将所述65个特征点在X轴的所述修正系数Kx(m)分区拟合的所述修正曲线f[K(x)](u)和在Y轴的所述修正系数Ky(m)分区拟合的所述修正曲线f[K(y)](v)分别写入所述星图显示系统,则所述星图显示区域被分为N个区域,其中,N表示星图显示区域同时被X轴的修正分区和Y轴的修正分区共同分割后,形成的分区数量,取N∈[1,∞];

所述X轴的所述修正曲线f[K(x)](u)和所述Y轴的所述修正曲线f[K(y)](v)分别写入所述星图显示系统。

4.根据权利要求1所述的动态星模拟器星图修正方法,其特征在于:所述测试修正后的所述网格,所述修正后的网格由写入了所述星图修正软件的所述星图显示系统生成,所述修正后的网格上所述65个特征点经过所述修正曲线的调制后,所述位置信息发生变化,根据复测的位置信息,计算所述65个特征点之间的复测星间角距 复测(i,j),所述复测星间角距 复测(i,j)与所述理论星间角距 理(i,j)对比,计算所述复测网格上所述65个特征点的星间角距模拟误差 复测(i,j);

所述复测网格上所述65个特征点的所述星间角距模拟误差 复测(i,j)= 复测(i,j)- 理(i,j),与动态星模拟器要求的星图模拟精度 (i,j)对比,当 复测(i,j)> (i,j)时,应重新计算网格上所述65个特征点的所述修正位置、所述修正系数Kx(m)和Ky(m)、所述修正分区、所述修正曲线f[K(x)](u)和f[K(y)](v);当 复测(i,j)< (i,j)时,则所述星图修正工作完成,并输出;

所述测试修正后所述星图显示区域内的任意网格,计算所述任意网格上特征点间的理论星间角距 理(i,j),测量所述任意网格上特征点间的实测星间角距 测(i,j),判定星间角距模-拟误差 复测(i,j)= 复测(i,j)- 理(i,j),是否满足精度要求,并输出。

5.根据权利要求2所述的动态星模拟器星图修正方法,其特征在于:所述X轴的所述修正系数Kx(m),由式(1)计算:

(1)

式中,X理(m)为网格上任一特征点m在X轴的理论位置;

dpix为星图显示器件的像素尺寸;

f主为光学系统的实测主距;

m为经纬仪实测任一特征点m的方位角度值。

所述Y轴的所述修正系数Ky(m),由式(2)计算:

(2)

式中,Y理(m)为网格上任一特征点m在Y轴的理论位置;

dpix为星图显示器件的像素尺寸;

f主为光学系统的实测主距;

m为经纬仪实测任一特征点m的俯仰角度值。

6.一种动态星模拟器,包括星图控制计算机、星图显示系统、星图修正软件、星图显示器件、光学系统和卧式调整机构;其特征在于:所述动态星模拟器采用权利要求1-5任一所述的动态星模拟器星图修正方法,所述星图控制计算机、所述星图显示系统、所述星图修正软件、所述星图显示器件、所述光学系统设置在所述卧式调整机构上。
