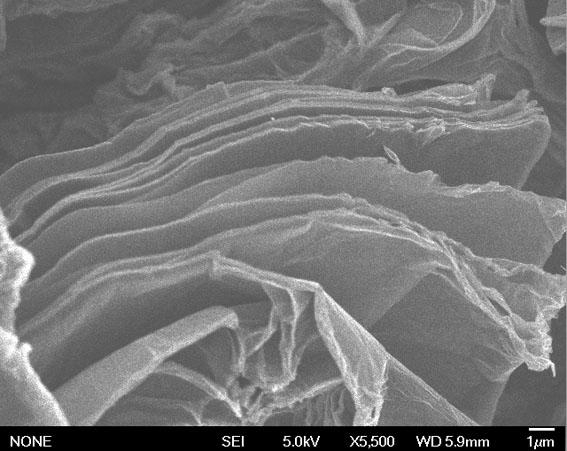

1.一种微生物燃料电池，包括阳极、阳极液、阴极和外电路，所述阳极和阴极通过外电路相连接，其特征在于：所述阴极以碳化钼钴/石墨烯复合材料作为阴极催化剂。

2.根据权利要求1所述的微生物燃料电池，其特征在于：所述阴极包括催化剂层及防水层，其中催化剂层由碳化钼钴/石墨烯复合材料混合质量百分比为5wt%的nafion溶液涂覆于碳纸上制备得到。

3.根据权利要求2所述的微生物燃料电池，其特征在于：所述阴极的制备方法如下：

（1）量取5mL浓度为60%的PTFE溶液于烧杯中，加入55mL蒸馏水混合均匀，将PTFE溶液均匀涂覆于碳纸表面，在室温下晾5~10min，然后在370℃的马弗炉中加热5~10min，再重复在碳纸表面涂覆3~5次，得到防水层；

（2）将碳化钼钴和石墨烯按摩尔比为1：（0.8~1.2）的比例进行混合，研磨充分后加入质量百分比为5wt%的nafion溶液和无水乙醇，超声20~40min，然后均匀涂覆于碳纸上，室温下干燥20~25h，得到阴极。

4.根据权利要求1所述的微生物燃料电池，其特征在于：所述阳极液的制备方法如下：

取10.0g碳酸氢钠、11.2g磷酸的氢二钠、10.0g无水葡萄糖和5g酵母浸膏的混合物溶在烧杯中，再加入0.8707g2-羟基-1，4-萘醌，搅拌均匀后在1000mL定容瓶中定容，得到阳极液。
