1.一种二氧化铈多孔微球的制备方法，其特征在于，采用电喷离子化技术，使用聚乙烯吡咯烷酮(PVP)为高分子模板剂，采用N,N-二甲基甲酰胺(DMF)为溶剂，制备产物为二氧化铈多孔微球，其步骤为：(1)配制电喷溶液

称取1.3gCe(NO3)3·6H2O和5gPVP加入到10g溶剂DMF中，于室温下磁力搅拌24h，制得电喷溶液；

(2)制备PVP/Ce(NO3)3复合微球

采用电喷离子化技术制备，技术参数为：采用一根截平的5#不锈钢注射器针头作为电喷嘴，外径为0.51mm，内径为0.26mm，电喷电压为17kV，采用竖喷方式，针头喷嘴到接收屏铝箔的固化距离为20cm，室温为26～28℃，相对湿度为40％～60％；

(3)制备CeO2多孔微球

将所获得的PVP/Ce(NO3)3复合微球在马弗炉中进行热处理，技术参数为：升温速率为

1℃/min，在600℃保温4h，之后随炉体自然冷却至室温，得到CeO2多孔微球，直径为1～

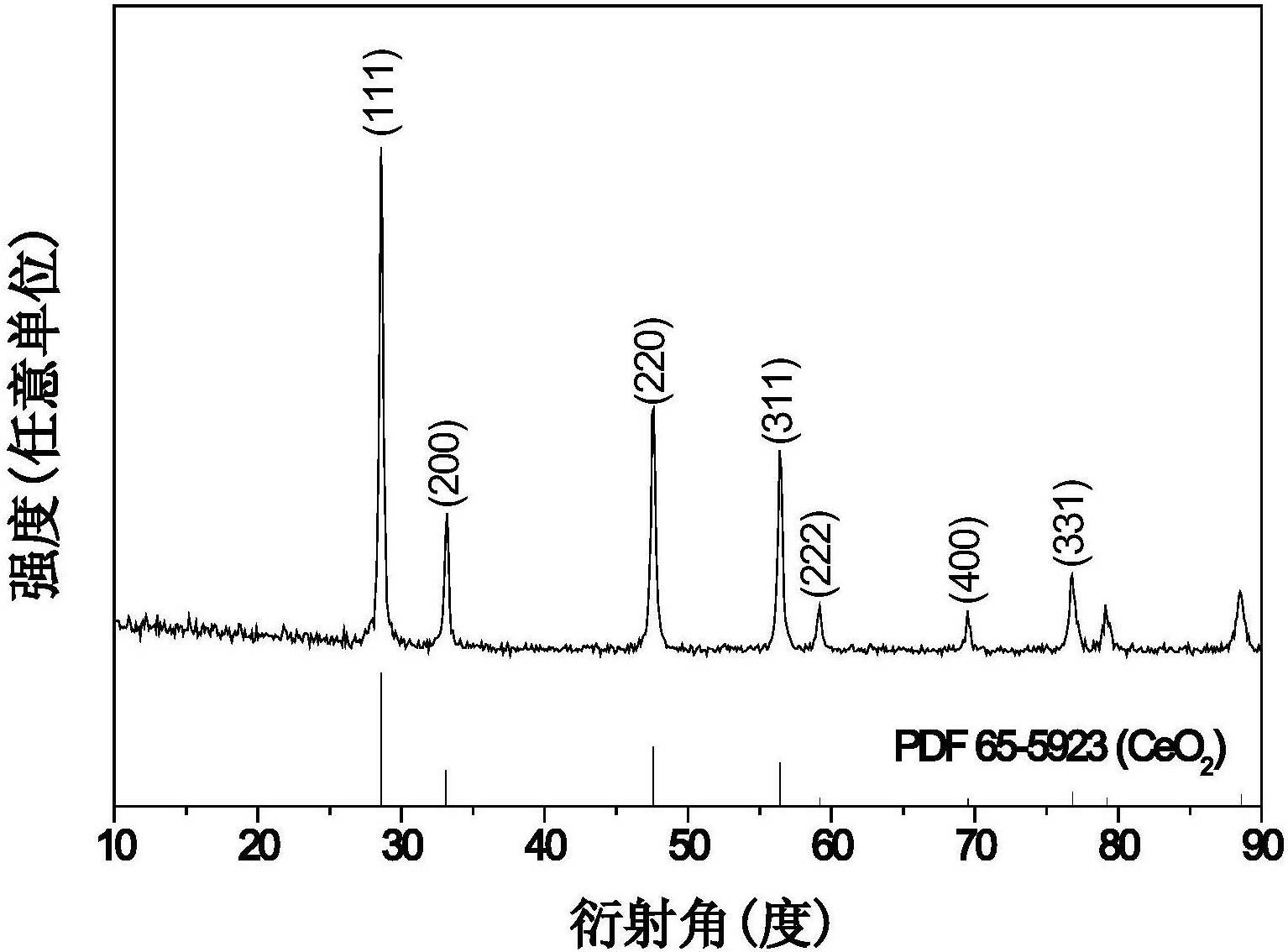

2μm。

2.根据权利要求1所述的二氧化铈多孔微球的制备方法，其特征在于，铈源使用的是硝酸铈(Ce(NO3)3·6H2O)。

3.根据权利要求1所述的二氧化铈多孔微球的制备方法，其特征在于，高分子模板剂为分子量Mr＝10000的聚乙烯吡咯烷酮。
