专利号: 2014103796041
申请人: 中国矿业大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

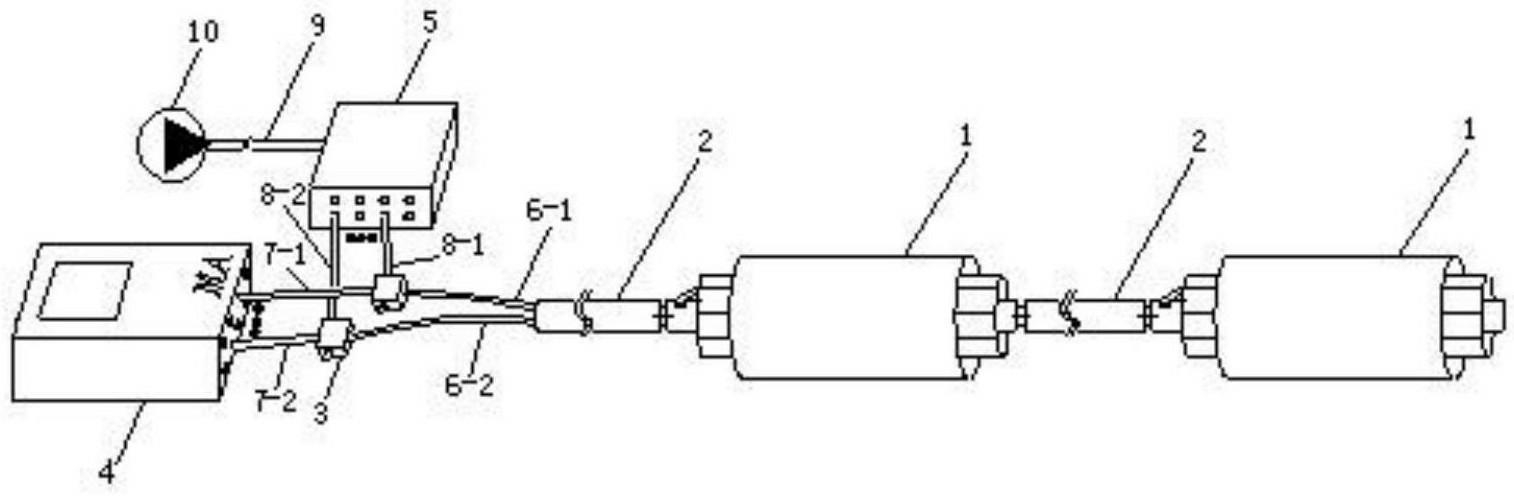

1.一种.多点煤岩体应力实时监测方法,包括采用监测装置,监测装置包括胶囊压力感应器(1)、连接杆(2)、三通阀(3)、多通道监测仪(4)、多通道控制阀(5)、第一高压油管(6)、第二高压油管(7)、第三高压油管(8)、第四高压油管(9)、高压油泵(10)、监控分站(11);所述的胶囊压力感应器(1)为多个,经连接杆(2)将多个胶囊压力感应器(1)串连在一起,连接杆(2)的个数与胶囊压力感应器(1)的个数相同;每个胶囊压力感应器(1)上均连有一根第一高压油管(6),各第一高压油管(6)经连接杆(2)穿出分别与三通阀(3)相连,经三通阀(3)分别与多通道监测仪(4)和多通道控制阀(5)相连,多通道控制阀(5)与高压油泵(10)相连,其特征在于,监测方法包括如下步骤:a.根据监测需要确定监测区域及钻孔位置,并根据钻孔内监测点数及监测位置确定钻孔深度;

b.向煤岩体内部打钻至指定深度;

c.根据应力监测方案确定每段连接杆(2)的长度,用连接杆(2)将各胶囊压力感应器(1)依次相连,将与各胶囊压力感应器(1)相连接的第一高压油管(6)穿过连接杆(2)引出钻孔外,并把各胶囊压力感应器(1)送入钻孔内部预定位置;

d.将引出钻孔外的第二高压油管(7)、第三高压油管(8)经三通阀(3)分别与多通道监测仪(4)和多通道控制阀(5)相连接,多通道控制阀(5)与高压油泵(10)相连;

e.通过高压油泵(10)经多通道控制阀(5)向各胶囊压力感应器(1)内注入油液,并保持压力稳定上升,当压力值达到设定压力并保持稳定时,停止注液,关闭三通阀(3),卸下多通道控制阀(5)与高压油泵(10),用堵头封住注油孔;

f.各胶囊压力感应器感应煤岩体的应力,由多通道监测仪(4)同步采集、转换、存储、显示数据,或通过监控分站(11)将数据传送至远程监控中心,通过对监测数据分析确定钻孔内不同位置的实时应力分布及应力变化。
