专利号: 2014103823918
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

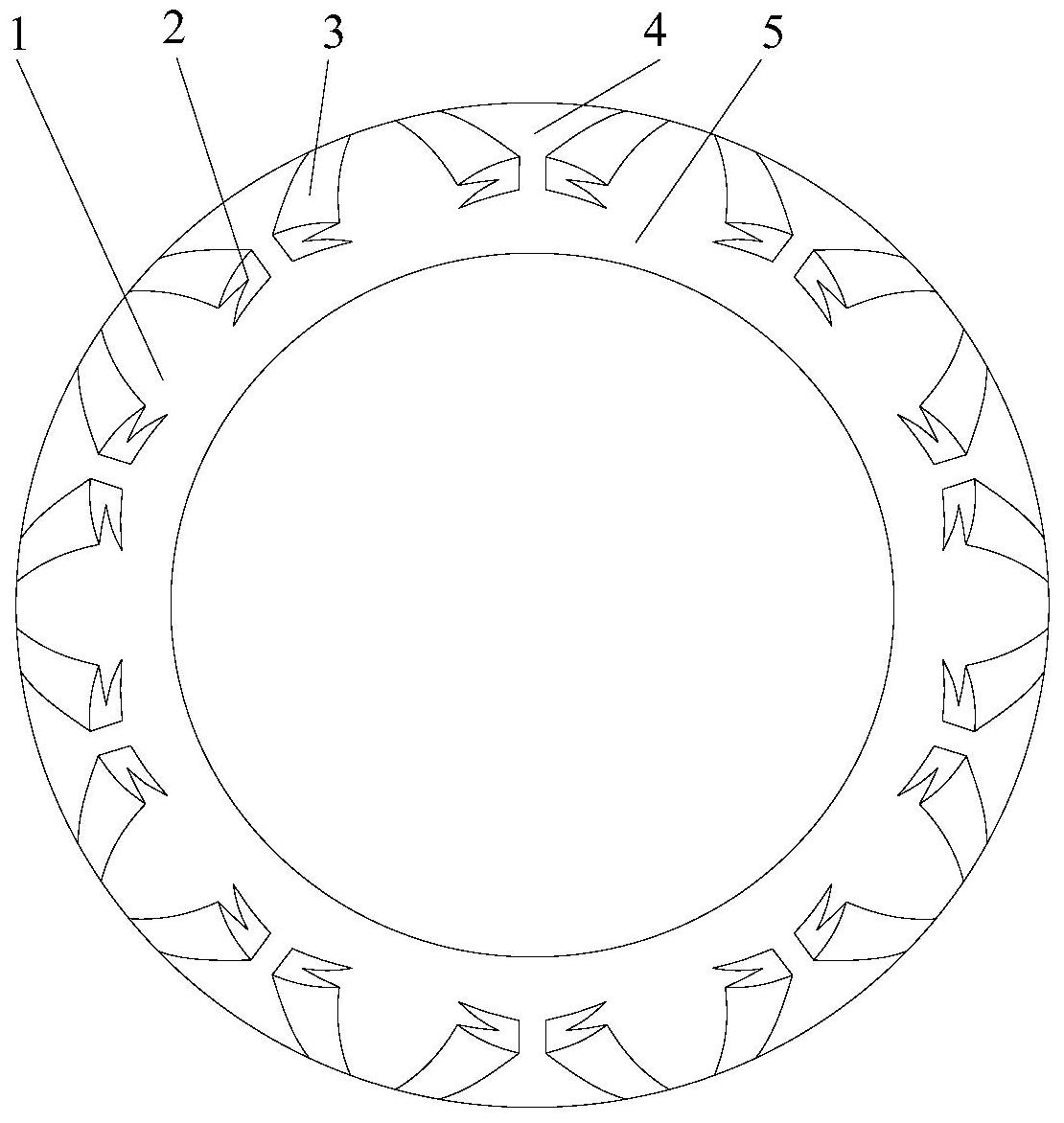

1.双向旋转气体动静压型机械密封的仿鸟翅膀形型槽结构,包括机械密封的两个密封环,即动环和静环,其特征是:所述动环和静环中至少一个密封环的端面上设有多个仿鸟翅膀形型槽,所述仿鸟翅膀形型槽为微米尺度的浅槽,所述仿鸟翅膀形型槽由仿尾羽形型槽和仿飞羽形型槽组成,所述的仿尾羽形型槽具有燕尾状开叉的尾部,所述的仿飞羽形型槽大致呈具有粗端和尾尖端的牛角形,所述的仿尾羽形型槽横列在所述的仿飞羽形型槽的粗端;所述的仿鸟翅膀形型槽之间有密封堰,所述端面未开槽环带部分形成密封坝;每两个所述的仿鸟翅膀形型槽按照八字形构成槽对,若干槽对沿圆周均匀排列成仿鸟翅膀形型槽环带,仿鸟翅膀形型槽环带开在所述的端面的高压侧;所述仿飞羽形型槽的深度沿气流方向逐渐变浅。

2.根据权利要求1所述的双向旋转气体动静压型机械密封的仿鸟翅膀形型槽结构,其特征在于:所述仿鸟翅膀形型槽依照端面上某一圆周对称布置,形成一对蝴蝶状型槽,所述仿鸟翅膀形型槽环带之间构成环形次密封坝。

3.根据权利要求2所述的双向旋转气体动静压型机械密封的仿鸟翅膀形型槽结构,其特征在于:所述的槽对中的两个仿鸟翅膀形型槽是分离的或无缝连接的。

4.根据权利要求3所述的双向旋转气体动静压型机械密封的仿鸟翅膀形型槽结构,其特征在于:所述仿鸟翅膀形型槽环带数目不少于两个,沿径向构成两级或多级密封时,最靠近高压侧的仿飞羽尾形型槽的尾尖端部分与高压侧连接并被截断形成宽翼进气口。

5.根据权利要求4所述的双向旋转气体动静压型机械密封的仿鸟翅膀形型槽结构,其特征在于:所述仿尾羽形型槽的形状为尾羽翼形,其边界型线为下列之一:螺旋线、圆弧线、直线。

6.根据权利要求5所述的双向旋转气体动静压型机械密封的仿鸟翅膀形型槽结构,其特征在于:所述仿飞羽形型槽的形状为飞羽翼形,其边界型线为下列之一:螺旋线、圆弧线、直线。

7.根据权利要求6所述的双向旋转气体动静压型机械密封的仿鸟翅膀形型槽结构,其特征在于:所述仿鸟翅膀形型槽的槽深为0.1~100μm,所述仿鸟翅膀形型槽沿同一半径方向从端面上的高压侧到低压侧的分布数量为1~10。

8.根据权利要求7所述的双向旋转气体动静压型机械密封的仿鸟翅膀形型槽结构,其特征在于:所述仿鸟翅膀形型槽的槽深为3~18μm;所述仿鸟翅膀形型槽沿同一半径方向从端面上的高压侧到低压侧的数量为2~4。
