1.一种天然纤维用阻燃剂，其特征在于，为式I结构的化合物：

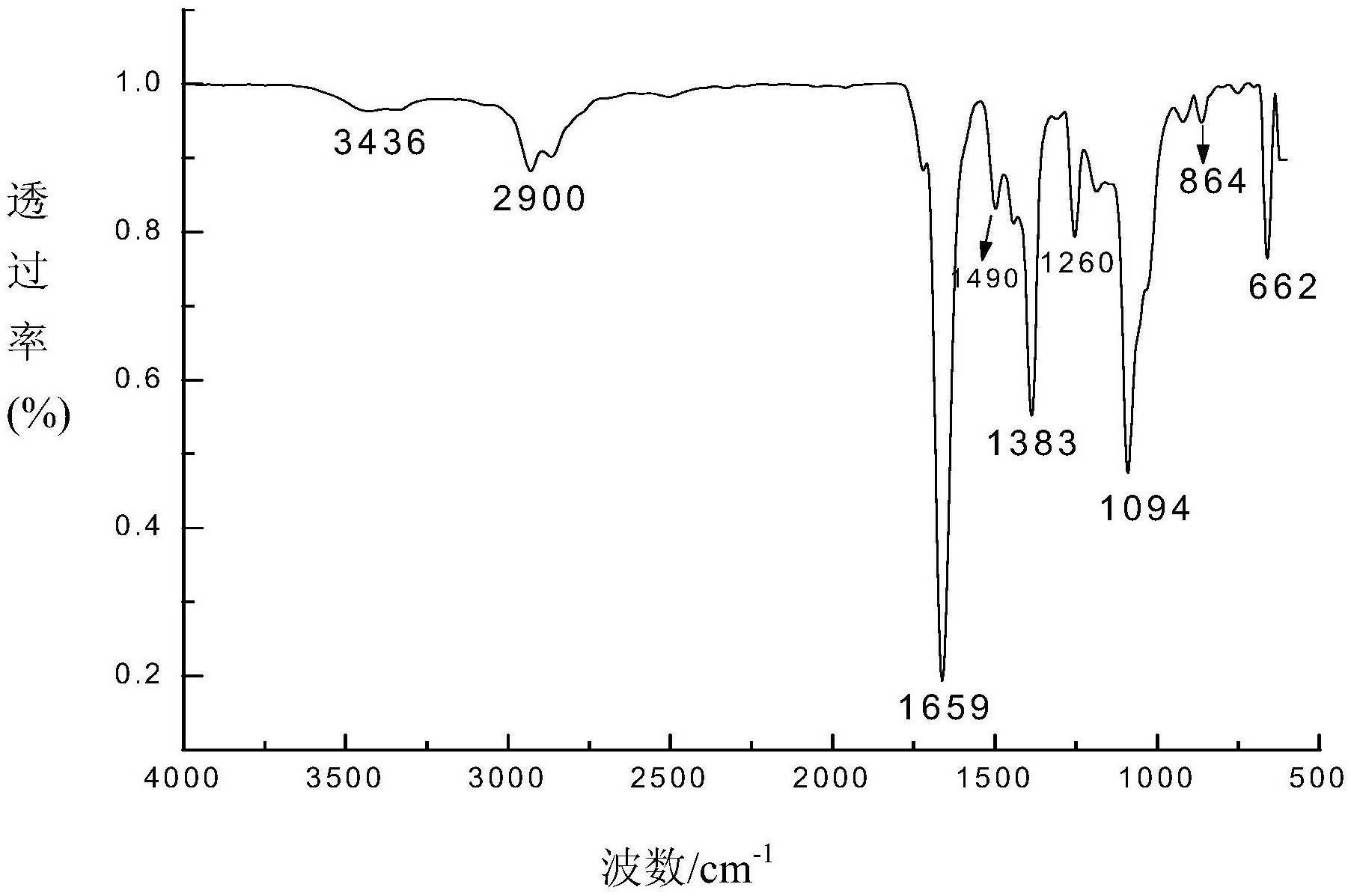

2.根据权利要求1所述的天然纤维用阻燃剂的制备方法，其特征在于，包括以下步骤：将2-磺酸基-4-(β-硫酸酯乙基砜基)苯胺用有机溶剂溶解，加入催化剂后，形成

2-磺酸基-4-(β-硫酸酯乙基砜基)苯胺溶液，加入γ-缩水甘油醚氧丙基三甲氧基硅烷，反应得到式I结构的天然纤维用阻燃剂。

3.根据权利要求2所述的天然纤维用阻燃剂的制备方法，其特征在于，所述的有机溶剂为二甲基甲酰胺。

4.根据权利要求2所述的天然纤维用阻燃剂的制备方法，其特征在于，所述的催化剂为甲酸。

5.根据权利要求2所述的天然纤维用阻燃剂的制备方法，其特征在于，所述的2-磺酸基-4-(β-硫酸酯乙基砜基)苯胺与γ-缩水甘油醚氧丙基三甲氧基硅烷的摩尔比为1：

2～2.5。

6.根据权利要求5所述的天然纤维用阻燃剂的制备方法，其特征在于，所述的2-磺酸基-4-(β-硫酸酯乙基砜基)苯胺与γ-缩水甘油醚氧丙基三甲氧基硅烷的摩尔比为1：

2.05～2.2。

7.根据权利要求2所述的天然纤维用阻燃剂的制备方法，其特征在于，所述的反应的条件为：在70℃～90℃反应2h～5h。

8.根据权利要求2所述的天然纤维用阻燃剂的制备方法，其特征在于，所述的γ-缩水甘油醚氧丙基三甲氧基硅烷以滴加方式加入到2-磺酸基-4-(β-硫酸酯乙基砜基)苯胺溶液中，采用滴加方式的速率为0.5～2滴/秒。

9.根据权利要求1所述的天然纤维用阻燃剂在天然织物上的应用。

10.根据权利要求9所述的应用，其特征在于，采用浸轧法或浸渍法将天然纤维用阻燃剂应用在天然织物上。
