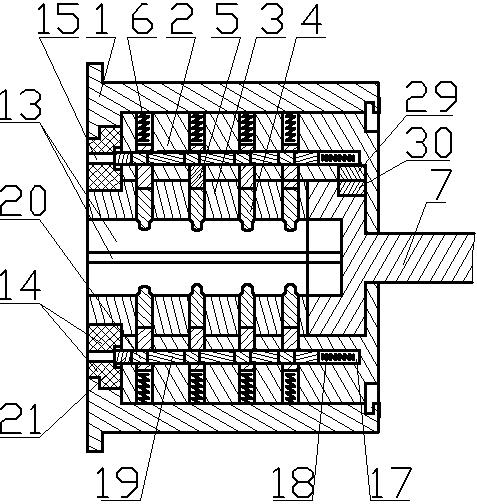

1.一种机电混合双钥匙互锁报警防盗锁，其特征在于：固定壳（1）内有锁体（2），锁体（2）内有锁芯，锁芯包括前锁芯（3）和后锁芯（7），锁体（2）和前锁芯（3）的前端或前面有互锁盖（14）；互锁装置安装与锁持柱（5）上的锁针孔与锁体（2）上的互锁孔（17）组成的互锁通道中，通过互锁钥匙（12）打开；钥隐形钥匙（11）或隐形连接（26）隐藏于前锁芯（3）内的隐形孔中；后锁芯活动安装在前锁芯（3）的后端部，连接舌（9）活动安装在后锁芯的后端部，连接舌（9）穿过锁体（2）的后端部的过孔后与联动机构相连，联动机构与锁舌相连；连接舌（9）上的转动触点（30）和过孔内的固定触点（29）与电子遥控装置连接于电磁铁的供电电路中，或者，前锁芯（3）上的转动触点（30）和前锁芯孔的后端部的固定触点（29）与电子遥控装置连接于电磁铁的供电电路中，供电电路与电源连接，电磁铁的铁芯与保险锁横连接，组成电动保险防盗系统；主触点（27）和副触点（28）与继电器和报警器连接于异步报警系统的供电电路中，供电电路与电源连接；电源是电池，或者是普通照明电源或动力电源；

互锁盖（14）在固定壳（1）与锁体（2）和前锁芯（3）之间，或者，互锁盖（14）固定在锁体（2）或固定壳（1）的前端，限定了锁体（2）和前锁芯（3）的前端在固定壳（1）里的位置；锁体（2）和前锁芯（3）上有锁持孔，锁持孔内有锁持弹簧（6）、锁持柱（5）和锁顶（4），锁持柱（5）上有锁针孔，前锁芯（3）内有专配钥匙孔（13）或前锁芯（3）内有专配钥匙孔（13）和隐形孔；

互锁盖（14）的中部有中间孔（22）、中间孔（22）的外面有互锁钥匙孔（15）和抵针孔，互锁钥匙孔（15）在抵针孔的前面与抵针孔相通，互锁盖（14）上有互锁钥匙孔（15）和抵针承孔（16），中间孔（22）套在前锁芯（3）的前端部；互锁钥匙孔（15）是用来插入互锁钥匙（12）的柱钥（2424），在采用多柱式互锁钥匙（12）时，同一互锁盖（14）上的互锁钥匙孔（15）的长度一致或不一致；抵针承孔（16）是用来抵挡抵针（21），其目的是让抵针（21）露出或陷入锁体（2）前端部的抵针（21）的长度一致或不一致；

锁体（2）上有互锁孔（17），锁针孔在锁持柱（5）上，互锁孔（17）与锁针孔在锁止的自然状态下连成一个直线通道，这个直线通道与锁持孔垂直贯通，在这个直线通道中，最前面顶在互锁盖（14）上的是抵针（21），后面依次是锁针（20）、顶针（19）的重复顺序，在最后一个锁针（20）的后面有顶针（19），其后面有互锁弹簧（18）顶压；互锁孔（17）与锁针孔在锁开启的状态下不在一个直线通道上，互锁孔（17）与锁针孔各自独立而中断通道；

锁针孔和互锁孔（17）内有锁针（20）和顶针（19），锁针（20）和顶针（19）在锁针孔和互锁孔（17）内能够前后滑动；所述的锁针（20）和顶针（19）在专配钥匙未插入钥匙（12）孔内的自然状态下，互锁弹簧（18）顶推顶针（19）和锁针（20）及抵针（21），使锁针孔内有锁针（20）和顶针（19），锁针（20）和顶针（19）的一端在锁针孔内，另一端在互锁孔（17）内，超过锁针孔的部分在互锁孔（17）内，使锁顶（4）和锁持柱（5）无法后退而被锁死，限制了锁持柱（5）的移动，在互锁钥匙（12）没有插入时专配钥匙也无法插入专配钥匙孔（13）；所述的锁针（20）和顶针（19）在专配钥匙插入钥匙（12）孔内的开启状态下，互锁孔（17）与锁针孔不在一个直线通道上，锁针孔内只有锁针（20），锁针（20）完全在锁针孔内，顶针（19）完全在互锁孔（17）内，此时锁持柱（5）能够在锁持孔内来回移动；

主触点（27）固定在后锁芯（7）的前端部，副触点（28）固定在前锁芯（3）的后端部；固定触点（29）固定在锁体（2）后端部的过孔内或锁芯孔后端部的端面上，转动触点（30）固定在后锁芯（7）的后面或圆柱面，转动触点（30）或者固定在连接舌（9）上；后锁芯（7）的前部为柱体，后部为连接舌（9）；所述的后锁芯（7）的后端的中心处固定有连接舌（9）穿过锁体（2）后面的过孔，后锁芯（7）的旋转中心的前端有凹陷的多边形连接孔（8）；

所述的前锁芯（3）内有或没有钥隐形钥匙（11）或隐形连接（26）；前锁芯（3）内有钥隐形钥匙（11）或隐形连接（26）时，前锁芯（3）内有隐形孔；前锁芯（3）内没有钥隐形钥匙（11）或隐形连接（26）时，前锁芯（3）内没有隐形孔；所述的前锁芯（3）内有钥匙（12）孔或前锁芯（3）内有钥匙（12）孔和隐形孔；所述的前锁芯（3）内有钥匙（12）孔和隐形孔时，钥匙（12）孔在前、隐形孔在后，隐形孔内隐藏有钥隐形钥匙（11）或隐形连接（26），开锁时专配钥匙插入钥匙（12）孔后进入隐形孔内推动钥隐形钥匙（11）或隐形连接（26）进入后锁芯（7）上的连接孔（8）与后锁芯（7）连接，钥隐形钥匙（11）遮挡露出隐形孔内的的锁持头，隐形连接（26）在隐形孔内的部分没有锁持头；所述的钥匙（12）孔占据前锁芯（3）内的中心孔的全部时，开锁时专配钥匙插入钥匙（12）孔后再插入后锁芯（7）上的连接孔（8）与后锁芯（7）连接；

电动保险防盗系统包括固定触点（29）、转动触点（30）、电子遥控装置、电磁铁、保险锁横、电源；固定触点（29）固定在后锁体（2）上或固定壳（1）的后面部分上，转动触点（30）固定在后锁芯（7）上，转动触点（30）与固定触点（29）采用错位安装，转动触点（30）与固定触点（29）配合成为一组断开或接通的触点，转动触点（30）在后锁芯（7）转动时才能够与固定触点（29）接通；所述的前锁芯（3）转动而后锁芯（7）不转动时，因后锁芯（7）没有旋转而使固定触点（29）与转动触点（30）不能够接通电磁铁的供电电路，不能够打开保险锁横；所述的前锁芯（3）与后锁芯（7）同时转动时，因后锁芯（7）旋转而接通固定触点（29）与转动触点（30），继而接通电磁铁的供电电路，保险锁横打开；为了增加防盗锁的安全性，电磁铁的供电电路中加入电子遥控装置来加强安全性控制，或者不加入电子遥控装置；所述的电动保险防盗系统没有加入电子遥控装置时，转动触点（30）和固定触点（29）串联于电磁铁的供电线路中，供电线路与电源连接，电磁铁的铁芯与保险锁横连接；所述的电动保险防盗系统加入电子遥控装置时，电子遥控装置的接收遥控信号的电路与转动触点（30）和固定触点（29）并联于电磁铁的供电线路中，供电线路与电源连接，电子遥控装置的遥控信号控制的电路与转动触点（30）和固定触点（29）串联于电磁铁的供电线路中，电磁铁的铁芯与保险锁横连接；

所述的电子遥控装置是接通和切断电磁铁的电路的装置，包括信号接收装置和遥控器；保险锁横是门边上或锁上的插销；

异步报警系统包括主触点（27）、副触点（28）、继电器、报警线路和报警电源及报警器；

所述的后锁芯（7）的前端部固定有主触点（27），前锁芯（3）的后端部固定有副触点（28），主触点（27）与副触点（28）配合组成错位触点副，主触点（27）和副触点（28）在以锁芯为旋转中心的旋转曲面上错位安装或正对安装；主触点（27）和副触点（28）的线路与继电器的继电开关接线位连接，报警线路与继电器的继电闭合线路连接，报警电源和报警器连接于报警线路中；所述的主触点（27）和副触点（28）采用以锁芯为旋转中心的旋转曲面上错位安装时，主触点（27）与副触点（28）在接触时才接通电路；所述的主触点（27）和副触点（28）采用以锁芯为旋转中心的旋转曲面上正对安装时，主触点（27）与副触点（28）中的其中一个触点是绝缘面或绝缘触点，另一个是弹性的导电触点，在主触点（27）与副触点（28）错位而分开时有弹性的导电触点才与对面的前锁芯（3）或后锁芯（7）接触而接通电路；所述的前锁芯（3）转动而后锁芯（7）不转动时，主触点（27）与副触点（28）因前锁芯（3）的旋转而接通继电器的继电开关，继而接通继电器的闭合线路而接通报警线路，使报警器报警，从而实现错位报警；

所述的前锁芯（3）与后锁芯（7）同时转动时，主触点（27）与副触点（28）没有产生错位而不能够接通继电器的继电开关，使接通继电器的闭合线路而不能够接通报警线路，使报警器不报警；

固定触点（29）和转动触点（30）、主触点（27）和副触点（28）是弹性压缩接触触点或弹性张开接触触点，或者是滑动性的接触触点，或者是固定性的接触触点，或者是活动性的接触触点；继电器是继电器，或者是集成线路板，或者是电子电路板；电源是电池，或者是普通照明电源或动力电源；报警器是声响报警器，或者是与电话连接的装置或信号发射器；

为了保证错位报警系统和电动保险防盗系统的系统独立性，错位报警系统的供电电路与电动保险防盗系统的供电电路是各自独立的供电电路，不相互混合；

隐形承孔在钥隐形钥匙（11）或隐形连接（26）的后端部，或者在后锁芯（7）的连接孔（8）的底部，或者同时在钥隐形钥匙（11）或隐形连接（26）的后端部和连接孔（8）的底部；隐形弹簧（10）安装在隐形承孔内，一端顶在钥隐形钥匙（11）或隐形连接（26）上，另一端顶在后锁芯（7）上；

钥隐形钥匙（11）是一段与专配钥匙的截面形状一致或不一致的钥匙（12），遮挡了在隐形孔内露出锁持孔的弹头；钥隐形钥匙（11）的前部与隐形孔的形状相同或相似，后部的形状与连接孔（8）的形状相同或相似，前端与专配钥匙的前端配合；在专配钥匙的推动下，钥隐形钥匙（11）能够在隐形孔内和连接孔（8）内滑动；钥隐形钥匙（11）在隐形孔内滑动时，其后端能够插入连接孔（8）内，用于连接前锁芯（3）和后锁芯（7）；

隐形连接（26）是一段连接体，隐形连接（26）的前部与隐形孔的形状相同或相似，后部的形状与连接孔（8）的形状相同或相似，前端与专配钥匙的前端配合；在专配钥匙的推动下，隐形连接（26）能够在隐形孔内和连接孔（8）内滑动；隐形连接（26）在隐形孔内滑动时，其后端能够插入连接孔（8）内，用于连接前锁芯（3）和后锁芯（7）；

顶针（19）和抵针（21）的端部是弧面或不是弧面，在同一锁体（2）中，顶针（19）的长度相等或不相等，抵针（21）的长度相等或不相等；

锁针（20）的端部是弧面或与锁针孔的端部形状一致，长度也与锁针孔的长度一致，锁针（20）能够完全隐藏于锁针孔内，或锁针（20）在移动时穿过锁针孔；

互锁钥匙（12）包括排柱座（23）和柱钥（24），柱钥（24）固定在排柱座（23）上，在柱钥（24）的另一面的排柱座（23）上有柄或配挂的环或孔，或者没有柄或配挂的环或孔，同一排柱座（23）上的柱钥（24）是单柱钥（24）或多柱钥（24）；排柱座（23）是块状体，柱钥（24）是插入开锁导孔的部分的柱体或锥柱体的钥匙（12）；采用多柱钥（24）的互锁钥匙（12）时，排柱座（23）的中部有专配钥匙盘孔（25），同一排柱座（23）上的柱钥（24）的长度相等或不相等；

为了起到隐形和防盗的作用，后锁芯（7）能够与前锁芯（3）同步转动或不随前锁芯（3）转动，与前锁芯（3）同步转动时开锁，不随前锁芯（3）转动时不能够开锁；

为了增加防盗锁的防盗安全性，所述的防盗锁只有用互锁钥匙（12）打开互锁装置后，再用专配钥匙开锁才能够转动前锁芯（3）；

为了增加防盗锁的隐蔽性和防盗安全性以及能够真正的防盗，采用前锁芯（3）与后锁芯（7）完全断开来实现机械连接隐形，顶针（19）和锁针（20）能够横向锁死锁持柱（5）而使锁顶（4）和锁持柱（5）无法后退而锁死来实现机械互锁，电子遥控装置能够中断电磁铁的供电电路来实现机电互锁，主触点（27）和副触点（28）、固定触点（29）和转动触点（30）隐形安装与前后锁芯（7）和锁体（2）上来实现电路隐形，互锁钥匙（12）与专配钥匙分离、单一的互锁钥匙（12）或专配钥匙不能够打开防盗锁；

用钥匙（12）开锁时，先打开电子遥控装置的遥控开关，再用互锁钥匙（12）插入互锁孔（17）内推动抵针（21）向后移动，继而推动锁针（20）、顶针（19）后移压缩互锁弹簧（18），使锁针（20）完全进入锁针孔内，完成了打开互锁装置的过程；之后，用专配钥匙插入专配钥匙孔（13），专配钥匙穿过钥匙（12）孔后直接进入连接孔（8）内与后锁芯（7）连接；或者，专配钥匙继续插入并穿过钥匙（12）孔后进入隐形孔内与钥隐形钥匙（11）或隐形连接（26）的前端部配合，推动钥隐形钥匙（11）或隐形连接（26）后退，使钥隐形钥匙（11）或隐形连接（26）的后端插入连接孔（8）内与后锁芯（7）连接；使锁顶（4）与锁持柱（5）的配合处刚好在前锁芯（3）与锁体（2）的结合处，转动专配钥匙时，钥隐形钥匙（11）带动后锁芯（7）随前锁芯（3）转动，后锁芯（7）上的连接舌（9）再带动通过联动机构打开锁舌；后锁芯（7）转动时，固定触点（29）与转动触点（30）接触而接通电磁铁的供电电路，电磁铁产生吸引力拉动而打开保险锁横；

钥隐形钥匙（11）在后退时，能够顶动钥隐形钥匙（11）所遮挡的部分的锁顶（4），使锁顶（4）与锁持柱（5）的配合处刚好在前锁芯（3）与锁体（2）的结合处；

盗贼或开锁王在不用互锁钥匙（12）和专配钥匙开锁时，没有互锁钥匙（12）不能够打开互锁装置，专配钥匙无法插入专配钥匙孔（13），盗贼和开锁王无法使锁顶（4）和锁持柱（5）移动到锁顶（4）和锁持柱（5）的配合处刚好在前锁芯（3）与锁体（2）的结合处，使前锁芯（3）无法转动；盗贼或开锁王即使用扁平的工具采用野蛮的办法损坏了锁持柱（5）后，强行转动了前锁芯（3），也会因为有钥隐形钥匙（11）或隐形连接（26）隐藏在隐形孔内，而无法使后锁芯（7）与钥隐形钥匙（11）或隐形连接（26）连接，致使前锁芯（3）不能够带动后锁芯（7）转动；

起到多重隐形、多重锁止和多重防盗的作用；

盗贼或开锁王即使使用手电钻把前锁芯（3）和后锁芯（7）都钻没了，用夹子之类的工具转动了连接舌（9），也会因为转动触点（30）与没有固定触点（29）接触而不能够接通电磁铁的供电电路，不能够打开保险锁横，再加上电磁铁的供电电路中还有电子遥控装置中断了供电电路，更不能够打开保险锁横，起到了彻底的防盗作用。

2.根据权利要求1所述的机电混合双钥匙互锁报警防盗锁，其特征在于：为了增加防盗锁的防盗安全性，所述的机电混合双钥匙互锁报警防盗锁只有用互锁钥匙（12）打开互锁装置后，再用专配钥匙开锁才能够转动前锁芯（3）回位前锁芯（3），打开防盗锁。

3.根据权利要求1所述的机电混合双钥匙互锁报警防盗锁，其特征在于：为了使机电混合双钥匙互锁报警防盗锁在有专配钥匙时才能够打开锁横，所述的机电混合双钥匙互锁报警防盗锁是采用专配钥匙直接与后锁芯（7）的连接槽直接连接，在转动专配钥匙时起动联动机构而打开锁横。

4.根据权利要求1所述的机电混合双钥匙互锁报警防盗锁，其特征在于：为了扩大适用范围，所述的机电混合双钥匙互锁报警防盗锁适用于各类需要防盗的地方安装使用，适合于保险柜、保险箱、车门、防盗门、暗锁门、暗锁柜及普通门和普通柜的安装使用。

5.根据权利要求1所述的机电混合双钥匙互锁报警防盗锁，其特征在于：所述的机电混合双钥匙互锁报警防盗锁的结构合理、制造和使用方便，集机电互锁隐形、机械互锁隐形、前后锁芯（7）的连接隐形、异步报警于一体，防盗效果好；钥隐形钥匙（11）或隐形连接（26）与专配钥匙断开，钥隐形钥匙（11）或隐形连接（26）与后锁芯（7）断开，前锁芯（3）与后锁芯（7）完全断开，顶针（19）和锁针（20）能够横向锁死锁持柱（5），电子遥控装置隐形安装与电磁铁的供电电路中，前后锁芯（7）异步旋转报警；使盗贼和开锁王无法打开互锁装置和转动后锁芯（7），即使用野蛮的手段损坏了互锁装置和自锁装置也只能够转动前锁芯（3），后锁芯（7）不转动；盗贼或开锁王即使使用手电钻把前锁芯（3）和后锁芯（7）都钻没了，用夹子之类的工具转动了连接舌（9），转动触点（30）与没有固定触点（29）接触而不能够接通电磁铁的供电电路，不能够打开保险锁横，再加上电子遥控装置中断了电磁铁的供电电路，更不能够打开保险锁横，起到了彻底的防盗作用。

6.一种机电混合双钥匙互锁报警防盗锁的制造方法，其特征在于：

为了便于组装，固定壳（1）和锁体（2）在制造时，固定壳（1）与锁体（2）制造成为一个整体，或者分开制造后再组合成为一个整体；固定壳（1）与锁体（2）制造成为一个整体时，固定壳（1）制造成为锁体（2）上遮挡锁持孔的部分或者制造成为锁体（2）外面的壳；固定壳（1）在制造时，固定壳（1）制造成为柱形的壳体或柱形的壳架体，固定壳（1）的前端部的中部制造有孔；

锁体（2）在制造时，在锁体（2）上制造有过孔、锁芯孔、锁持孔和互锁孔（17）；锁芯孔制造在后锁体（2）的中心部位用来安装锁芯，与锁持孔垂直贯通；互锁孔（17）制造在锁体（2）上，与锁芯孔平行，与锁持孔垂直贯通；在锁芯孔的后面制造有用来让连接舌（9）穿过的过孔，过孔的内壁上固定有固定触点（29）或锁芯孔的后端部固定有固定触点（29）；

互锁盖（14）在制造时，互锁盖（14）的中间制造有中间孔（22），中间孔（22）的外面制造有互锁钥匙孔（15）和抵针承孔（16），互锁钥匙孔（15）与抵针承孔（16）相通，互锁钥匙孔（15）在抵针承孔（16）的前面形成阶梯状，抵针孔的孔径大于互锁钥匙孔（15）的孔径；

锁芯在制造时，把锁芯进行分段制造成为前锁芯（3）和后锁芯（7）；前锁芯（3）在制造时，前锁芯（3）的后端部固定有副触点（28）并与固定在后锁芯（7）前端部的主触点（27）配合，前锁芯（3）上制造有锁持孔和专配钥匙孔（13），或者前锁芯（3）上制造有锁持孔、隐形孔和专配钥匙孔（13）；所述的前锁芯（3）上制造有隐形孔时，专配钥匙孔（13）和隐形孔制造在前锁芯（3）的旋转中心部位连成一体，与锁持孔垂直贯通，专配隐形孔在前面、隐形孔在后面；专配钥匙孔（13）的形状与专配钥匙的形状相同或相似，隐形孔与钥隐形钥匙（11）或隐形连接（26）的前部相同或相似；锁持孔制造在前锁芯（3）上，与锁芯孔垂直，与锁体（2）上的锁持孔配合并贯通；

为了使后锁芯（7）能够隐形和正常连接，后锁芯（7）在制造时，后锁芯（7）上制造有连接孔（8）、转动触点（30）和主触点（27）；把转动触点（30）制造在后锁芯（7）的后面或旋转面上；

把后锁芯（7）的前部制造成为柱体形状，后部制造成为连接舌（9）；在后锁芯（7）的前端制造有凹陷的连接孔（8），其形状与钥隐形钥匙（11）或隐形连接（26）或专配钥匙的形状相同或相似；连接孔（8）制造成为多边形的承孔，或者制造成为穿破后锁芯（7）表面的槽，或者制造成为没有穿破后锁芯（7）表面的槽；穿破后锁芯（7）表面和没有穿过后锁芯（7）表面的槽是单向槽，或者是多向槽；所述的多向槽包括V形槽、U形槽、双向槽、三向槽、十字槽、五向槽、六向槽、七向槽、八向槽、梅花槽；

为了使互锁钥匙（12）能够打开互锁装置，互锁钥匙（12）在制造时，制造成为单柱钥（24）式或多柱钥（24）式；单柱钥（24）式互锁钥匙（12）在制造时，制造成为手持部分和柱钥（24），柱钥（24）制造成柱状或锥柱状；多柱钥（24）式互锁钥匙（12）在制造时，排柱座（23）的中部制造有专配钥匙能够穿过的盘孔（25）的任意形状的块状体，柱钥（24）制造成为柱状体或锥柱状体，同一把多柱钥（24）式互锁钥匙（12）上的柱钥（24）的长度相等或不相等，柱钥（24）固定在排柱座（23）上，在柱钥（24）的另一面的排柱座（23）上制造有柄或配挂的环或孔，或者不制造柄或配挂的环或孔；

为了便于钥隐形钥匙（11）的隐形和正常连接，钥隐形钥匙（11）在制造时，把钥隐形钥匙（11）制造成为一段钥匙（12），或者，把钥隐形钥匙（11）的前面部分制造成为钥匙（12）、后面部分制造成为连接柱体；把隐形连接（26）制造成为多边形的柱体或截面是线段和弧线组成的柱体；把钥隐形钥匙（11）或隐形连接（26）的前端制造成为有凸出或凹陷的形状，其凸出或凹陷的形状与专配钥匙的钥匙（12）的端部的凹陷或凸出的形状相同或相似，在专配钥匙推动钥隐形钥匙（11）或隐形连接（26）时能够相互配合；把钥隐形钥匙（11）或隐形连接（26）的前部制造成为与隐形孔的形状相同或相似，后部制造成为与隐形孔的形状相同或相似；

为了便于锁针（20）的装配和隐形，锁持柱（5）在制造时，部分或全部的锁持柱（5）的中部加工有锁针孔，锁针孔的形状与锁针（20）的形状一致；

为了实现互锁，锁针孔制造成为过孔，制造在锁持柱（5）的中部，与互锁孔（17）在锁止的自然状态下在一直线通道上；

顶针（19）和抵针（21）制造成为柱状或锥柱状或阶梯形柱体，顶针（19）和抵针（21）的端部制造成为弧面或不是弧面，在同一锁体（2）中，顶针（19）的制造长度相等或不相等，抵针（21）的制造长度相等或不相等；

为了便于锁针（20）能够锁止锁持柱（5）和在锁针孔内滑动，锁针（20）在制造时，锁针（20）制造成为柱状或锥柱状或阶梯形柱体，锁针（20）的端部制造成为弧面或与锁针孔的端部形状一致；同一锁体（2）中的锁针（20）制造的长度相等或不相等，以适应和锁止在同一旋转平面上或不在同一旋转平面上的锁持柱（5）上的锁针孔；

为了增加防盗锁的隐蔽性和防盗安全性以及能够真正的防盗，采用前锁芯（3）与后锁芯（7）完全断开来实现机械连接隐形，顶针（19）和锁针（20）能够横向锁死锁持柱（5）而使锁顶（4）和锁持柱（5）无法后退而锁死来实现机械互锁，电子遥控装置能够中断电磁铁的供电电路来实现机电互锁，主触点（27）和副触点（28）、固定触点（29）和转动触点（30）隐形安装与前后锁芯（7）和锁体（2）上来实现电路隐形，互锁钥匙（12）与专配钥匙分离、单一的互锁钥匙（12）或专配钥匙不能够打开防盗锁；

互锁装置包括互锁孔（17）、互锁弹簧（18）、顶针（19）、锁针（20）、抵针（21）、锁针孔，在互锁通道中的安装顺序是：抵针（21）的前端顶在抵针孔内，抵针（21）的后面依次是锁针（20）、顶针（19）的重复顺序，在最后一个锁针（20）的后面有顶针（19），其后面有互锁弹簧（18）顶压；

固定壳（1）内有锁体（2），锁体（2）内有锁芯，锁芯包括前锁芯（3）和后锁芯（7），锁体（2）和前锁芯（3）的前端或前面有互锁盖（14）；互锁装置安装与锁持柱（5）上的锁针孔与锁体（2）上的互锁孔（17）组成的互锁通道中，通过互锁钥匙（12）打开；钥隐形钥匙（11）或隐形连接（26）隐藏于前锁芯（3）内的隐形孔中；后锁芯（7）活动安装在前锁芯（3）的后端部，连接舌（9）活动安装在后锁芯（7）的后端部，连接舌（9）穿过锁体（2）的后端部的过孔后与联动机构相连，联动机构与锁舌相连；连接舌（9）上的转动触点（30）和过孔内的固定触点（29）与电子遥控装置连接于电磁铁的供电电路中，或者，前锁芯（3）上的转动触点（30）和前锁芯孔的后端部的固定触点（29）与电子遥控装置连接于电磁铁的供电电路中，供电电路与电源连接，电磁铁的铁芯与保险锁横连接，组成电动保险防盗系统；主触点（27）和副触点（28）与继电器和报警器连接于异步报警系统的供电电路中，供电电路与电源连接；电源是电池，或者是普通照明电源或动力电源。

7.根据权利要求6所述的机电混合双钥匙互锁报警防盗锁的制造方法，其特征在于：

为了便于制造和装配，能够改变前锁芯（3）的制造段数，锁体（2）根据内部结构的制造方便的需要和制造工艺的需要，锁芯在隐形孔的端部或端部的附近分段制造，把锁芯制造成为二段以上的段数，分段制造后的前锁芯（3）、中锁芯和后锁芯（7）能够同步旋转，或者中锁芯和后锁芯（7）能够分别独立地异步旋转；

为了制造和装配工艺的需要，锁体（2）上根据装配的需要，而能够把锁体（2）制造成为二段以上的段数。
