1.乙氧酰胺苯甲酯分子印迹固相萃取小柱的制备方法，其特征在于，制备步骤为：

1）将模板分子溶解于致孔剂中，加入功能单体，超声处理5min混匀后，放入4℃冰箱进行预聚合24h，得到预聚合体系；

所述的模板分子为乙氧酰胺苯甲酯，所述的致孔剂为乙腈和氯仿中的任意一种或两种的组合；所述的功能单体为甲基丙烯酸、4-乙烯基吡啶、丙烯酰胺、甲基丙烯酸酯、1-乙烯基咪唑、2-乙烯基吡啶、烯丙基胺、亚甲基丁二酸、4-乙烯基苯甲酸、4-乙烯基咪唑、N，N'-亚甲基双丙烯酰胺、4-乙烯嘧啶、甲基丙烯酸羟乙酯、甲基丙烯酸二乙氨基乙酯和

2-(双甲基胺)乙基甲基丙烯酸酯中的任意一种或两种的组合；所述的模板分子和功能单体的摩尔比为1:4-8，模板分子在致孔剂中的摩尔浓度为10mmol/L-150mmol/L；

2）向步骤1）制得的预聚合体系中加入交联剂和引发剂，超声处理5min，充分混匀后，通入氮气5min，并在氮气气氛或真空状态下密封，备用；

所述的交联剂为乙二醇二甲基丙烯酸酯、三羟甲基丙烷三甲基丙烯酸酯、季戊四醇三丙烯酸酯、二乙烯基苯、二乙二醇双丙烯酸酯、三乙二醇二甲基丙烯酸酯、四乙二醇二甲基丙烯酸酯、聚乙二醇（400）二甲基丙烯酸酯、聚乙二醇（600）二甲基丙烯酸酯、聚丙二醇（600）二甲基丙烯酸酯、马来松香丙烯酸乙二醇酯、(2-甲基丙烯酰胺)乙氧基-2-甲基丙烯酸乙二醇单酯、六亚甲基二异氰酸酯和四乙氧基硅烷中的任意一种，交联剂的加入量为模板分子摩尔量的16-25倍；

所述引发剂为偶氮二异丁腈、偶氮二异庚腈、偶氮二异戊腈、偶氮二环己基甲腈和偶氮二异丁酸二甲酯中的任意一种，加入量为步骤1）所加模板分子摩尔量的0.5-1.5倍；

3）按照分散剂与步骤1）所加功能单体比值为5mL/mmol-120mL/mmol的比例取一定量的分散剂置于四口烧瓶中，备用；

所述的分散剂为甘油、硅油或聚乙烯醇水溶液，其中聚乙烯醇水溶液配制时，先将聚乙烯醇加入蒸馏水中，在搅拌条件下加热至90℃～95℃使其溶解，制得质量浓度为

0.5%-3.5%的聚乙烯醇溶液，冷却至室温，即完成制备；

4）将步骤2）密封备用的预聚合体系在搅拌和氮气保护下滴加入步骤3）的四口烧瓶中引发聚合，引发温度为50℃-70℃，聚合时间为12h-48h，得到微悬浮乳液，即为印迹聚合物；

5）依次采用超纯水、甲醇和乙醇对步骤4）得到的印迹聚合物分别进行洗涤3-5次，将洗涤后的沉淀物在50℃真空干燥，得到分子印迹聚合物；

6）采用体积比为9:1的甲醇-乙酸混合溶液对步骤5）得到的分子印迹聚合物进行索氏抽提，期间定时对新流出的提取液进行取样，并采用高效液相色谱分析提取液中乙氧酰胺苯甲酯的含量，直至提取液中无乙氧酰胺苯甲酯时停止索氏提取，然后，用乙腈对分子印迹聚合物进行洗脱除去残留溶剂和其他杂质；

7）将步骤6）洗脱后得到的分子印迹聚合物置于50℃的真空干燥箱内烘干至恒重，然后，采用分级筛分级，筛选出直径为50μm-70μm的颗粒；

8）称取步骤7）所制备的分子印迹聚合物100mg-200mg，用湿法装填固相萃取柱，依次用乙腈和甲醇对柱子进行润洗，然后封于锡箔袋中，即得到乙氧酰胺苯甲酯分子印迹固相萃取小柱。

2.根据权利要求1所述的乙氧酰胺苯甲酯分子印迹固相萃取小柱的制备方法，其特征在于：所述步骤1）中乙腈和氯仿的组合物作为致孔剂时，乙腈和氯仿的体积比为1:1-2。

3.根据权利要求1所述的乙氧酰胺苯甲酯分子印迹固相萃取小柱的制备方法，其特征在于：所述步骤3）中聚乙烯醇溶液的质量浓度为1.5%-2.5% 。

4.根据权利要求1所述的乙氧酰胺苯甲酯分子印迹固相萃取小柱的制备方法，其特征在于：所述步骤3）和步骤4）中搅拌的速度为400r/min。

5.根据权利要求1所述的乙氧酰胺苯甲酯分子印迹固相萃取小柱的制备方法，其特征在于：所述步骤4）中的引发温度为50℃-60℃，聚合时间为12h-36h。

6.根据权利要求1所述的乙氧酰胺苯甲酯分子印迹固相萃取小柱的制备方法，其特征在于：所述步骤5）中每次洗涤的具体方法是：对超纯水、甲醇或乙醇加入印迹聚合物后得到的固液混合物进行涡旋混合5min-20min后，离心分离，取固体沉淀物。

7.根据权利要求6所述的乙氧酰胺苯甲酯分子印迹固相萃取小柱的制备方法，其特征在于：所述步骤5）中每次洗涤时离心的时间为15min-25min。

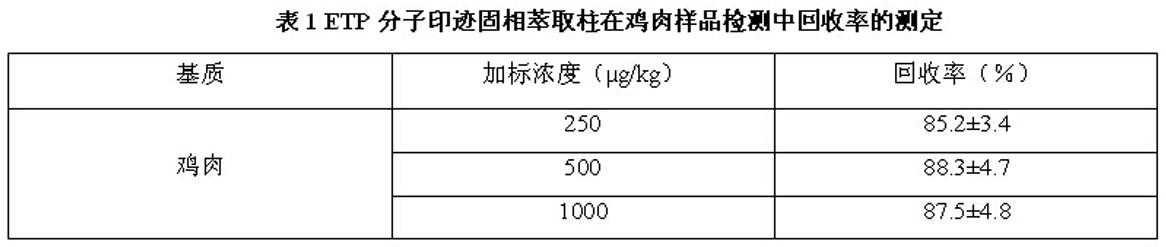

8.根据权利要求1所述方法制备的分子印迹固相萃取小柱在食品中残留乙氧酰胺苯甲酯的选择性吸附和富集中的应用。
