1.一种Ag/AgCl空心纳米结构光催化材料的制备方法，其特征在于，按照以下步骤合成：(1)将硝酸银和聚乙烯吡咯烷酮PVP溶解于无水乙醇中，形成溶液A；将氢氧化钠溶解于无水乙醇中，形成溶液B；将溶液B快速加入到溶液A中，剧烈搅拌1h，形成溶液C；

(2)将步骤(1)得到的溶液C，与四氯化碳混合，混合液转移至不锈钢反应釜的聚四氟乙烯内胆中，液体体积约占内胆容积的4/5；内胆置于不锈钢外套中，密封后反应，反应釜中90-100℃反应3-5h结束后，自然冷却至室温；

(3)将步骤(2)得到的沉淀物离心分离，然后分别用无水乙醇和蒸馏水洗涤，真空干燥，得到白色的AgCl空心立方块；

(4)将氯化银空心立方块分散在水中，用500W钨灯作为光源，进行光还原反应，直至体系由白色变为蓝色，得到银/氯化银空心纳米结构光催化材料。

2.根据权利要求1所述的一种Ag/AgCl空心纳米结构光催化材料的制备方法，其特征在于，步骤(1)中，所述溶液A中硝酸银浓度为0.6-0.8g/L；PVP浓度为2.5-7.5g/L；所述溶液B中氢氧化钠浓度为0.3-0.6g/L。

3.根据权利要求1所述的一种Ag/AgCl空心纳米结构光催化材料的制备方法，其特征在于，步骤(1)中，所述溶液C中硝酸银与氢氧化钠的摩尔比为0.7-1.0。

4.根据权利要求1所述的一种Ag/AgCl空心纳米结构光催化材料的制备方法，其特征在于，步骤(2)中，所述溶液C与四氯化碳的体积比为0.5-2。

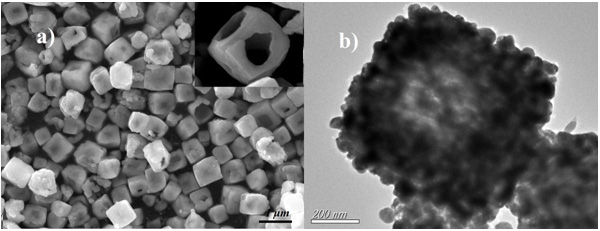

5.根据权利要求1所述的一种Ag/AgCl空心纳米结构光催化材料的制备方法，其特征在于，所述方法制备的银/氯化银空心纳米结构光催化材料，形貌为立方块状，边长

800-900nm，内部孔径500-600nm。
