专利号: 2014104189667
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

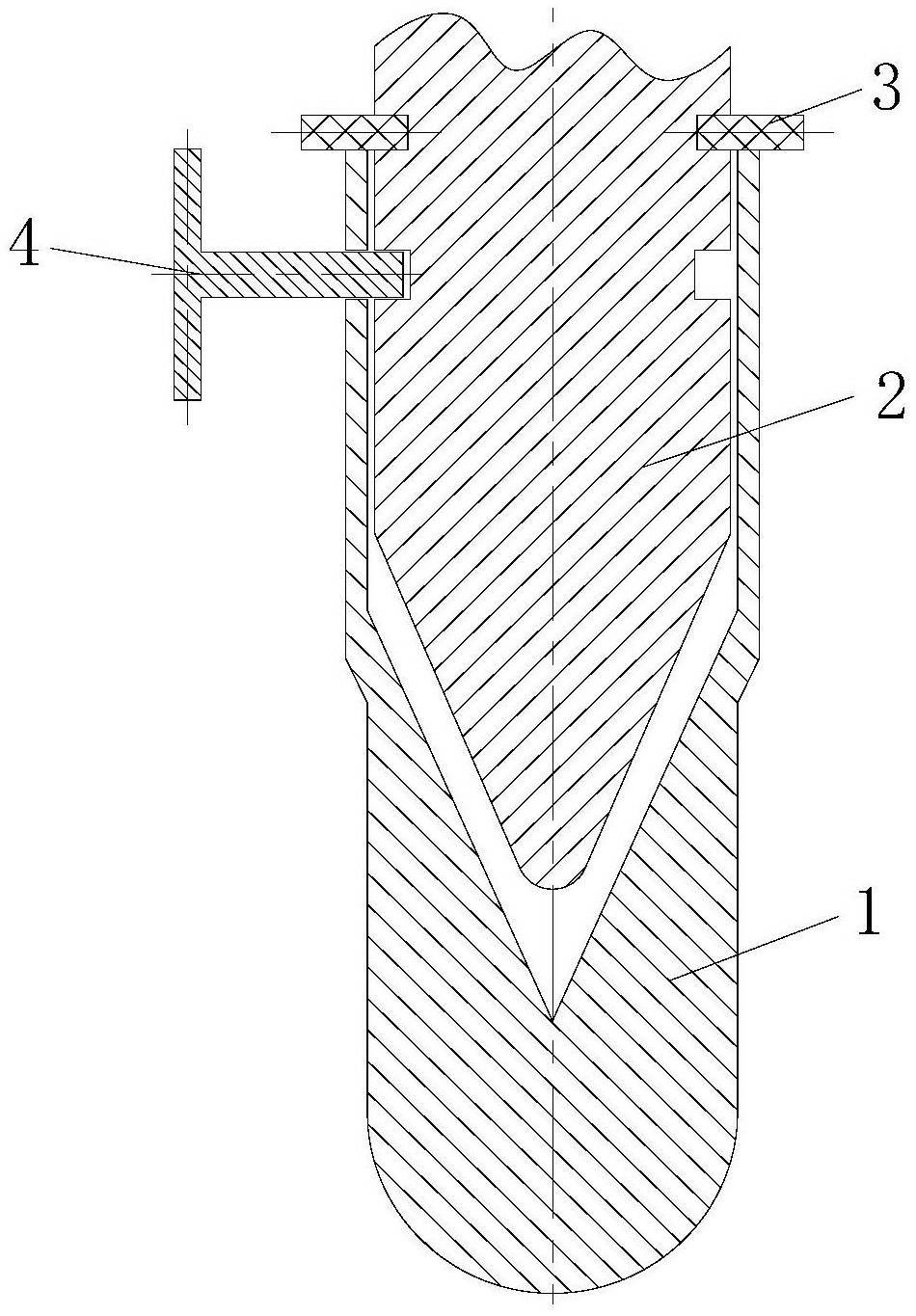

1.可快速更换冲头的模具夹套装置,其特征在于:包括定位销,T形传力杆、可更换冲头和原始冲头,所述的定位销过盈配合于原始冲头上,所述的可更换冲头以间隙配合的方式套在原始冲头上,所述的可更换冲头与定位销抵触;所述的T形传力杆的头部以螺纹与可更换冲头的螺孔联接,所述的原始冲头的柱面上加工有周向凹槽,所述的周向凹槽的中心面与所述的螺孔中心线重合,所述的周向凹槽宽度大于所述的T形传力杆的直径。

2.权利要求1所述的可快速更换冲头的模具夹套装置,其特征在于:所述的定位销数目n1≥1,且沿原始冲头周向均匀分布。

3.权利要求1或2所述的可快速更换冲头的模具夹套装置,其特征在于:所述的T形传力杆数目n2≥3,且沿可更换冲头周向均匀分布。

4.权利要求3所述的可快速更换冲头的模具夹套装置,其特征在于:所述的可更换冲头可为圆柱形冲头、球形冲头。

5.权利要求4所述的可快速更换冲头的模具夹套装置,其特征在于:所述的原始冲头可为抛物线形冲头、球形冲头、锥形冲头。

6.权利要求5所述的可快速更换冲头的模具夹套装置,其特征在于:所述的T形传力杆尾端加工成T形,或十字形、L形。
