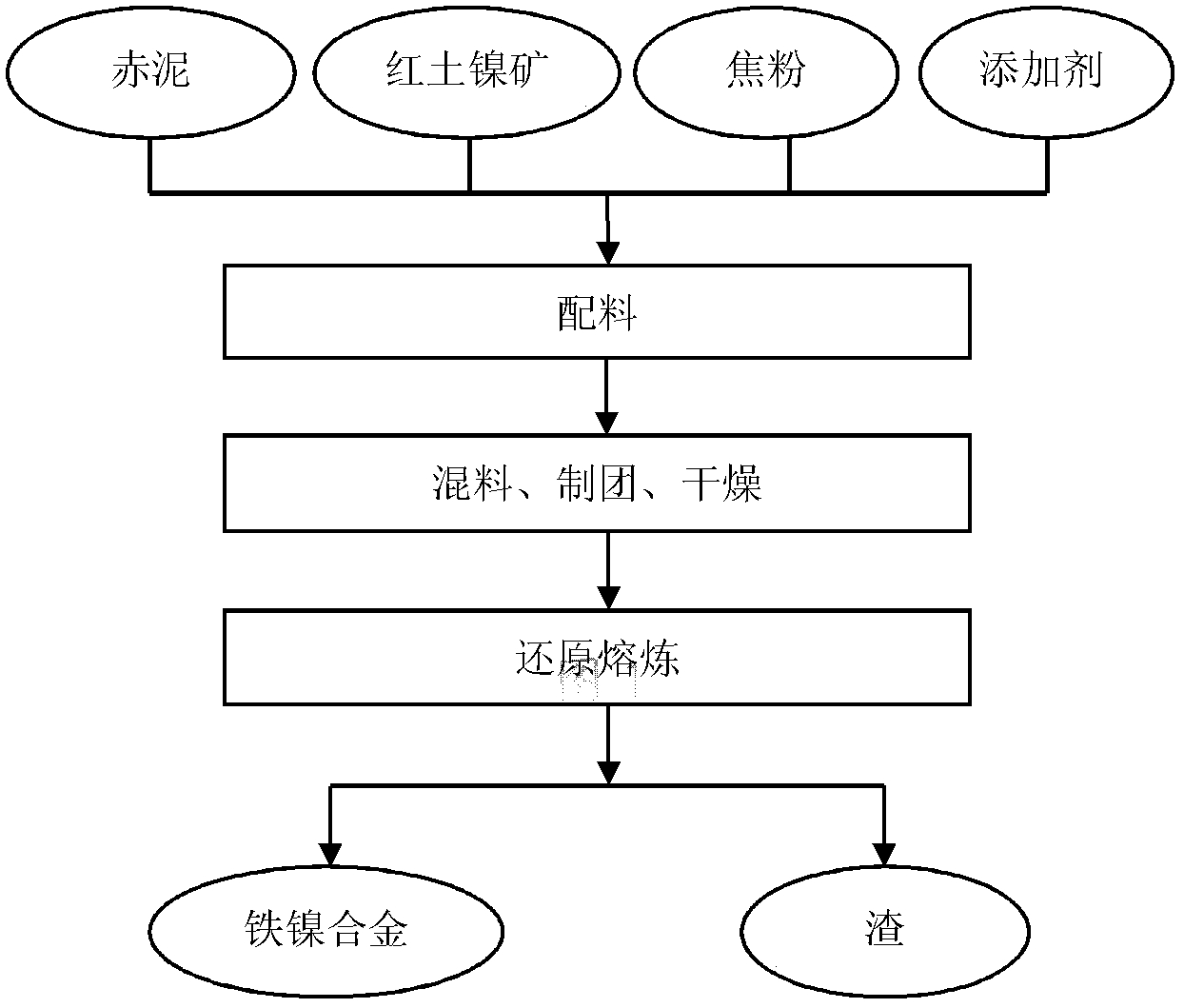

1.一种利用赤泥和红土镍矿制备铁镍合金的方法，其特征在于，所述方法包括如下步骤：步骤一、配料

选取赤泥、红土镍矿和焦粉，配加膨润土、聚乙烯醇、纸浆废液、糖蜜废液的一种或几种为球团原料，赤泥和红土镍矿提供铁和镍，其中赤泥和红土镍矿的质量配比为：赤泥：红土镍矿＝10～100：100～60；

以按上述比例混合配比好的赤泥和红土镍矿混合物作为新的配比基准，按如下重量份数添加焦粉及其它添加剂组分：焦粉：3～20，膨润土：0～5，聚乙烯醇：0～5，纸浆废液：0～3，糖蜜废液：0～3；

步骤二、混料，制团，干燥

将按上述配料比例备好的原材料均匀混合，然后将混合料制备成团块，所制团块大小以适于矿热炉还原熔炼为宜，之后将团块干燥；

步骤三、矿热炉还原熔炼

将干燥后的团块送入矿热炉内还原熔炼，团块经预热、分解、部分还原后在电弧下及附近的高温区进行造渣、熔化，完成还原、渣铁分离等过程，最终聚集在炉膛形成铁镍合金液层和炉渣层，铁镍合金和炉渣定期从铁口、渣口分别放出。

2.根据权利要求1所述的一种利用赤泥和红土镍矿制备铁镍合金的方法，其特征在于，所述的赤泥指的是铝土矿提取氧化铝后所形成的残渣，所述的红土镍矿为镍含量为

0.7％-4.0％的矿砂。

3.根据权利要求1所述的一种利用赤泥和红土镍矿制备铁镍合金的方法，其特征在于，所述的纸浆废液为造纸产生的纸浆废液，所述的糖蜜废液为制糖产生的糖蜜废液。

4.根据权利要求1所述的一种利用赤泥和红土镍矿制备铁镍合金的方法，其特征在于，所述步骤二中，所述干燥方法采用自然干燥，或采用加热干燥。

5.根据权利要求1所述的一种利用赤泥和红土镍矿制备铁镍合金的方法，其特征在于，步骤三中，所述矿热还原熔炼还原温度控制在1350～1550℃。
