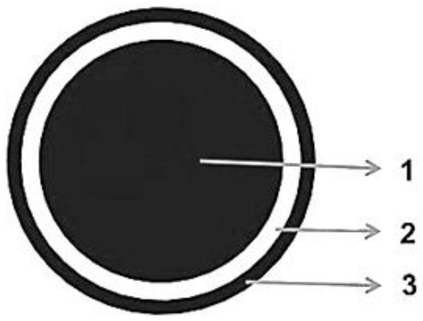

1.柔性高分辨率红外硫系玻璃光纤传像束的制备方法，其特征在于，包括步骤：步骤1，将三层同轴结构光纤单丝紧密堆积成光纤单丝束，装入热塑性聚合物套管构成光纤单丝束棒，所述的三层同轴结构光纤单丝从内向外依次为硫系玻璃纤芯、硫系玻璃内包层和热塑性聚合物外包层，其中，硫系玻璃纤芯折射率n1、硫系玻璃内包层折射率n2和热塑性聚合物外包层折射率n3间存在关系：n1>n2>n3；

步骤2，将光纤单丝束棒拉制成光纤复丝；

步骤3，将光纤复丝紧密堆积成光纤复丝束；

步骤4，将光纤复丝束两端进行热胶合和蜡封，然后，放入有机溶剂中除去裸露的热塑性聚合物，即获得柔性高分辨率光纤传像束。

2.如权利要求1所述的制备方法，其特征在于：所述的三层同轴结构光纤单丝采用如下方法制备：采用挤压法分别制备硫系玻璃芯棒、硫系玻璃内包层套管和热塑性聚合物外包层套管，并组装成三层同轴结构光纤预制棒；

将三层同轴结构光纤预制棒拉制成三层同轴结构光纤单丝。

3.如权利要求1所述的制备方法，其特征在于：步骤4中所述的有机溶剂为四氢呋喃、二氯甲烷或二甲基乙酰胺。

4.如权利要求1所述的制备方法，其特征在于：所述的热塑性聚合物外包层为聚砜树脂外包层、聚醚砜树脂外包层或聚醚酰亚胺外包层。

5.如权利要求1所述的制备方法，其特征在于：所述的硫系玻璃纤芯的组分包括锗、砷、锑中的1或2种元素和硫、硒、碲中的1或2种元素。

6.如权利要求1所述的制备方法，其特征在于：所述的硫系玻璃内包层的组分包括锗、砷、锑中的1或2种元素和硫、硒、碲中的1或2种元素。
