专利号: 2014104274299
申请人: 山东科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

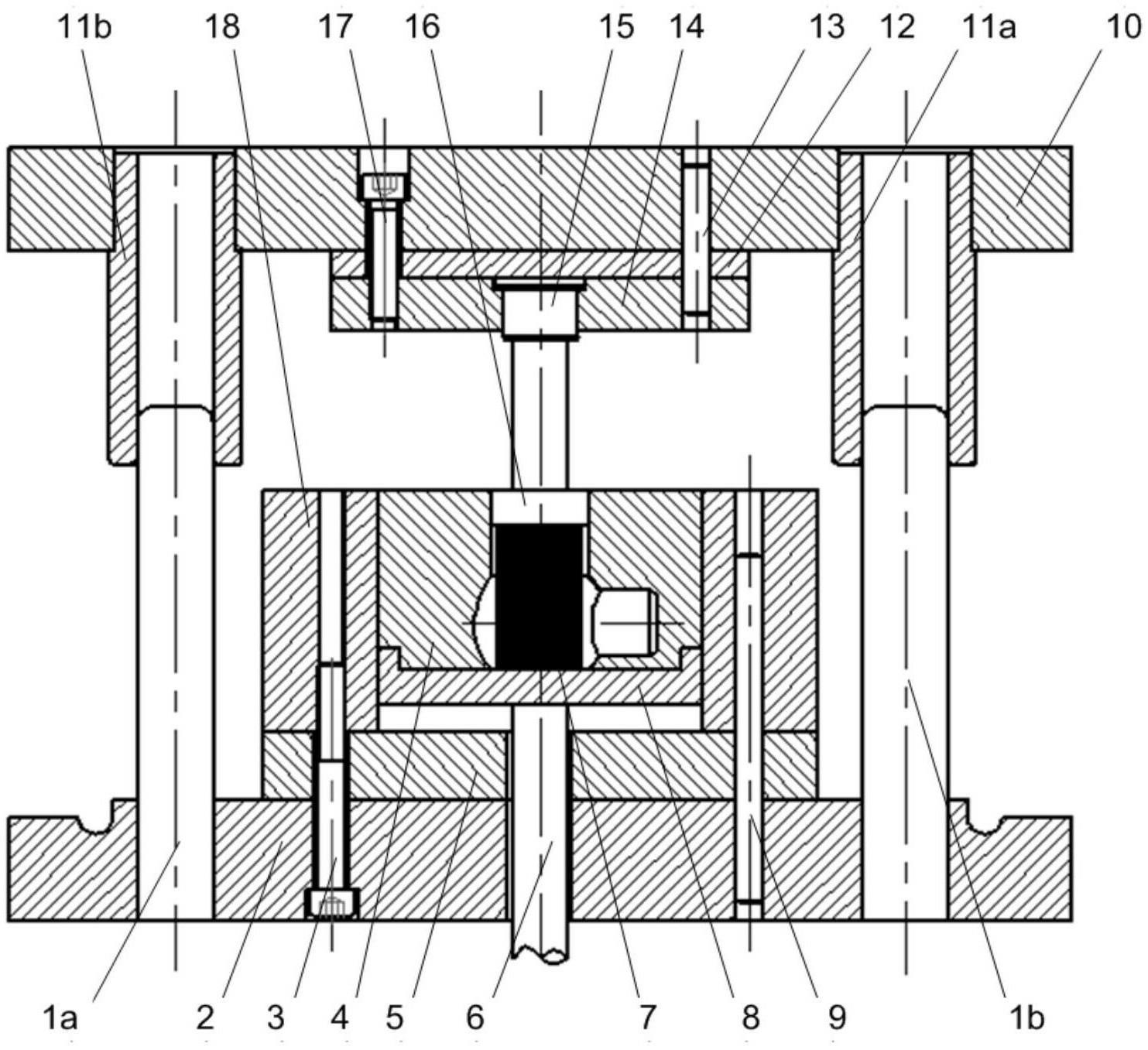

1.一种可快速更换模芯的非晶金属挤压模具,其特征是,包括通用标准框架和分瓣式组合模芯,通用标准框架包括上模座、下模座,上模座和下模座之间支撑着配合后能上下运动的导柱、导套,传力杆通过传力杆固定板固定在上模座上,传力杆的下端设有压头,固定座在下模座上,下模座的下面设有顶出杆与固定座底部相通,分瓣式组合模芯放在固定座上,分瓣式组合模芯由至少两块模芯拼块拼成,模芯拼块拼合面沿着竖直方向,模芯拼块内表面带有凹槽拼合后能形成圆柱状凸起所需的模芯腔。

2.根据权利要求1所述的一种可快速更换模芯的非晶金属挤压模具,其特征是,所述的固定座的上表面设置有凹槽,分瓣式组合模芯下部设置有与凹槽配合的台阶。

3.根据权利要求2所述的一种可快速更换模芯的非晶金属挤压模具,其特征是,凹槽的内表面有3~5°的斜度;台阶的外表面有3~5°的斜度。

4.根据权利要求1所述的一种可快速更换模芯的非晶金属挤压模具,其特征是,所述的分瓣式组合模芯外面设有夹紧套。

5.根据权利要求4所述的一种可快速更换模芯的非晶金属挤压模具,其特征是,分瓣式组合模芯的外表面有3~5°的斜度,夹紧套的内表面也有3~5°的斜度,两者相配合。

6.根据权利要求1所述的一种可快速更换模芯的非晶金属挤压模具,其特征是,所述的上模座与传力杆固定板之间设有上垫板,所述的固定座与下模座之间设有下垫板。

7.根据权利要求1所述的一种可快速更换模芯的非晶金属挤压模具,其特征是,所述的上模座、上垫板、传力杆固定板通过销钉或螺钉固定在一起;下模座、下垫板、固定座通过销钉或螺钉固定在一起。

8.利用权利要求1-7任一项所述模具进行非晶金属挤压的工艺,其特征是,包括步骤如下:(1)在通有保护气氛的箱体中组装分瓣式组合模芯,并将非晶态合金坯料和压头放入模芯孔;

(2)将组合好的模芯放入通有保护气氛的箱式电阻炉中加热,箱式电阻炉的加热温度需要位于非晶态合金的玻璃化温度和晶化温度之间,将组合模芯放在炉中加热10~30分钟;

(3)将加热后的模芯用工具夹持放入夹紧套中,启动成形设备,通过传力杆将压头压入到模芯的深处,促使非晶态合金坯料充填模芯的腔体;

(4)成形结束后,通过顶出杆将组合式模芯顶出;

(5)用工具把模芯夹持到冷却介质中冷却;

(6)打开模芯并取出零件。
