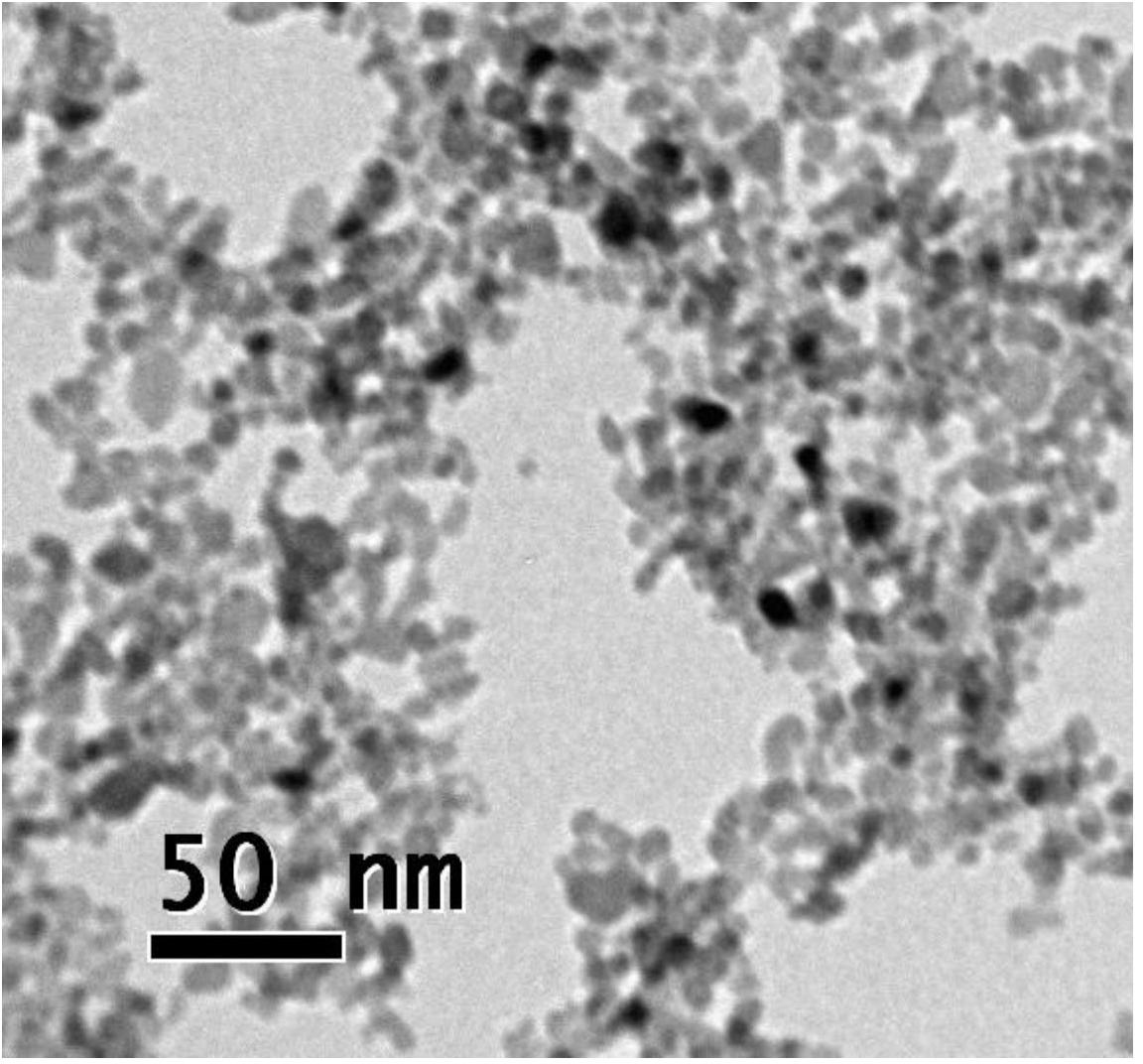

1.一种掺杂二氧化锡导电纳米粉体的制备方法，其特征在于：包括以下步骤：取草酸亚锡，在冰水浴条件下加入双氧水，体系反应形成透明溶液后加入水，再加入含氟或锑掺杂剂，混匀，水热处理后，洗涤、干燥即可。

2.根据权利要求1所述的一种掺杂二氧化锡导电纳米粉体的制备方法，其特征在于：双氧水与草酸亚锡摩尔比为1～6︰1。

3.根据权利要求1所述的一种掺杂二氧化锡导电纳米粉体的制备方法，其特征在于：所述双氧水的质量浓度为10～35％。

4.根据权利要求1所述的一种掺杂二氧化锡导电纳米粉体的制备方法，其特征在于：所述反应时间为3～10min。

5.根据权利要求1所述的一种掺杂二氧化锡导电纳米粉体的制备方法，其特征在于：水与双氧水体积比为1～5︰1。

6.根据权利要求1所述的一种掺杂二氧化锡导电纳米粉体的制备方法，其特征在于：所述含氟掺杂剂为氟化铵、氟化钠、氟化钾或氟化氢中的至少一种。

7.根据权利要求1所述的一种掺杂二氧化锡导电纳米粉体的制备方法，其特征在于：所述含锑掺杂剂为酒石酸锑钾、乙酸锑或草酸锑钾中的至少一种。

8.根据权利要求1所述的一种掺杂二氧化锡导电纳米粉体的制备方法，其特征在于：所述含氟或锑掺杂剂摩尔量为草酸亚锡摩尔量的0.5％～20％。

9.根据权利要求1所述的一种掺杂二氧化锡导电纳米粉体的制备方法，其特征在于：所述水热处理温度为140～200℃，时间为18～72h。
