专利号: 2014104335305
申请人: 芜湖林一电子科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-12-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

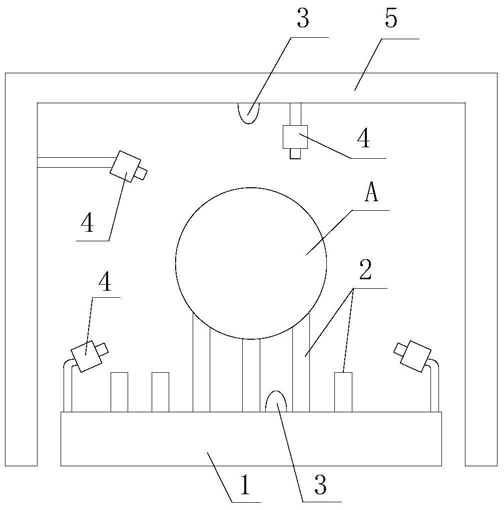

1.一种可实现360°拍摄角度的照相扫描系统,其特征在于,包括:底座(1)、K根工件支撑杆(2)、K个驱动装置、M个光发射器(3)、N个图像采集器(4)、支撑架(5)和中央处理器;

K根工件支撑杆(2)垂直安装在底座(1)上,每一根工件支撑杆(2)均对应设置有一个驱动装置以驱动其进行长度方向上的伸缩,扫描件(A)通过工件支撑杆(2)安装在底座(1)上方;

支撑架(5)安装在底座(1)上,M个光发射器(3)分别安装在底座(1)和支撑架(5)上并用于向扫描件(A)投射光线,M个光发射器(3)投射光线可全面覆盖扫描件(A);

N个图像采集器(4)分别安装在底座(1)和支撑架(5)上,用于对扫描件(A)进行图像采集并可实现360°拍摄角度;

中央处理器分别连接K个驱动装置、M个光发射器(3)和N个图像采集器(4)控制其工作,并接收图像采集器(4)发送的图像数据并进行处理运算,建立三维模型;

承载扫描件(A)时,K根工件支撑杆(2)中仅与扫描件(A)有相互力作用的工件支撑杆(2)与扫描件(A)接触;不与扫描件(A)接触的工件支撑杆(2)均调节到最短状态。

2.如权利要求1所述的可实现360°拍摄角度的照相扫描系统,其特征在于,K根工件支撑杆(2)均匀分布在底座(1)上。

3.如权利要求1所述的可实现360°拍摄角度的照相扫描系统,其特征在于,2≦M≦6。

4.如权利要求1所述的可实现360°拍摄角度的照相扫描系统,其特征在于,2≦N≦6。

5.如权利要求1至4任一项所述的可实现360°拍摄角度的照相扫描系统,其特征在于,每一根工件支撑杆(2)均对应设置一个压力传感器并连接中央处理器。
