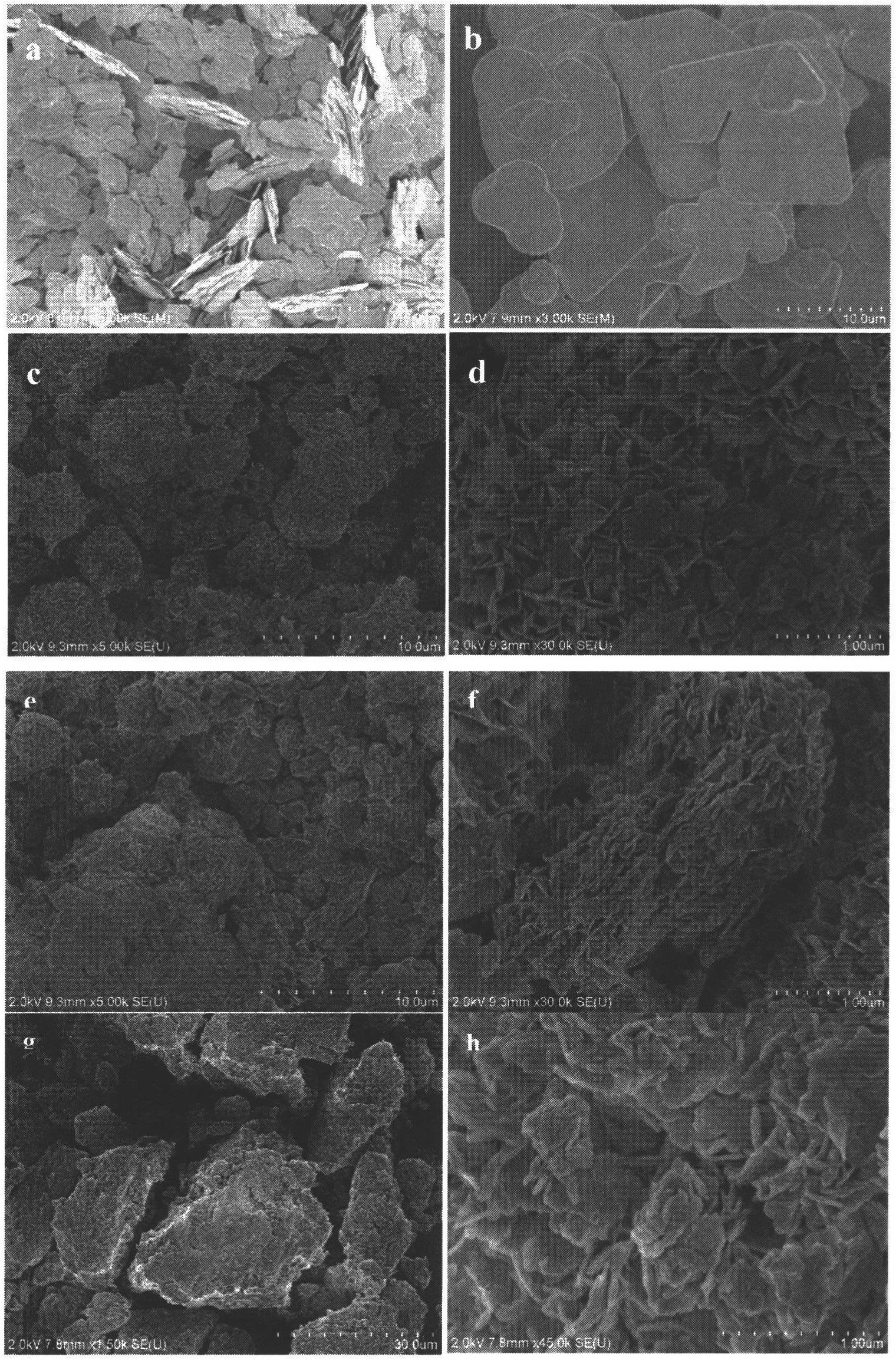

1.一种控制溴氧化铋光催化剂取向生长的制备方法，其特征在于：以铋盐、溴化物、冰醋酸、聚乙烯吡咯烷酮(PVP)为原料，控制冰醋酸和PVP的加入量，通过简单水热法得到具有不同生长取向的溴氧化铋光催化剂，制备的不同取向生长的溴氧化铋光催化剂具有不同的可见光催化活性。具体制备过程为：将一定量铋盐溶解在0～10mL的冰醋酸中，形成透明溶液A；将0～2g PVP溶于20mL去离子水中，并将其缓慢加入A溶液中，搅拌0.5～1h，形成的溶液记作B溶液；将一定量的溴化物溶于10mL去离子水中，缓慢加入B溶液中，继续搅拌0.5～1h，然后转入50mL含聚四氟乙烯内衬的不锈钢高压反应釜中，100～200℃反应10～30h，将所得产物离心分离，并在50～100℃真空干燥，得到不同取向生长的溴氧化铋光催化剂。

2.根据权利要求1所述的控制溴氧化铋光催化剂取向生长的制备方法，其特征在于权利1中提到的铋盐为硝酸铋、氯化铋中的一种，溴化物为溴化钠、溴化钾中的一种。

3.根据权利要求1所述的控制溴氧化铋光催化剂取向生长的制备方法，其特征在铋盐最终的浓度控制在0.01～0.1mol/L，且铋元素与溴化物中溴元素摩尔比为1∶1。
