专利号: 2014104458926
申请人: 安徽工程大学
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2023-07-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

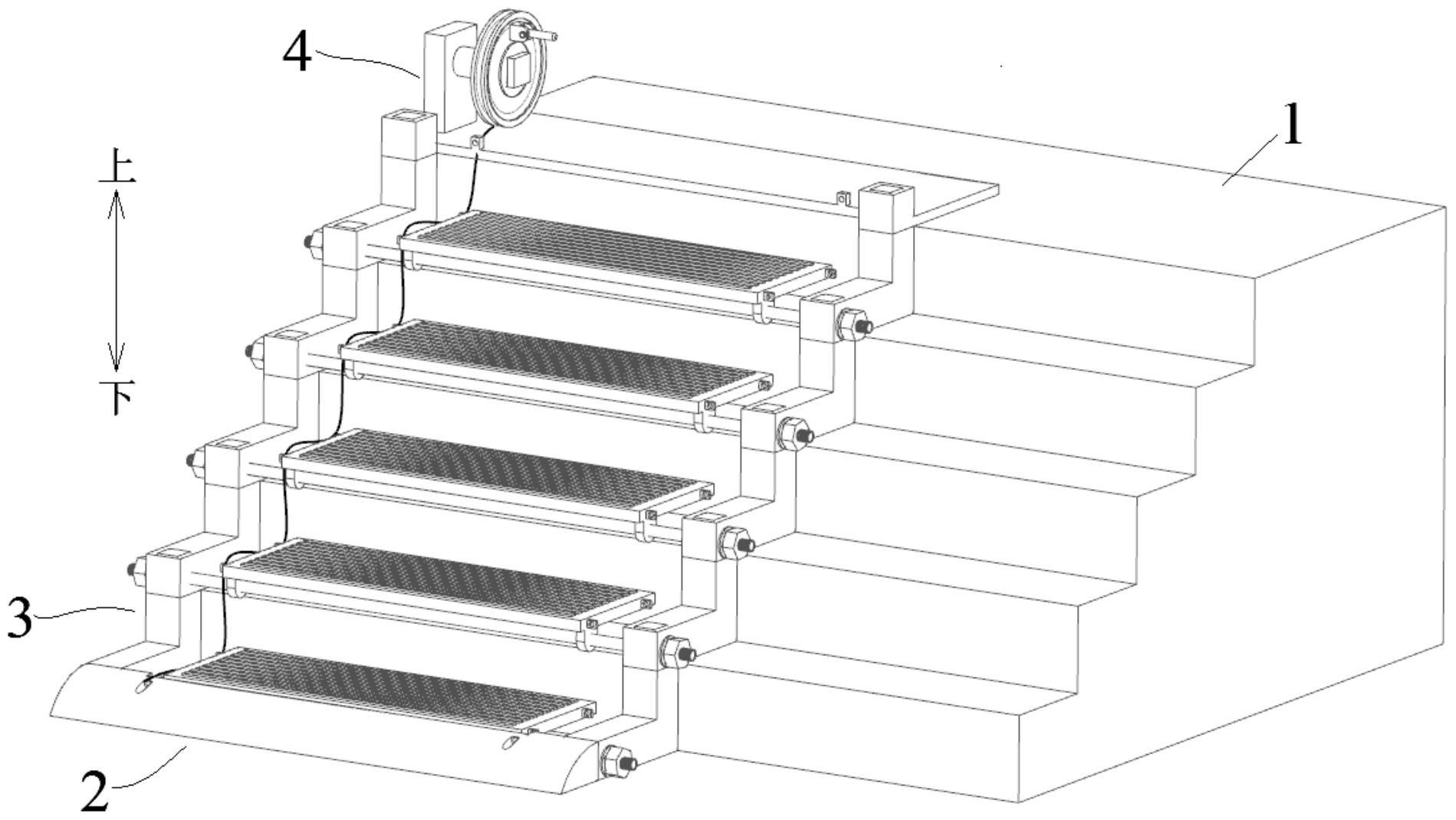

1.一种辅助爬楼设备,其特征在于:包括调节装置和多个依次连接的台阶装置。

2.根据权利要求1所述的辅助爬楼设备,其特征在于:还包括与位于末端的所述台阶装置连接的导板;所述调节装置与各个台阶装置连接且用于调节各台阶装置的踏面处于同一平面内。

3.根据权利要求1或2所述的辅助爬楼设备,其特征在于:所述台阶装置包括支撑架和与支撑架转动连接的踏板,所述调节装置与踏板连接。

4.根据权利要求3所述的辅助爬楼设备,其特征在于:所述支撑架包括位于所述踏板相对的两侧的支撑块和支撑在两个支撑块上的转轴,踏板与转轴相平行且与转轴转动连接。

5.根据权利要求4所述的辅助爬楼设备,其特征在于:所述支撑块设有插接孔和与插接孔的形状相适配且用于插入相邻所述台阶装置的支撑块上的插接孔中的插接头,支撑块的插接头和插接孔处设有让所述转轴穿过的孔。

6.根据权利要求5所述的辅助设备,其特征在于:所述调节装置包括与所述踏板连接且用于带动踏板转动的拉索和用于收放拉索的收放机构,收放机构与所述导板位置相对,位于另一末端的所述台阶装置处;收放机构拉动拉索,拉索带动所有呈水平状态的踏板转至倾斜状态并使踏面处于同一平面内,形成斜坡面。

7.根据权利要求6所述的辅助爬楼设备,其特征在于:所述踏板上设有凸块,凸块设有让所述拉索穿过的孔。

8.根据权利要求1至7所述的辅助爬楼设备,其特征在于:所述调节装置还包括与位于末端的所述台阶装置的支撑块连接且与所述踏板相平行的基板,所述收放机构设在基板的端部。

9.根据权利要求8所述的辅助爬楼设备,其特征在于:所述收放机构包括卷绕盘和用于使卷绕盘锁止固定的锁止结构,所述拉索缠绕在卷绕盘上。

10.一种采用权利要求1至9任一所述的辅助爬楼设备的辅助爬楼方法,其特征在于,包括如下步骤:(1)将辅助爬楼设备铺设在建筑物楼梯上,并使导板和最下端的台阶装置铺在与建筑物楼梯最下端的台阶连接的平面上,使其余的台阶装置依次铺在建筑物楼梯的台阶上;

(2)操作收放机构,收放机构的卷绕盘旋转,拉索逐渐缠绕到卷绕盘上,拉索同时带动各台阶装置的呈水平状态的踏板向上翻转;

(3)当拉索完全卷起并呈紧绷状态后,所有台阶装置的踏板处于同一倾斜平面内,形成用于通行的斜坡面;

(4)操作锁止结构将卷绕盘锁止固定,使踏板保持倾斜状态。
