1.一种改性阳离子交换树脂的制备方法，其特征在于，所述制备方法包括：(1)将阳离子交换树脂置于硫酸亚锡溶液中浸泡15-32h后取出，得到树脂A1；

(2)在氧化剂存在下，将树脂A1置于氢氧化钠溶液中浸泡3-10h后取出，得到树脂A2；

(3)将树脂A2烘干，得到改性阳离子交换树脂；其中，相对于100重量份的阳离子交换树脂，所述硫酸亚锡的用量为20-100重量份，所述氢氧化钠的用量为0.5-20重量份，所述氧化剂的用量为0.1-10重量份，所述氧化剂为过氧化物、重铬酸钾和高锰酸钾中的一种或多种。

2.根据权利要求1所述的制备方法，其中，相对于100重量份的阳离子交换树脂，所述硫酸亚锡的用量为45-70重量份，所述氢氧化钠的用量为2-10重量份，所述氧化剂的用量为1-

5重量份。

3.根据权利要求1所述的制备方法，其中，所述阳离子交换树脂为强酸型阳离子交换树脂。

4.根据权利要求3所述的制备方法，其中，所述阳离子交换树脂为苯乙烯系和丙烯酸系阳离子交换树脂中的一种或多种。

5.根据权利要求2或3所述的制备方法，其中，所述氧化剂为过氧化氢。

6.根据权利要求2或3所述的制备方法，其中，所述阳离子交换树脂与所述硫酸亚锡溶液的体积比1：1.5-3，所述阳离子交换树脂与所述氢氧化钠溶液的体积比为1：1-2。

7.根据权利要求2或3所述的制备方法，其中，步骤(1)中还包括将阳离子交换树脂先放置于水中浸泡18-30h后再放置于硫酸亚锡溶液中。

8.根据权利要求2或3所述的制备方法，其中，步骤(2)中还包括将树脂A1洗涤后再放置于氢氧化钠溶液中。

9.根据权利要求2或3所述的制备方法，其中，步骤(3)中还包括将树脂A2洗涤后再烘干，且烘干温度为50-80℃。

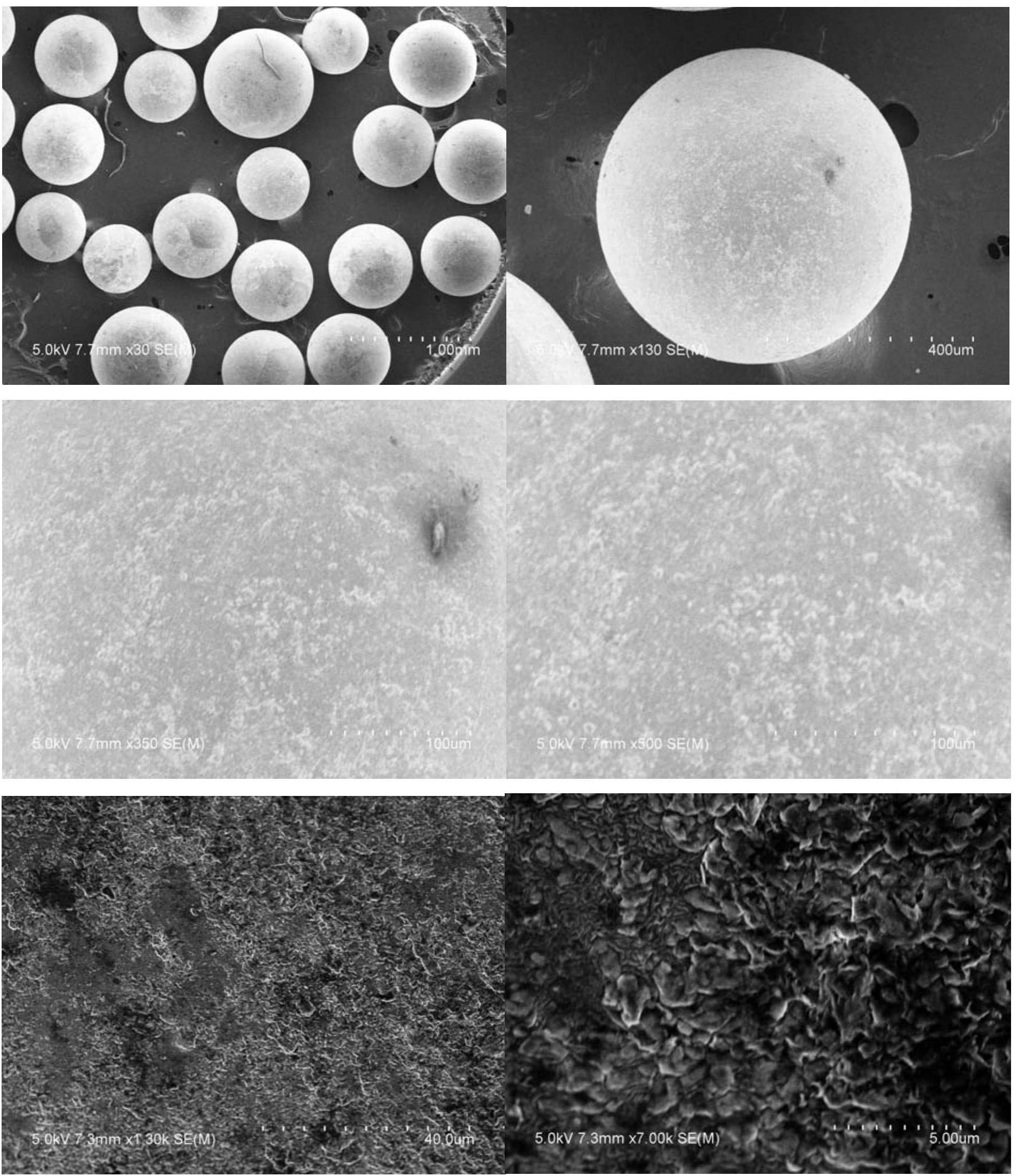

10.一种根据权利要求1-9中任意一项所述的制备方法制得的改性阳离子交换树脂。

11.一种根据权利要求10所述的改性阳离子交换树脂在光催化降解次甲基蓝中的应用。

12.一种含有次甲基蓝的待处理水的处理方法，其特征在于，该处理方法为将权利要求

10所述的改性阳离子交换树脂在光照条件下置于待处理水中，其中，所述改性阳离子交换树脂在含有次甲基蓝的待处理水中的用量为1-15g/L。

13.根据权利要求12所述的处理方法，其中，所述改性阳离子交换树脂在待处理水中的用量为3-7g/L。
