1.一种含二-（对-（N,N,N-十二烷基二甲氨基溴化铵）苯甲醛）缩肼电解液，其特征在于该含二-（对-（N,N,N-十二烷基二甲氨基溴化铵）苯甲醛）缩肼电解液由浓度为0.7mmol/L的二-（对-（N,N,N-十二烷基二甲氨基溴化铵）苯甲醛）缩肼双子表面活性剂和浓度为6mol/L含饱和ZnO的KOH溶液组成；

所述二-（对-（N,N,N-十二烷基二甲氨基溴化铵）苯甲醛）缩肼双子表面活性剂的结构式为：

。

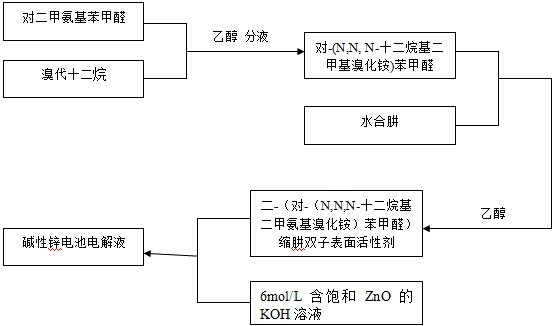

2.一种制备如权利要求1所述的含二-（对-（N,N,N-十二烷基二甲氨基溴化铵）苯甲醛）缩肼电解液的方法，其特征在于具体步骤为：

(1)称取2克对二甲氨基苯甲醛溶于盛有30mL无水乙醇的三口烧瓶中，溶解完全后，加热回流，温度设为78℃，回流过程中，向三口烧瓶中缓慢滴加4.8mL的溴代十二烷，直至滴加完毕，反应48小时后，制得绿色油状物即为对-(N,N, N-十二烷基二甲基溴化铵)苯甲醛；将该未处理过的对-(N,N, N-十二烷基二甲基溴化铵)苯甲醛加热溶解在乙醇中，冷却，分层，分液，弃去上层含未反应完的溴代十二烷的乙醇液，下层为对-(N,N, N-十二烷基二甲基溴化铵)苯甲醛；取该处理后的对-(N,N, N-十二烷基二甲基溴化铵)苯甲醛加热溶解在乙醇中，加入0.34克水合肼发生缩合反应，在70℃下回流反应12 小时后，冷却半小时，析出沉淀，过滤，用乙醇洗涤，干燥，制得橘红色固体即为二-（对-（N,N,N-十二烷基二甲氨基溴化铵）苯甲醛）缩肼双子表面活性剂；

(2)称取步骤(1)制备的二-（对-（N,N,N-十二烷基二甲氨基溴化铵）苯甲醛）缩肼双子表面活性剂，溶解于6mol/L含饱和ZnO的KOH溶液中，使二-（对-（N,N,N-十二烷基二甲氨基溴化铵）苯甲醛）缩肼双子表面活性剂在溶液中的浓度为0.7mmol/L，充分混合，即制得含有二-（对-（N,N,N-十二烷基二甲氨基溴化铵）苯甲醛）缩肼双子表面活性剂的碱性锌电池电解液。
