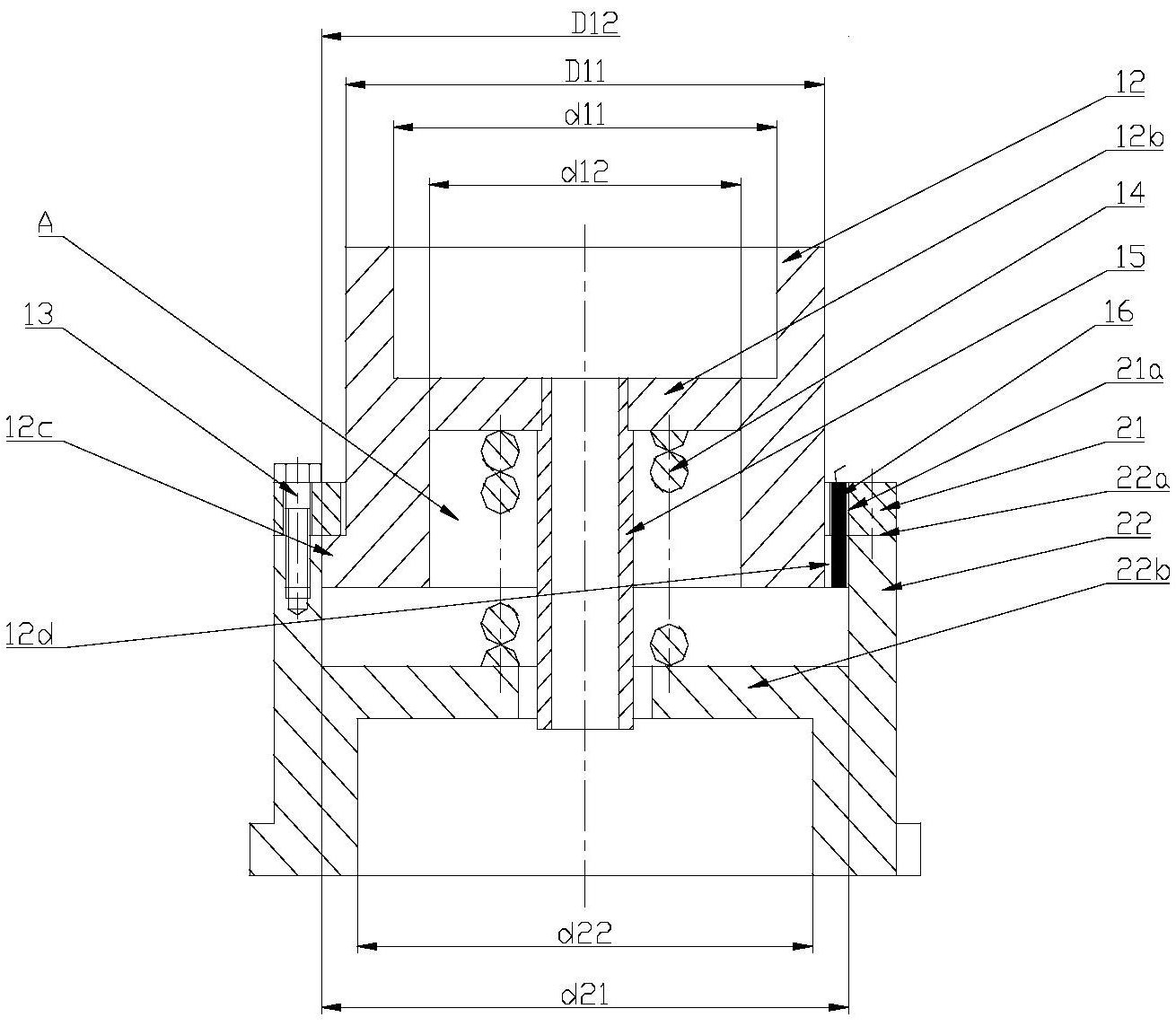

1.一种拉力试验机的弹簧力值传感器,包括上、下压力筒,感应弹簧,限位法兰和位移传感器;其特征在于:所述压力筒为上、下端面分别设有上大下小沉孔的纵剖面类似“H”形的圆筒体,所述上压力筒的下端设有外凸缘,外凸缘上开设有一条轴向沟槽,所述上压力筒的下端插入下压力筒的上沉孔中构成一个封闭压力腔;所述感应弹簧竖直安置在封闭压力腔内;所述限位法兰套装在所述上压力筒的外圆上与被插入的下压力筒的上端平面固定连接,限位法兰内圆周面对应上压力筒外凸缘上开设的沟槽处开设有相同的轴向沟槽;所述位移传感器的一端安置在限位法兰内圆周面开设有的轴向沟槽中,另一端安置在上压力筒外凸缘开设的沟槽中。
2.如权利要求1所述的一种拉力试验机的弹簧力值传感器,其特征在于:所述的力值传感器还设有导向装置,所述导向装置是指在上压力筒外侧设置的凸块与限位法兰的内圆周面上设置的滑槽相配合,限制上压力筒在下压力筒内相对转动。
3.如权利要求1所述的一种拉力试验机的弹簧力值传感器,其特征在于:所述压力筒的上、下沉孔间还设有贯穿的中心孔,并在上压力筒的中心孔中固定连接有一根芯轴,芯轴的另一端可上下移动穿插在下压力筒的中心孔中。
4.如权利要求3所述的一种拉力试验机的弹簧力值传感器,其特征在于:所述的芯轴为空心圆管;所述芯轴在上压力筒的中心孔中的固定连接为螺纹连接。
5.如权利要求1所述的一种拉力试验机的弹簧力值传感器,其特征在于:所述的固定连接为螺钉连接。
6.如权利要求1所述的一种拉力试验机的弹簧力值传感器,其特征在于:所述感应弹簧为碟形弹簧。
