1.一种铒镱共掺铌酸盐透明玻璃陶瓷，其特征在于：该透明玻璃陶瓷的化学组成及其摩尔百分比含量如下：52SiO2-8Nb2O5-15CaCO3-20H3BO3-5BaCO3-0.2Er2O3-2Yb2O3。

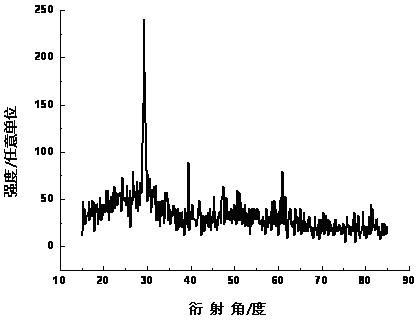

2.根据权利要求1所述的铒镱共掺铌酸盐透明玻璃陶瓷，其特征在于：主晶相为铌酸钙。

3.根据权利要求1所述的铒镱共掺铌酸盐透明玻璃陶瓷，其特征在于：厚度为1mm的透明玻璃陶瓷在可见光区的透过率为81~82%。

4.根据权利要求1所述的铒镱共掺铌酸盐透明玻璃陶瓷的制备方法，其特征在于：该方法由以下工艺步骤所组成：

1）按组成计算称取各组分，并将上述组分充分混合均匀，置于刚玉坩埚或铂金坩埚中，放入硅钼炉中，升温至1300~1500℃，使原料熔融成液态，并在1300~1500℃恒温1~3小时后，将坩埚中的液体倒在已预热的不锈钢模具上固化成型，迅速放入450℃马弗炉中，保温

3小时，随炉降至室温，制得铒镱共掺透明铌酸盐玻璃；

2）将透明铌酸盐玻璃样品放入箱式电阻炉中，采用一步热处理，再以3~5℃/分钟的升温速率升温至760~820℃，保温1~2小时，得到铒镱共掺透明铌酸盐玻璃陶瓷；

3）将制得的铒镱共掺透明铌酸盐玻璃陶瓷用切割机切割，然后用不同颗粒尺寸的金刚砂粉料对玻璃陶瓷进行双面镜面研磨和抛光，磨抛达到旧标准光洁度的11级，最终得到铒镱共掺杂的透明玻璃陶瓷样品厚度为1mm。
