1.一种锡青铜-不锈钢双金属耐磨件的制备方法，其特征在于，根据所需尺寸将不锈钢材料加工成钢背毛坯，将加工好的钢背毛坯放在镁砂坩埚中，再将锡青铜放置于镁砂坩埚中，一起放在气氛保护高温烧结炉中进行液固扩散连接，最后经过退火热处理，精加工得到锡青铜-不锈钢双金属耐磨件；

液固扩散连接的具体操作为：首先对气氛保护高温烧结炉充入还原性气体H2，当气体纯度达到95vol％以上后，开始加热30～50min至温度达到550～800℃保温45～80min，利用还原性气体H2除去不锈钢表面钝化层Cr2O3·FeO；然后，再加热20～40min，温度达到950～

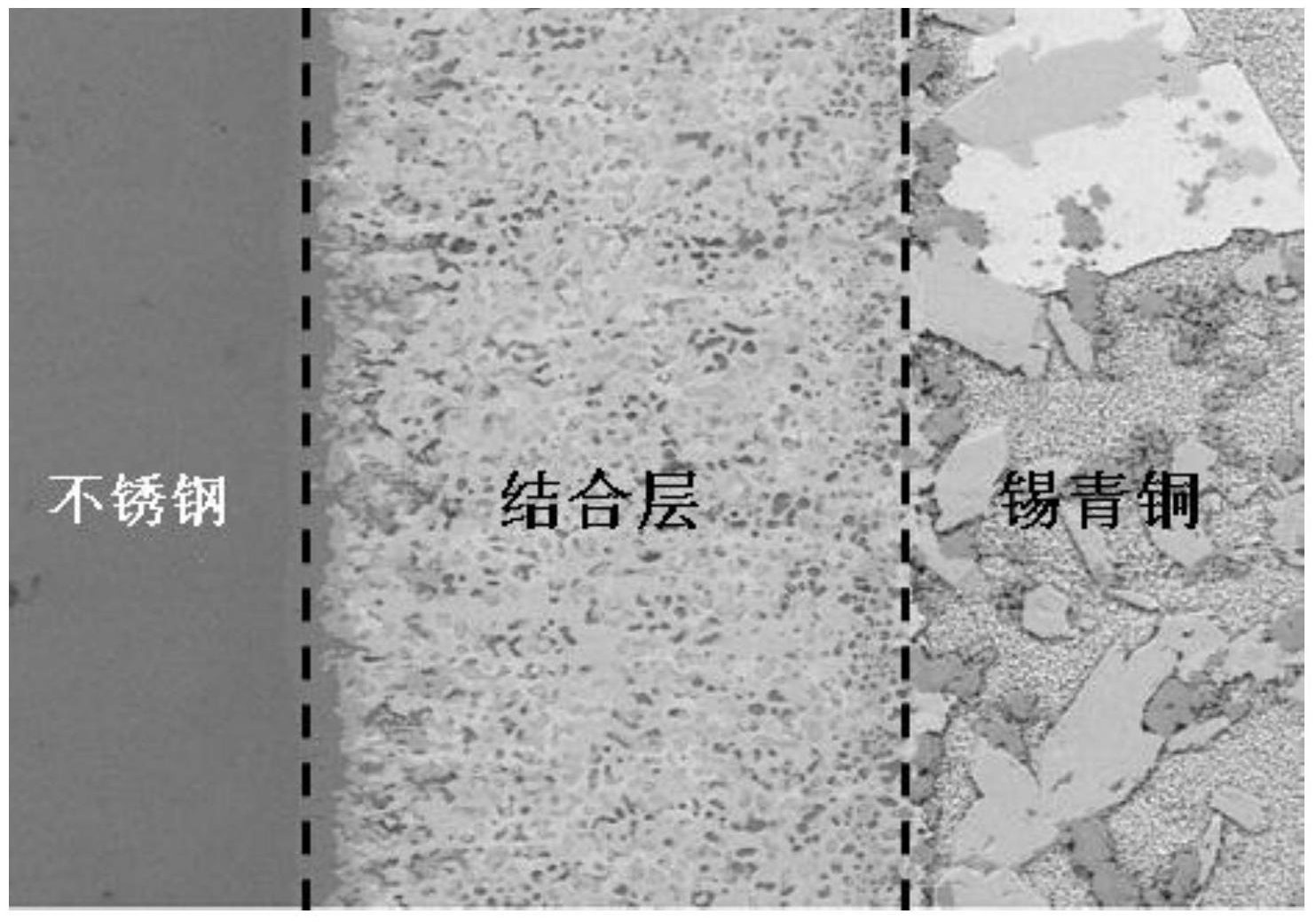

1200℃，保温1～3h，待锡青铜熔液完全将不锈钢浸润，并在不锈钢表面充分地进行液固扩散后冷却。

2.根据权利要求1所述的锡青铜-不锈钢双金属耐磨件的制备方法，其特征在于，退火热处理的温度为300～400℃、时间为50～80min。
