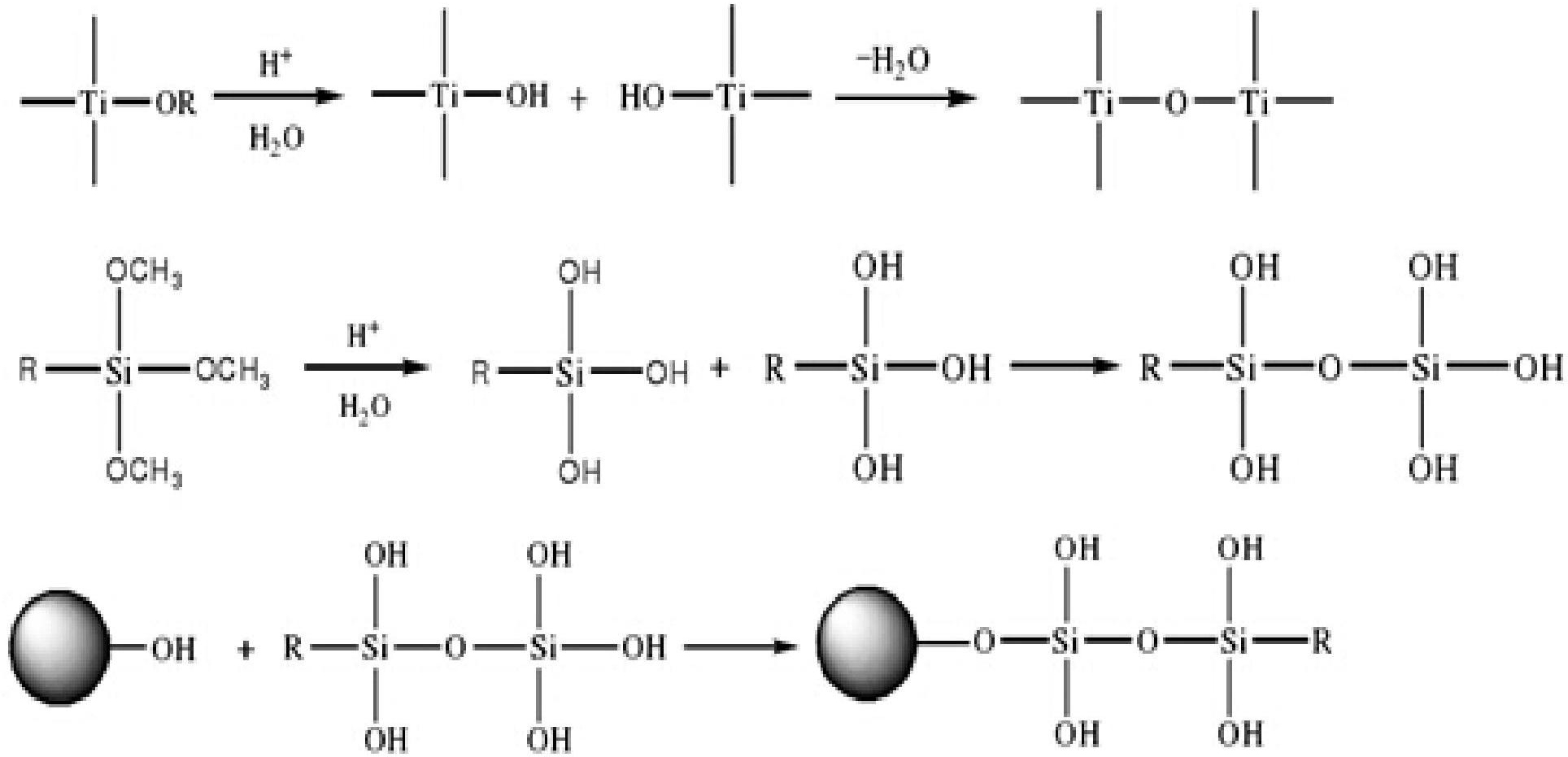

1.一种改性纳米二氧化钛的制备方法，其特征在于，所述制备方法包括：(1)将无水乙醇、冰醋酸和硅烷偶联剂混合，得到混合物M1；

(2)在pH值为5.5-7.5的环境下，向混合物M1中加入钛酸正四丁酯并混合反应，得到溶胶状混合物M2；

(3)将混合物M2干燥并研磨，得到改性纳米二氧化钛；其中，相对于10体积份的钛酸正四丁酯，所述无水乙醇的用量为65-135体积份，所述冰醋酸的用量为1-2.5体积份，所述硅烷偶联剂的用量为0.3-1.7体积份。

2.根据权利要求1所述的制备方法，其中，相对于10体积份的钛酸正四丁酯，所述无水乙醇的用量为80-120体积份，所述冰醋酸的用量为1.3-2体积份，所述硅烷偶联剂的用量为0.6-1.4体积份。

3.根据权利要求1或2所述的制备方法，其中，所述硅烷偶联剂为KH570硅烷偶联剂。

4.根据权利要求1或2所述的制备方法，其中，步骤(2)中所述混合过程为剧烈搅拌混合，且搅拌混合时间为2-6h；优选地，搅拌混合时间为3-5h。

5.根据权利要求1或2所述的制备方法，其中，步骤(2)中pH值的调节为向混合物M2中加入pH调节剂。

6.根据权利要求5所述的制备方法，其中，所述pH调节剂为盐酸。

7.根据权利要求6所述的制备方法，其中，所述盐酸的浓度为0.8-1.2mol/L。

8.根据权利要求1或2所述的制备方法，其中，步骤(3)中还包括对研磨后的混合物M2进行洗涤。

9.根据权利要求8所述的制备方法，其中，洗涤方式为使用无水乙醇和蒸馏水交替洗涤，且交替洗涤次数为3-7次。

10.一种根据权利要求1-9中任意一项所述的制备方法制得的改性纳米二氧化钛。
