专利号: 201410481818X
申请人: 华侨大学
专利类型:发明专利
专利状态:已下证
专利领域: 流体压力执行机构;一般液压技术和气动技术
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

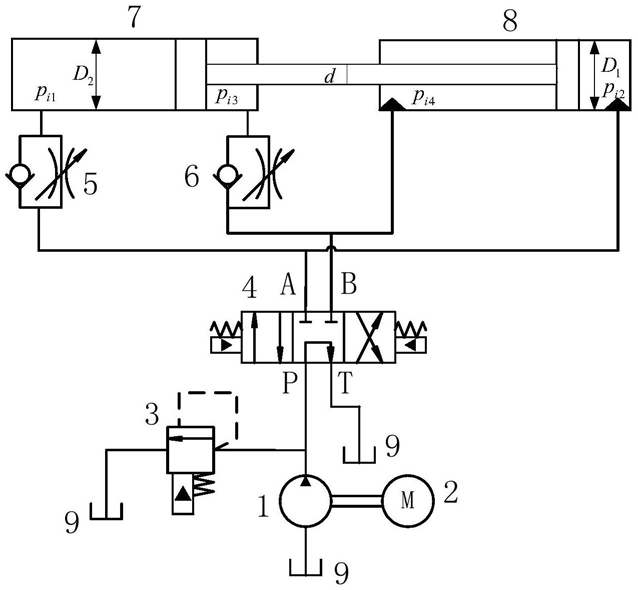

1.一种高压大流量密封件测试系统,其特征在于:包括径向柱塞泵(1)、变频电机(2)、电磁溢流阀(3)、高压电磁换向阀(4)、第一单向节流阀(5)、第二单向节流阀(6)、加载液压缸(7)和测试液压缸(8);该径向柱塞泵(1)的传动轴与变频电机(2)输出轴相连,径向柱塞泵(1)的出油口连接至电磁溢流阀(3)的进油口,径向柱塞泵(1)的进油口、电磁溢流阀(3)的出油口和高压电磁换向阀(4)的T口均连接至油箱;加载液压缸(7)的活塞杆与测试液压缸(8)的活塞杆相连;高压电磁换向阀(4)的A口分两路,一路经第一单向节流阀(5)连至加载液压缸(7)的无杆腔,另一路直接与测试液压缸(8)的无杆腔相连;高压电磁换向阀(4)的B口分两路,一路经第二单向节流阀(6)连至加载液压缸(7)的有杆腔,另一路直接与测试液压缸(8)的有杆腔相连。

2.如权利要求1所述的一种高压大流量密封件测试系统,其特征在于:所述径向柱塞泵(1)为高压小排量径向柱塞泵。

3.如权利要求1所述的一种高压大流量密封件测试系统,其特征在于:第一单向节流阀(5)包括并联的单向阀和节流阀,单向阀的导通方向为高压电磁换向阀(4)的A口流向加载液压缸(7)无杆腔。

4.如权利要求1所述的一种高压大流量密封件测试系统,其特征在于:第二单向节流阀(6)包括并联的单向阀和节流阀,单向阀的导通方向为高压电磁换向阀(4)的B口流向加载液压缸(7)有杆腔。

5.如权利要求1所述的一种高压大流量密封件测试系统,其特征在于:所述加载液压缸(7)和所述测试液压缸(8)的活塞杆直径相同,所述加载液压缸(7)的无杆腔直径D2小于测试液压缸(8)的无杆腔直径D1。
