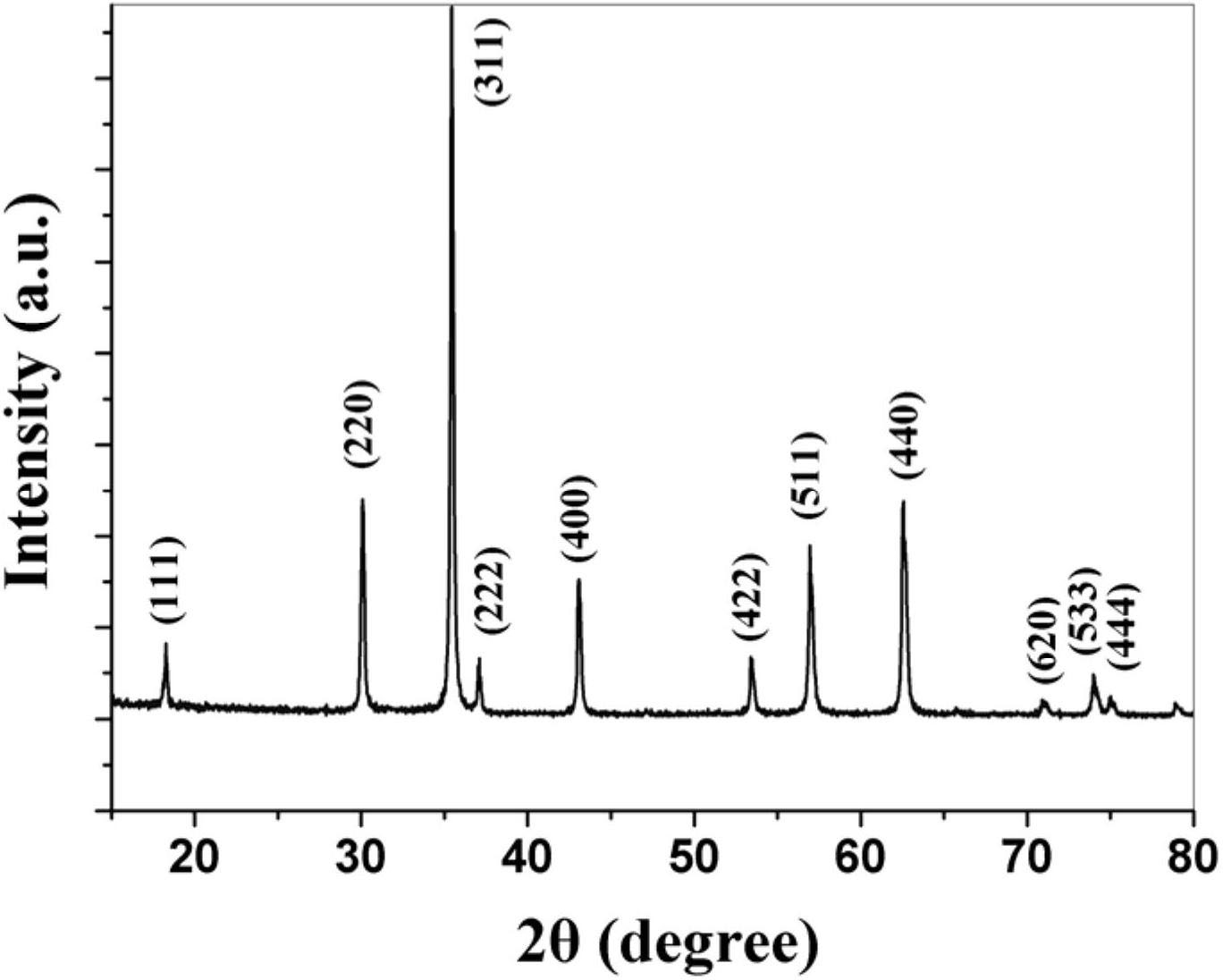

1.一种制备铁酸盐纳米薄片的方法，其特征在于：将作为原料的二价金属化合物、作为原料的三价铁化合物、作为熔盐的氯化钠以及作为熔盐的氯化钾研磨，混合均匀，将混合物放置于坩埚中，再将坩埚放入管式炉中，升温至800℃～880℃焙烧4h～6h，经后处理得到纳米铁酸盐；所述原料与所述熔盐的摩尔比为3∶11y，其中13≤y≤50，所制得的纳米铁酸盐为铁酸盐纳米薄片；所述原料中的二价金属与三价铁的摩尔比为x∶3-x，其中

0.01≤x≤1；所述熔盐中的氯化钠与氯化钾的摩尔比为10∶1；

所述的三价铁化合物为氧化铁、氢氧化铁、硝酸铁、乙酸铁、草酸铁或者碳酸铁；

所述的二价金属化合物为二价金属氧化物、二价金属氢氧化物、二价金属硝酸盐、二价金属乙酸盐、二价金属草酸盐或者二价金属碳酸盐；

所述的二价金属为铅、钴、锡中的一种或者两种；升温焙烧前，管式炉中通入惰性气体。
