1.一种粒径可控银纳米粒子的制备方法，其特征在于：包括以下步骤：

1）将硝酸银和表面活性剂溶于乙二醇中配成溶液A；将氯化钠溶于乙二醇中配成溶液B；

2）将溶液A和溶液B两种溶液混合作为反应溶液，转移到锥形瓶中，进行微波照射反应，得到银纳米粒子。

2.根据权利要求1所述的银纳米粒子的制备方法，其特征在于：所述溶液A中，硝酸银的摩尔浓度为0.01~ 0.05 mol/L。

3.根据权利要求1所述的银纳米粒子的制备方法，其特征在于：所述溶液A中，表面活性剂为聚乙烯吡咯烷酮。

4.根据权利要求3所述的银纳米粒子的制备方法，其特征在于：所述溶液A中，表面活性剂的用量为0.1 ~ 0.5 g/100 ml。

5.根据权利要求1所述的银纳米粒子的制备方法，其特征在于：所述溶液B中，氯化钠的摩尔浓度为0.01 ~ 0.05 mol/L。

6.根据权利要求1所述的银纳米粒子的制备方法，其特征在于：所述反应溶液中，硝酸银与氯化钠的摩尔比为1: 1 ~ 1: 5。

7.根据权利要求1所述的银纳米粒子的制备方法，其特征在于：所述反应的温度为室温（25℃），微波照射时间为0.5~1小时。

8.根据权利要求1至7任意一项所述的银纳米粒子的制备方法，其特征在于：还包括以下步骤：

1）微波照射反应后，将悬浊反应液进行离心分离，然后用去离子水和无水乙醇洗涤沉淀物；

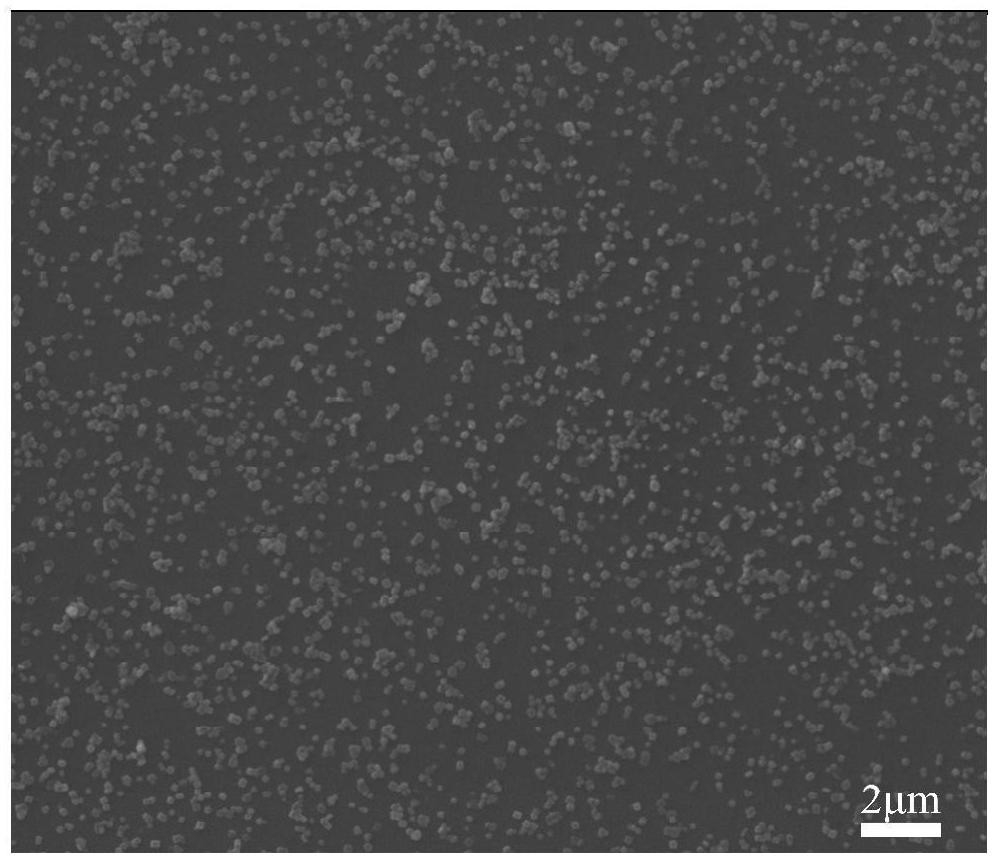

2）将沉淀物放在真空干燥箱内40 ~ 60 ℃下干燥，烘干时间为4 ~ 6小时，最终得到黑色银粉末。
