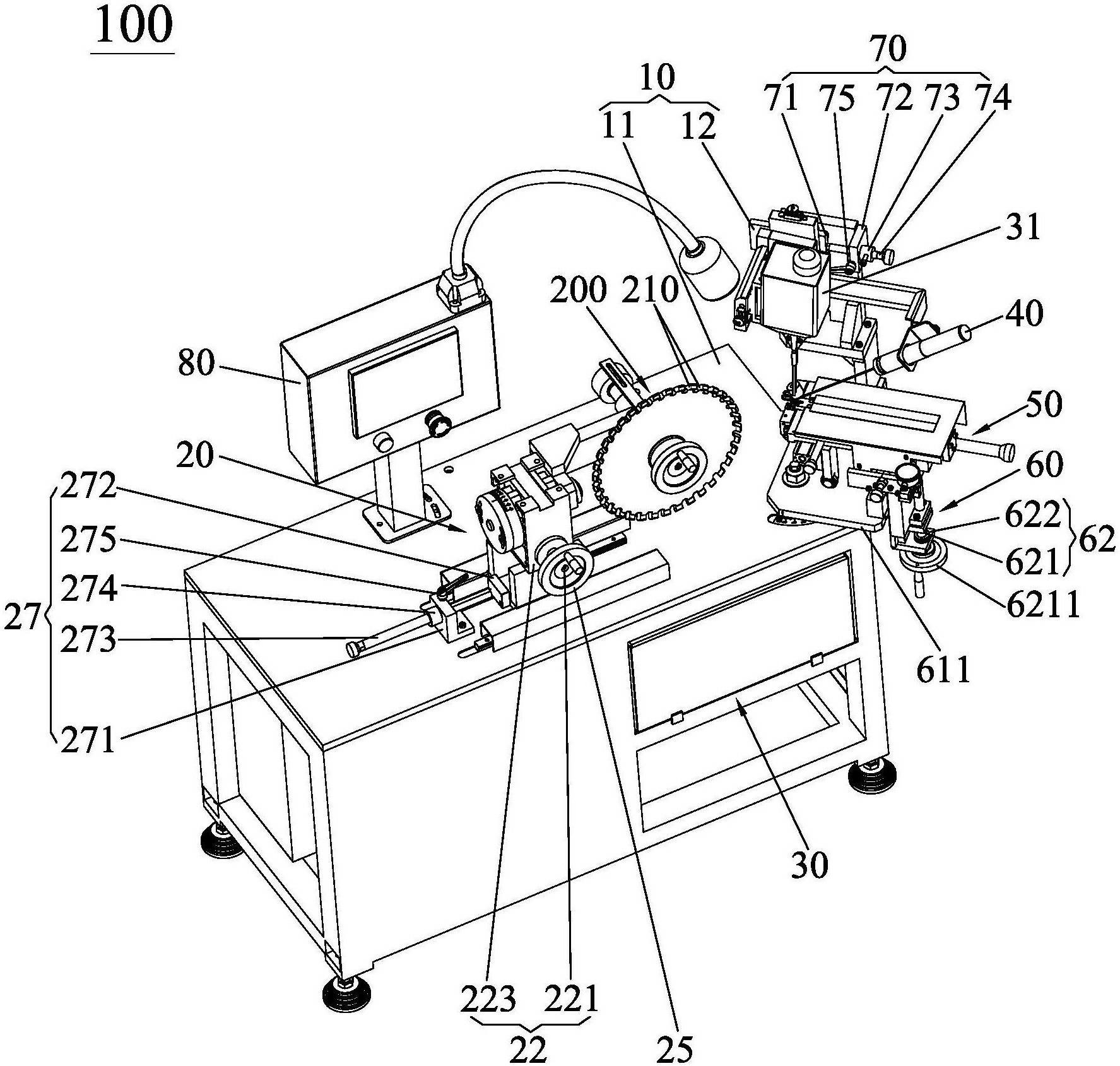

1.一种圆盘刀具用焊接机,包括机架、圆盘刀具承载调整机构、焊接机构、测温仪、刀头夹紧传送机构及对所述刀头夹紧传送机构调整的第一调整机构,所述机架包含水平座架及竖直座架,所述圆盘刀具承载调整机构装于所述水平座架上,所述焊接机构的焊接头和所述测温仪均安装在所述竖直座架上,且所述焊接头及测温仪分别与所述圆盘刀具承载调整机构所承载的圆盘刀具相对应,所述第一调整机构安装于所述水平座架并与所述刀头夹紧传送机构连接,其特征在于,所述圆盘刀具承载调整机构包含第一安装座、减速箱、连接支架、承载轴及旋转操作手柄,所述第一安装座设于所述水平座架上,所述减速箱装配于所述第一安装座上并具有沿水平方向布置的输入轴及输出轴,所述输入轴带动所述输出轴转动,所述旋转操作手柄安装在所述输入轴上,所述连接支架的一端安装在所述输出轴上,所述承载轴装配于所述连接支架的另一端上,且所述承载轴设有对套设于该承载轴上的圆盘刀具进行固定的固定组件;所述第一调整机构包括调整架体、竖直调整组件及水平调整组件,所述调整架体包含竖直安装板及绕一竖直枢转中心线枢接于所述水平座架上的水平承载板,所述水平承载板开设有以所述竖直枢转中心线为圆心的弧形调节通槽,所述水平座架设有穿置于所述弧形调节通槽内并与该水平座架螺纹连接的第一螺钉,所述第一螺钉选择性地阻挡或允许所述水平承载板相对所述水平座架枢转,所述竖直调整组件安装在所述水平承载板上并与所述竖直安装板连接,所述水平调整组件安装在所述竖直安装板上并与所述刀头夹紧传送机构连接。
2.如权利要求1所述的圆盘刀具用焊接机,其特征在于,所述输出轴的两端分别伸出所述减速箱的箱体外,所述连接支架安装在所述输出轴的一端,所述输出轴的另一端沿该输出轴的周向安装有一角度刻度尺。
3.如权利要求1或2所述的圆盘刀具用焊接机,其特征在于,所述承载轴沿其径向向外延伸出与所述承载轴上的圆盘刀具之一端面相抵触的阻挡环,所述固定组件包含压紧套环及转动操作手柄,所述压紧套环套设于所述承载轴上并与所述承载轴上的圆盘刀具之另一端面相抵触,所述转动操作手柄与所述承载轴的末端螺纹连接,且所述转动操作手柄顶推所述压紧套环朝靠近所述阻挡环处移动而使所述压紧套环与所述阻挡环共同夹紧所述承载轴上的圆盘刀具。
4.如权利要求1所述的圆盘刀具用焊接机,其特征在于,所述第一安装座沿所述输出轴的轴向滑动地安装于所述水平座架上,且所述第一安装座与所述水平座架之间设置有调节两者之间距离的第一距离调整组件,所述第一距离调整组件包括第一安装块、第一移动块、第一导向杆、第一导套及第一锁定操作件,所述第一安装块及第一移动块均沿竖直方向布置,且所述第一安装块安装在所述水平座架上,所述第一移动块安装在所述第一安装座上,所述第一导套沿所述输出轴的轴向穿置于所述第一安装块内,所述第一导向杆沿所述输出轴的轴向穿置于所述第一导套内,且所述第一导向杆的一端伸向所述第一移动块并与该第一移动块固定连接,所述第一导向杆的另一端沿远离所述第一移动块的方向延伸并形成悬空端,所述第一锁定操作件安装在所述第一安装块上并选择性地阻挡或允许所述第一导向杆与所述第一导套之间相对滑动。
5.如权利要求1所述的圆盘刀具用焊接机,其特征在于,所述竖直调整组件包含竖直调整操作杆及竖直安装座,所述竖直安装座固定于所述水平承载板上,所述竖直安装板沿竖直方向滑动地安装于所述竖直安装座上,所述竖直调整操作杆沿竖直方向穿置于所述竖直安装座上,且所述竖直调整操作杆的底端露出所述竖直安装座形成竖直调整操作部,所述竖直调整操作杆的顶端穿置于所述竖直安装板并与该竖直安装板螺纹啮合传动;所述水平调整组件包含水平调整操作杆及水平安装座,所述水平安装座滑动地装配于所述竖直安装板上,所述刀头夹紧传送机构安装在所述水平安装座上,所述水平调整操作杆呈可转动地穿置于所述竖直安装板上,且所述水平调整操作杆的一端露出所述竖直安装板形成水平调整操作部,所述水平调整操作杆的另一端穿置于所述水平安装座并与该水平安装座螺纹啮合传动。
6.如权利要求5所述的圆盘刀具用焊接机,其特征在于,所述刀头夹紧传送机构包含水平移动座、水平直线驱动器、滑动支撑组件及供夹紧刀头用的夹紧组件,所述水平移动座沿交错于所述水平安装座的滑动方向滑动地装配于所述水平安装座上,且所述水平移动座的一端沿平行于所述水平承载板的方向伸出所述水平安装座并形成悬空部,所述悬空部位于所述水平承载板对应的上方,所述夹紧组件安装在所述悬空部上,所述水平直线驱动器安装在所述水平安装座上并驱使所述水平移动座滑动,所述滑动支撑组件支撑于所述悬空部及水平承载板之间,且所述滑动支撑组件包含沿竖直方向布置的支撑架及置于所述水平承载板上并可在该水平承载板上滑动的接触滑动件,所述接触滑动件安装于所述支撑架的底端,所述支撑架的顶端与所述悬空部和/或夹紧组件相连接。
7.如权利要求6所述的圆盘刀具用焊接机,其特征在于,所述支撑架包括第一支撑架及第二支撑架,所述第一支撑架的顶端与所述悬空部和/或夹紧组件连接,所述第一支撑架的底端与所述第二支撑架的顶端呈可调节两者之间距离的设置,所述接触滑动件装配于所述第二支撑架的底端。
8.如权利要求7所述的圆盘刀具用焊接机,其特征在于,所述第一支撑架及第二支撑架中的一者开设有沿竖直方向布置的长形孔,所述第一支撑架及第二支撑架中的另一者开设有螺纹孔,一第二螺钉穿过所述长形孔并与所述螺纹孔连接,且所述第二螺钉选择性地阻挡或允许所述第一支撑架及第二支撑架之间滑动调节。
9.如权利要求6所述的圆盘刀具用焊接机,其特征在于,所述夹紧组件包含气动手指及相互配合的第一夹紧块和第二夹紧块,所述气动手指安装在所述悬空部上,且所述气动手指包含沿水平方向布置且相互可做张闭运动的第一夹爪及第二夹爪,所述第一夹爪及第二夹爪的张闭方向与所述水平移动座的移动方向相交错,所述第一夹紧块安装在所述第一夹爪上,所述第二夹紧块安装在所述第二夹爪上。
10.如权利要求1所述的圆盘刀具用焊接机,其特征在于,所述焊接头与所述竖直座架之间还设置有一防碰撞机构,所述防碰撞机构包括防碰移动座、固定块、第二导向杆、第二导套及第二锁定操作件,所述防碰移动座沿所述圆盘刀具承载调整机构所承载圆盘刀具的刀牙之倾斜方向滑动地安装在所述竖直座架上,所述焊接头安装于所述防碰移动座上,所述固定块安装在所述竖直座架上,所述第二导套沿所述刀牙的倾斜方向穿置于所述固定块上,所述第二导向杆沿所述刀牙的倾斜方向滑动地穿置于所述第二导套上,且所述第二导向杆的一端伸向所述防碰移动座并与该防碰移动座固定连接,所述第二导向杆的另一端沿远离所述防碰移动座的方向延伸形成悬空的伸出部,所述第二锁定操作件安装于所述固定块并选择性地阻挡或允许所述第二导向杆相对所述第二导套滑动。
