专利号: 2014105151898
申请人: 中国矿业大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

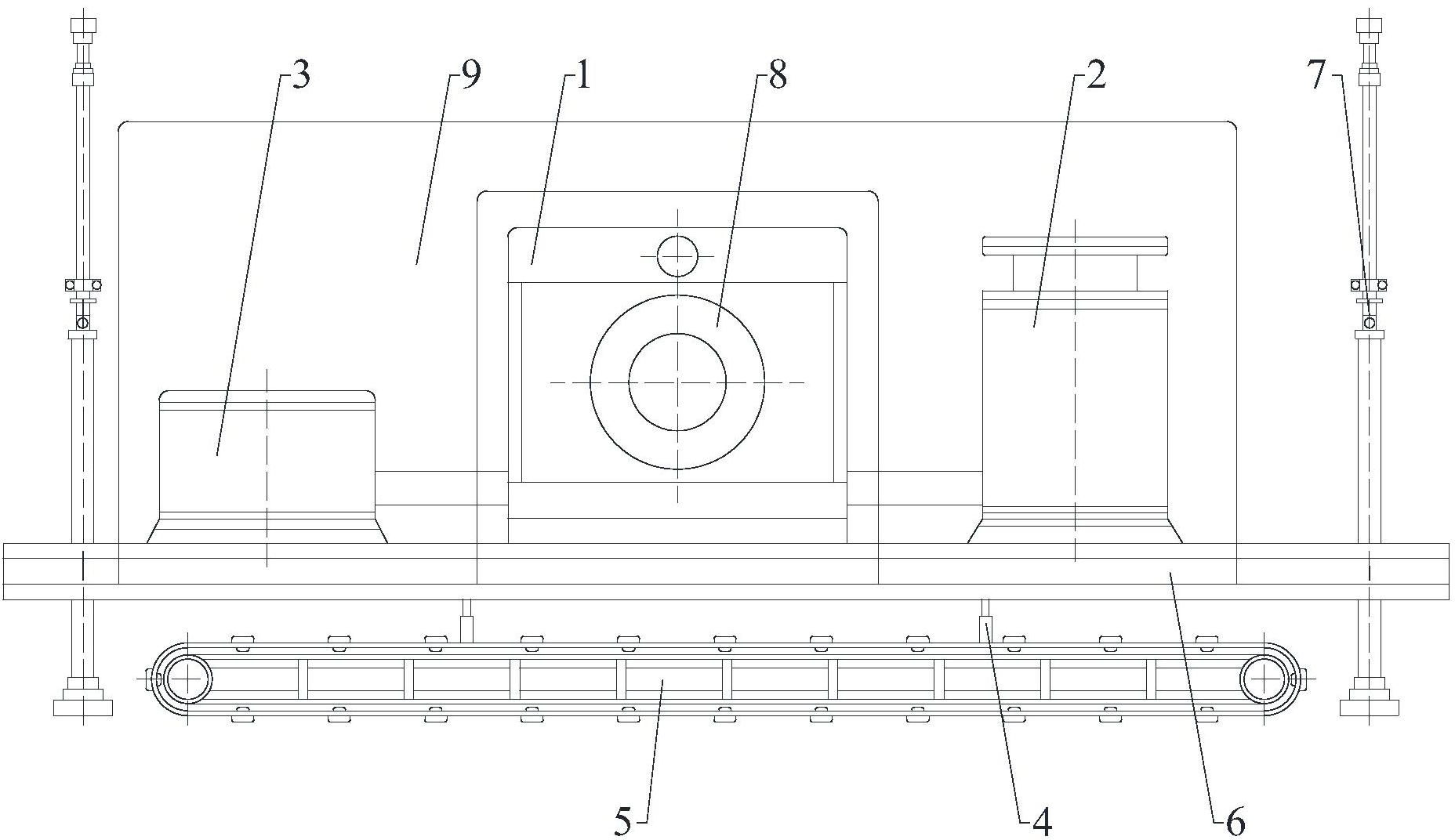

1.一种急倾斜薄煤层自行式简易钻采煤机,其特征是:该钻采煤机包括:主机、操纵台、泵站、支撑液压立柱、履带底盘、底座、稳固液压支柱、钻具总成和挡煤板;主机、操纵台、泵站和钻具总成固定在底座上,稳固液压支柱套装固定在底座四个角上,底座通过四个支撑液压立柱与履带底盘相连接;挡煤板连接在底座的一侧,钻具总成的钻头端伸出挡煤板;

所述的钻具总成由钻头、钻头接头、高扭矩输出轴、行星减速器、低扭矩输入轴、钻杆接头、钻杆、钻杆连接器和喷水装置构成;钻头、钻头接头、高扭矩输出轴、行星减速器、低扭矩输入轴、钻杆接头和钻杆顺序连接;所述钻头采用锥型钻头,通过行星减速器与钻杆连接,行星减速器的高扭矩输出轴通过钻头接头与钻头相连接,低扭矩输入轴通过钻杆接头与钻杆相连接;钻杆采用外平钻杆,两根钻杆之间通过钻杆连接器连接,钻杆有多根,并依次顺序连接;所述喷水装置固定在钻杆内部;

所述挡煤板采用全透明材料制成。

2.一种利用权利要求1所述急倾斜薄煤层自行式简易钻采煤机的开采方法,其特征在于,包括如下步骤:(1)运输顺槽内布置钻采煤机、刮板输送机以及胶带输送机,回风顺槽内放置机械设备,工作人员直接由运输顺槽进入到钻采工作面,回风顺槽只用于通风、运料,不行人;

(2)调节支撑液压立柱高度进行调整钻采煤机机身倾斜角度,使钻头和钻杆沿着煤层倾斜方向由运输顺槽向回风顺槽进行钻煤,直至运输顺槽和回风顺槽贯通形成钻硐,待钻头和钻杆完全退出钻硐后,钻采煤机整体前移,并留设钻硐煤柱,进入下一循环;

(3)钻采过程中采出的煤炭在重力作用下沿着钻硐自由下落至正下方的刮板输送机上,散落在外的煤炭以人工方式装入刮板输送机,随后转载到胶带输送机上,运送出运输顺槽;

(4)掘进期间,顺槽采用锚网支护方式,钻采期间,钻采工作面附近巷道采用铰接钢梁配合稳固液压支柱进行局部加强支护;

(5)钻采后的采空区采用不支护、自然垮落法处理;

(6)通风:采用U型通风方式,新鲜风流由运输顺槽进入到钻采工作面,经贯通后的钻硐由回风顺槽进入到回风大巷排至回风井,当煤层瓦斯涌出量较大时需增加作为通风通道的钻硐的数量,并采用局部通风机加强通风,对不作为通风通道的钻硐打上密闭,并采用移动风墙及时隔离采空区钻硐,进行封闭处理。
