1.一种医用钛金属材料，其具有抗细菌粘附和促成骨细胞生长功能，其特征在于，所述包括：钛金属纳米管基体，所述基体表面为纳米管结构，所述纳米管的管径为90-100纳米；

第一附着层，其为3-(三氟甲基)苄基硫醇附着层，其附着在所述基体的表面，通过配位键与所述基体相连；

第二附着层，其为聚乙二醇类化合物附着层，其附着在所述第一附着层的表面，通过化学键与第一附着层相连，所述聚乙二醇类化合物由甲基丙烯酸聚乙二醇甲基醚酯和甲基丙烯酸聚乙二醇酯在CuCl2和乙醇环境下发生交联反应得到；

其中，所述第二附着层中还具有与成骨细胞空间构型相匹配的空穴。

2.如权利要求1所述的医用钛金属材料，其特征在于，所述甲基丙烯酸聚乙二醇甲基醚脂的分子量为：400-600，所述甲基丙烯酸聚乙二醇酯的分子量为：500-700。

3.如权利要求1或2所述的医用钛金属材料，其特征在于，所述空穴是使用分子印迹方法，在所述甲基丙烯酸聚乙二醇甲基醚酯和甲基丙烯酸聚乙二醇酯发生交联反应的过程中引入成骨细胞，然后再使用胶原酶去除成骨细胞得到的。

4.一种如权利要求1所述的医用钛金属材料的制备方法，其特征在于，所述包括以下步骤：步骤一、预处理：钛片表面用碳化硅砂纸600号至1200号顺序抛光，然后用丙酮、乙醇和蒸馏水依次超声30分钟，80℃真空干燥，得到处理好的产物1；

步骤二、钛金属纳米管制备：在阳极氧化电解液中，将产物1连接到电源阳极，阴极采用铂片电极，将阳极氧化电压按1V/s的速度缓慢递加到最终电压，氧化过程中电解液一直电磁搅拌，阳极氧化处理完毕，立刻用大量蒸馏水冲洗，吹干，得到产物2；

步骤三、引入第一附着层：将产物2浸泡于5mmol 3-(三氟甲基)苄基硫醇中，浸泡24小时，蒸馏水洗净，干燥，得到产物3；

步骤四、分子印迹方法结合表面引发原子转移自由基聚合法进行表面改性：将甲基丙烯酸聚乙二醇甲基醚酯、甲基丙烯酸聚乙二醇酯、CuCl2加入水和乙醇中，搅拌均匀，加入成2

骨细胞，搅拌均匀，加入面积为1×1cm 的产物3，加入CuCl，通氮气保护下100℃反应45分钟得到产物4；

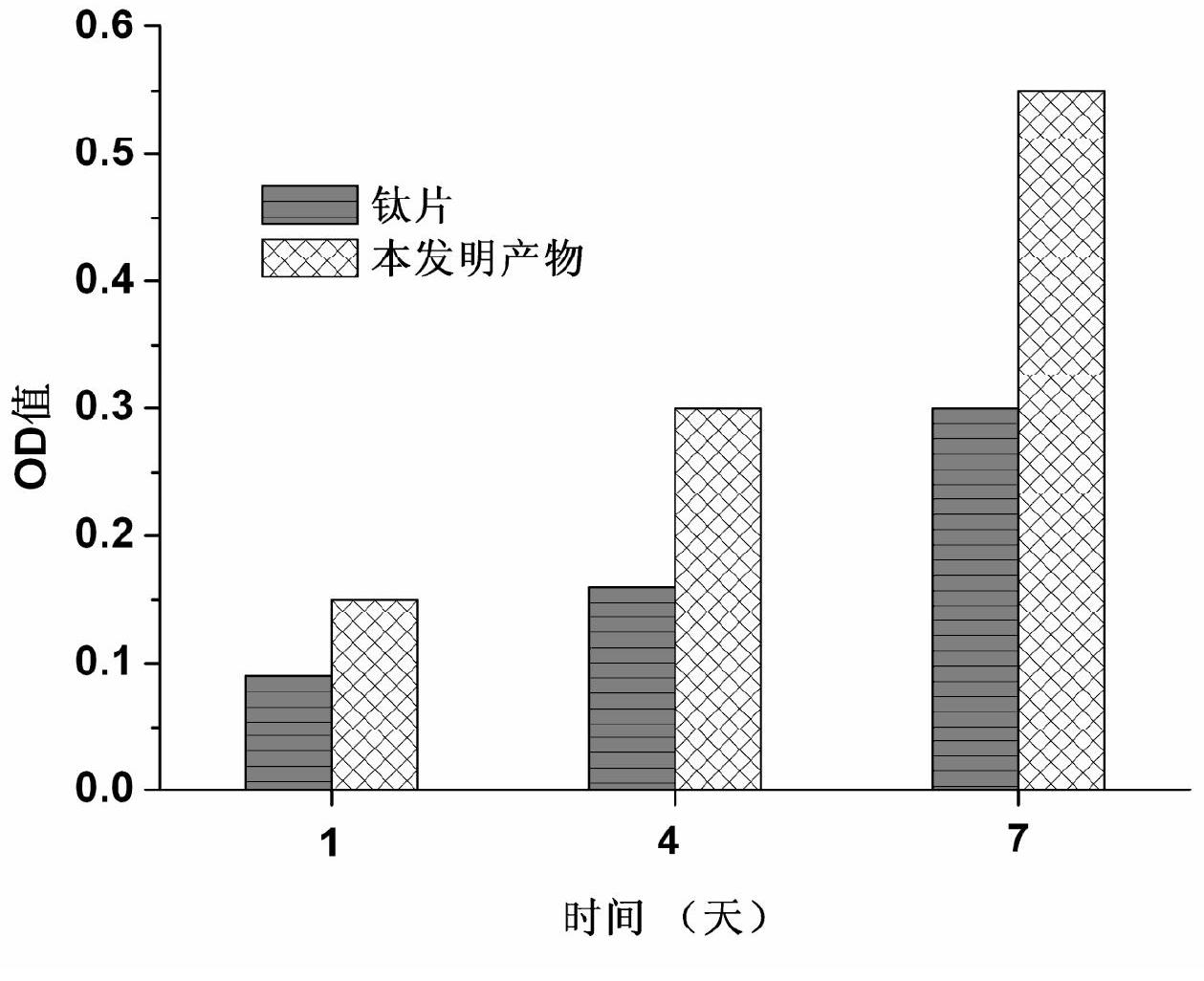

步骤五、后处理：反应结束后，取出产物4，蒸馏水洗净后放入装有1％I型胶原酶2ml的瓶中，消化30秒后取出，蒸馏水洗净后超声10分钟，取出于80℃真空干燥，得到本发明的产品。

5.如权利要求4所述的医用钛的制备方法，其特征在于，所述阳极氧化电解液为

0.5wt％HF溶液。

6.如权利要求4所述的医用钛的制备方法，其特征在于，所述甲基丙烯酸聚乙二醇甲基醚酯的用量为90-100mmol，所述甲基丙烯酸聚乙二醇酯用量为0.15-0.2mmol，所述CuCl2用量为4-6mmol，所述水的用量为20-40ml，所述乙醇用量为15-20ml。

7.如权利要求4所述的医用钛的制备方法，其特征在于，所述成骨细胞的密度为4

2×10/ml，用量为1-5ml。

8.如权利要求4所述的医用钛的制备方法，其特征在于，所述CuCl的用量为

1.5-1.8mmol。
