专利号: 2014105371559
申请人: 浙江安吉双虎竹木业有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 蒸汽的发生
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

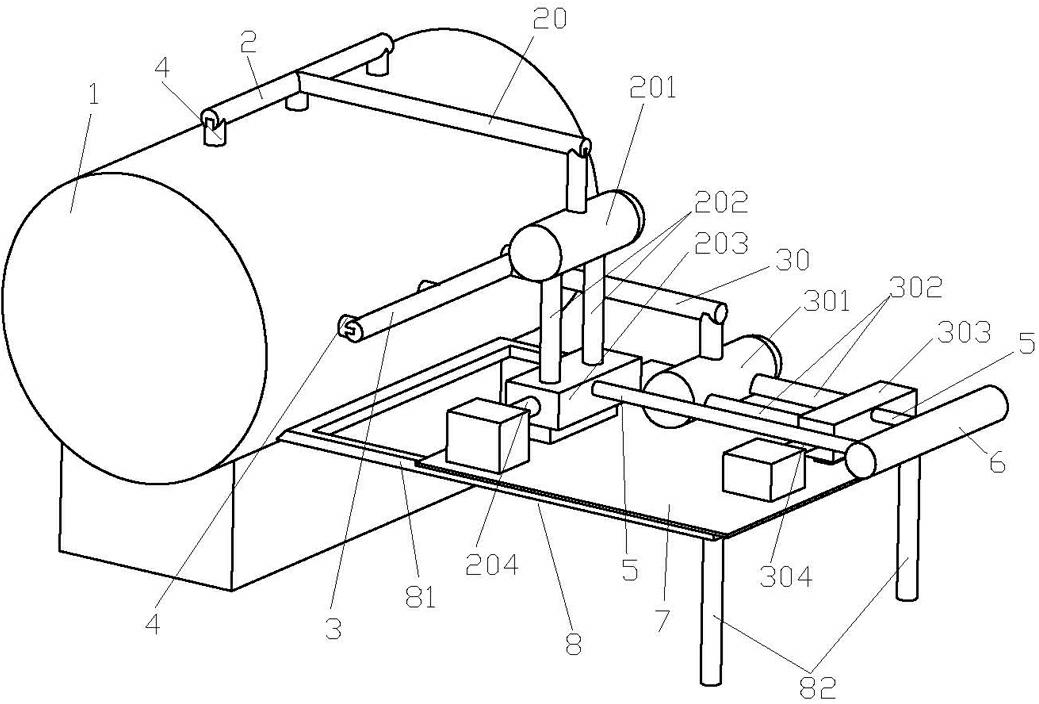

1.一种蒸汽回收装置,其特征在于:包括呈横卧状的筒形的炭化炉(1),在所述炭化炉(1)的顶部外表设有沿着所述炭化炉(1)轴向设置的高位蒸汽回收初始管(2),在所述炭化炉(1)的侧部外表设有沿着炭化炉(1)轴向设置的低位蒸汽回收初始管(3),所述高位蒸汽回收初始管(2)靠炭化炉(1)一侧连接有一排等距离分布且与所述炭化炉(1)内部连通的支管(4),所述低位蒸汽回收初始管(3)靠炭化炉(1)一侧也连接有一排等距离分布且与所述炭化炉(1)内部连通的支管(4),所述高位蒸汽回收初始管(2)靠中间的部位垂直连接有水平方向延伸的高位缓冲管(20),所述高位缓冲管(20)另一端向下方弯折并连接有高位缓冲储气罐(201),所述高位缓冲储气罐(201)连通有竖直向下的高位导通管(202),所述高位导通管(202)的下端连通有高位输出泵站(203),所述高位输出泵站(203)设有水平方向在其内腔中可伸缩的高位活塞(204),所述高位活塞(204)位于高位输出泵站(203)外部的部位连接有伸缩驱动装置,所述低位蒸汽回收初始管(3)中间的部位垂直连接有水平方向延伸的低位缓冲管(30),所述低位缓冲管(30)另一端向下方弯折并连接有低位缓冲储气罐(301),所述低位缓冲储气罐(301)连通有水平方向的低位导通管(302),所述低位导通管(302)的另一端连通有低位输出泵站(303),所述低位输出泵站(303)设有水平方向在其内腔中可伸缩的低位活塞(304),所述低位活塞(304)位于低位输出泵站(303)外部的部位也连接有伸缩驱动装置,高位输出泵站(203)和低位输出泵站(303)均通过出气管道(5)连通至同一个回收总管道(6)。

2.根据权利要求1所述的一种蒸汽回收装置,其特征在于:低位输出泵站(303)、高位输出泵站(203)和伸缩驱动装置安装于平台板(7)上,所述平台板(7)安装在支撑架(8)上。

3.根据权利要求2所述的一种蒸汽回收装置,其特征在于:伸缩驱动装置为直线电机结构或者带有曲轴传动机构的转动电机结构。

4.根据权利要求1或2或3所述的一种蒸汽回收装置,其特征在于:低位导通管(302)和高位导通管(202)内均设有电磁开关阀。

5.根据权利要求1或2或3所述的一种蒸汽回收装置,其特征在于:出气管道(5)内设有单向阀。

6.根据权利要求1或2或3所述的一种蒸汽回收装置,其特征在于:高位缓冲管(20)、高位导通管(202)、低位缓冲管(30)、低位导通管(302)、出气管道(5)上均设有安全阀。

7.根据权利要求1或2或3所述的一种蒸汽回收装置,其特征在于:高位缓冲储气罐(201)和低位缓冲储气罐(301)均呈中间为圆柱状且两端为半球状的外部形态。

8.根据权利要求7所述的一种蒸汽回收装置,其特征在于:高位缓冲管(20)与高位缓冲储气罐(201)的中间部位垂直连接,低位缓冲管(30)与低位缓冲储气罐(301)的中间部位垂直连接。

9.根据权利要求8所述的一种蒸汽回收装置,其特征在于:低位缓冲储气罐(301)连通有两根低位导通管(302),两根所述低位导通管(302)分别位于低位缓冲管(30)与低位缓冲储气罐(301)连接处的两侧并呈对称状,高位缓冲储气罐(201)连通有两根高位导通管(202),两根所述高位导通管(202)分别位于高位缓冲管(20)与高位缓冲储气罐(201)连接处的两侧并呈对称状。

10.根据权利要求2或3所述的一种蒸汽回收装置,其特征在于:支撑架(8)包括与炭化炉(1)的侧部连接的水平框架(81)和与所述水平框架(81)远离所述炭化炉(1)一侧的下端部位连接的支撑杆(82)。
