3+

1.Fe 掺杂多针状纳米ZnO的抑菌防霉剂的制备方法，其特征在于：由以下步骤实现：

将4.0～4.5g六水合硝酸锌和9.0～9.5g 氢氧化钠溶解在25mL水中，将[Fe/Zn]摩尔比为3%～5%的九水合硝酸铁和2.5～3.0g十二烷基硫酸钠溶解在300mL乙醇和水的混合液中，乙醇和水的体积比为5:1，搅拌均匀后将前者溶液缓慢倒入后者，机械搅拌0.5～1h、超声1～2h、75～80℃水浴保温反应3～5h，搅拌棒转速300r/min；

离心，并分别用蒸馏水和无水乙醇洗涤沉淀物3次、60～80℃干燥，将得到的粉体在3+

300～380℃马弗炉中煅烧2～3h，即得Fe 掺杂多针状纳米ZnO的抑菌防霉剂。

3+ 3+

2.由权利要求1所述的Fe 掺杂多针状纳米ZnO的抑菌防霉剂的制备方法制得的Fe掺杂多针状纳米ZnO的抑菌防霉剂。

3+

3.根据权利要求所述的Fe 掺杂多针状纳米ZnO的抑菌防霉剂，其特征在于：3+

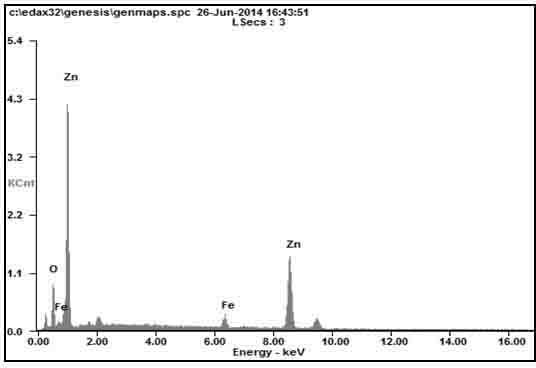

Fe 掺杂纳米ZnO的形貌为多针状，针状部分由平均直径40～60nm、长度200～500nm、针尖直径20～30nm的纳米棒组成，呈土黄色。
