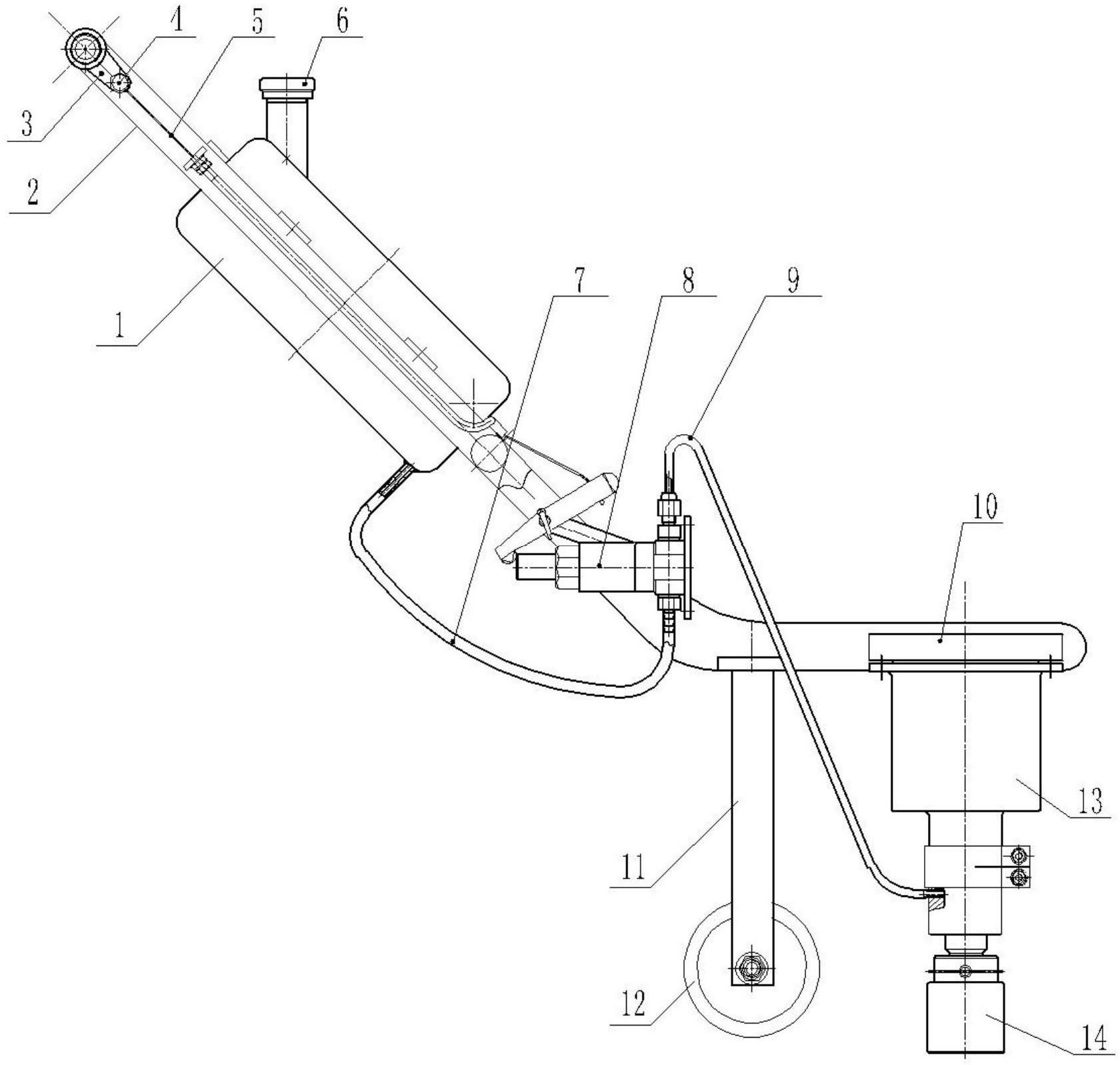

1.一种轨枕螺栓涂油扳手，包括一个机架，其特征是：在机架上部安装有油箱，在机架中部设有一个注油器，在机架的下端前、后部分别安装有冲击装置和支撑行走轮，在冲击装置下端连接有六方扳头，所述注油器的进油口通过进油管连接所述油箱的出油口，所述注油器的出油口通过出油管连接在冲击装置的下部，在机架的上端横管上安装有一个闸把，所述注油器的控制杠杆上端通过一根闸线与所述闸把连接。

2.根据权利要求1所述的轨枕螺栓涂油扳手，其特征是：所述注油器包括固定在一个立板上的油泵座，在油泵座的上、下端分别设有所述的出油口和进油口，在油泵座一侧设有吸油口且在吸油口外端连接有油泵套，所述出油口、进油口和吸油口通过设在油泵座内的油路相通，在所述油泵座的进油口内连接有进油接头，在所述油泵座的出油口内连接有出油接头，在进油接头和出油接头与油泵座之间分别设有一个单向阀，在所述油泵套内设有第一压力弹簧和抽油杆，在油泵套外面套设有杠杆支撑套并在杠杆支撑套上铰接所述的控制杠杆，所述控制杠杆下端在闸线的拉力作用下紧靠抽油杆的外端。

3.根据权利要求2所述的轨枕螺栓涂油扳手，其特征是：所述单向阀是由第二压力弹簧和密封钢珠构成，位于油泵座进油口单向阀的密封钢珠位于进油接头内并在第二压力弹簧的作用下将进油接头的内孔封堵，位于油泵座出油口单向阀的密封钢珠位于油泵座的出油口内并在第二压力弹簧的作用下将油泵座的出油口封堵。

4.根据权利要求2或3所述的轨枕螺栓涂油扳手，其特征是：在油泵套外端通过螺纹连接一个螺帽，所述杠杆支撑套通过螺帽限位。

5.根据权利要求1所述的轨枕螺栓涂油扳手，其特征是：所述冲击装置包括通过螺栓固定在机架下端的安装外套，在安装外套内设有套筒、转轴和冲击轴，所述套筒位于冲击轴上面且套在转轴外面，在转轴上部安装有推力轴承和冲击压力弹簧，在转轴下部与套筒之间分别设有相互配合的螺旋槽并在螺旋槽内设有钢球，在安装外套下端同轴连接有一个连接套，所述冲击轴下端由安装外套和连接套穿出并连接所述六方扳头，所述注油器的出油口通过出油管连接在连接套的进油孔处，在冲击轴下端设有与所述连接套的进油孔相通的注油通道。

6.根据权利要求5所述的轨枕螺栓涂油扳手，其特征是：在连接套与冲击轴之间位于所述进油孔的上下两侧分别设有油封。

7.根据权利要求5或6所述的轨枕螺栓涂油扳手，其特征是：所述转轴下端与冲击轴上端插接。

8.根据权利要求1所述的轨枕螺栓涂油扳手，其特征是：所述机架由二根主梁通过连接管和连接板焊接而成，所述连接板焊接在二根主梁的下端。
