专利号: 2014105532349
申请人: 四川仁心医疗科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 光学
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

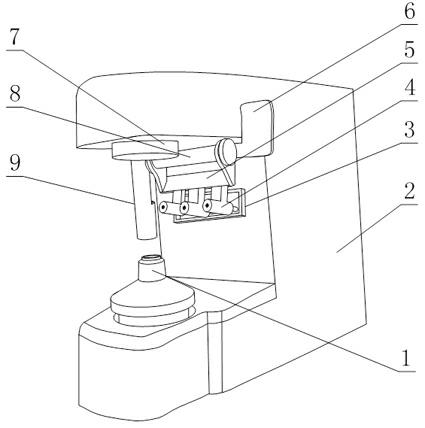

1.一种有利于提高镜片成形质量的加工设备,其特征在于,包括机架(2)、镜片托(1)、描点部和升降部(9),所述镜片托(1)和升降部(9)均固定在机架(2)上,描点部固定在升降部(9)上,且描点部可随升降部(9)做升降运动;

所述描点部包括墨盒(3)、描点针(4)、针板(5)和转轴(8),所述墨盒(3)固定在机架(2)上,描点针(4)固定连接在针板(5)上,针板(5)上设置有通孔,所述转轴(8)与通孔间隙配合,转轴(8)与升降部(9)固定连接;

所述机架(2)上设置有开口端宽度小于末端宽度的墨盒槽(21),所述墨盒(3)的底部上还设置有与所述墨盒槽匹配的滑块(31),所述墨盒(3)上还螺纹连接有固定螺栓(32),所述滑块(31)位于墨盒槽(21)内,固定螺栓(32)的螺纹端端部与机架(2)相接触。

2.根据权利要求1所述的一种有利于提高镜片成形质量的加工设备,其特征在于,所述升降部(9)包括套筒(91)、滑轴(94)和滑套(95),所述套筒(91)为呈竖直设置的筒状结构,套筒(91)上还设置有长度方向沿着其轴线方向的缺口(92),所述滑轴(94)位于套筒(91)的中空结构内,滑套(95)套设在滑轴(94)上,且滑套(95)部分位于缺口(92)内,所述套筒(91)固定连接在机架(2)上。

3.根据权利要求2所述的一种有利于提高镜片成形质量的加工设备,其特征在于,所述滑轴(94)上还套设有用于滑套(95)复位的弹簧(93)。

4.根据权利要求1所述的一种有利于提高镜片成形质量的加工设备,其特征在于,所述镜片托(1)为设置有圆孔的筒状结构。

5.根据权利要求1所述的一种有利于提高镜片成形质量的加工设备,其特征在于,所述描点针(4)包括针筒(41)、顶紧螺栓(43)和针头(44),所述针筒(41)固定在针板(5)上,针筒(41)上还设置有内螺纹通孔(42),所述顶紧螺栓(43)和针头(44)分别由内螺纹通孔(42)的不同端螺纹连接于针筒(41)上。

6.根据权利要求1至5中任意一个所述的一种有利于提高镜片成形质量的加工设备,其特征在于,所述机架(2)上还设置有位于描点部上方的缓冲垫(7)。

7.根据权利要求1至5中任意一个所述的一种有利于提高镜片成形质量的加工设备,其特征在于,所述针板(5)上还设置有片状的转动柄(6)。
