1.一种带有硫化铝外壳的硫化铜纳米粉末材料，其特征在于，该纳米材料为核壳结构，内核为硫化铜纳米颗粒，外壳为硫化铝层；

所述硫化铜纳米颗粒的粒径为10～100nm；所述硫化铝层为非晶硫化铝层，其厚度为

1～10nm。

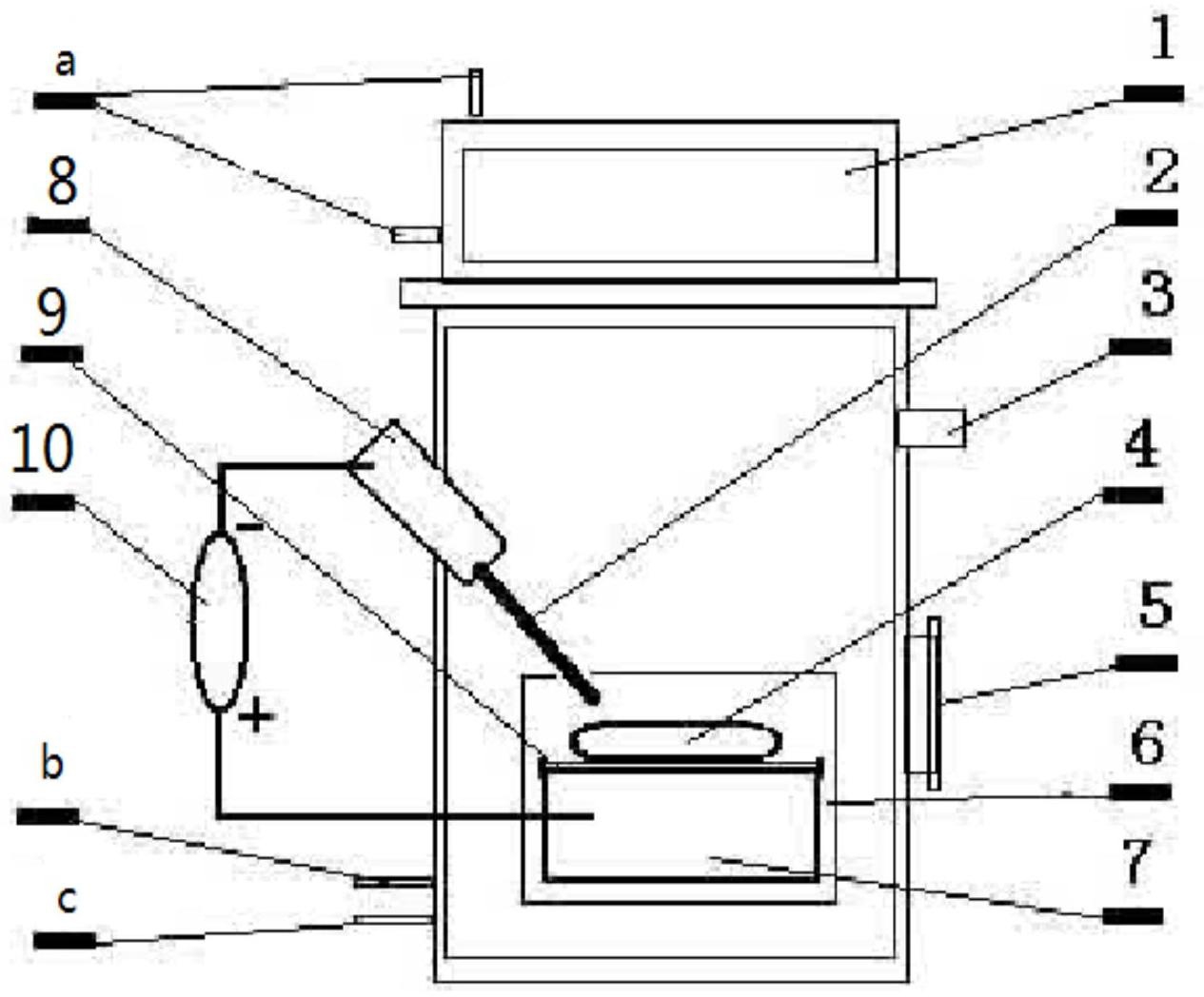

2.如权利要求1所述带有硫化铝外壳的硫化铜纳米粉末材料的制备方法，其特征在于：该材料是利用等离子体电弧放电技术，在工作气体下原位制备得到；其中：采用石墨电极为阴极，铜铝粉末块体为阳极，阴极石墨电极与阳极铜铝粉末块体之间保持2～30mm的距离；电弧放电的电压为10～40V；工作气体为氩气和硫化氢气体；所述阳极材料中铜所占的原子百分比为95～99％；所述氩气的分压为0.01～0.5MPa,硫化氢气体的分压为0.01～0.3MPa。
