专利号: 2014105598473
申请人: 中国矿业大学(北京)
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

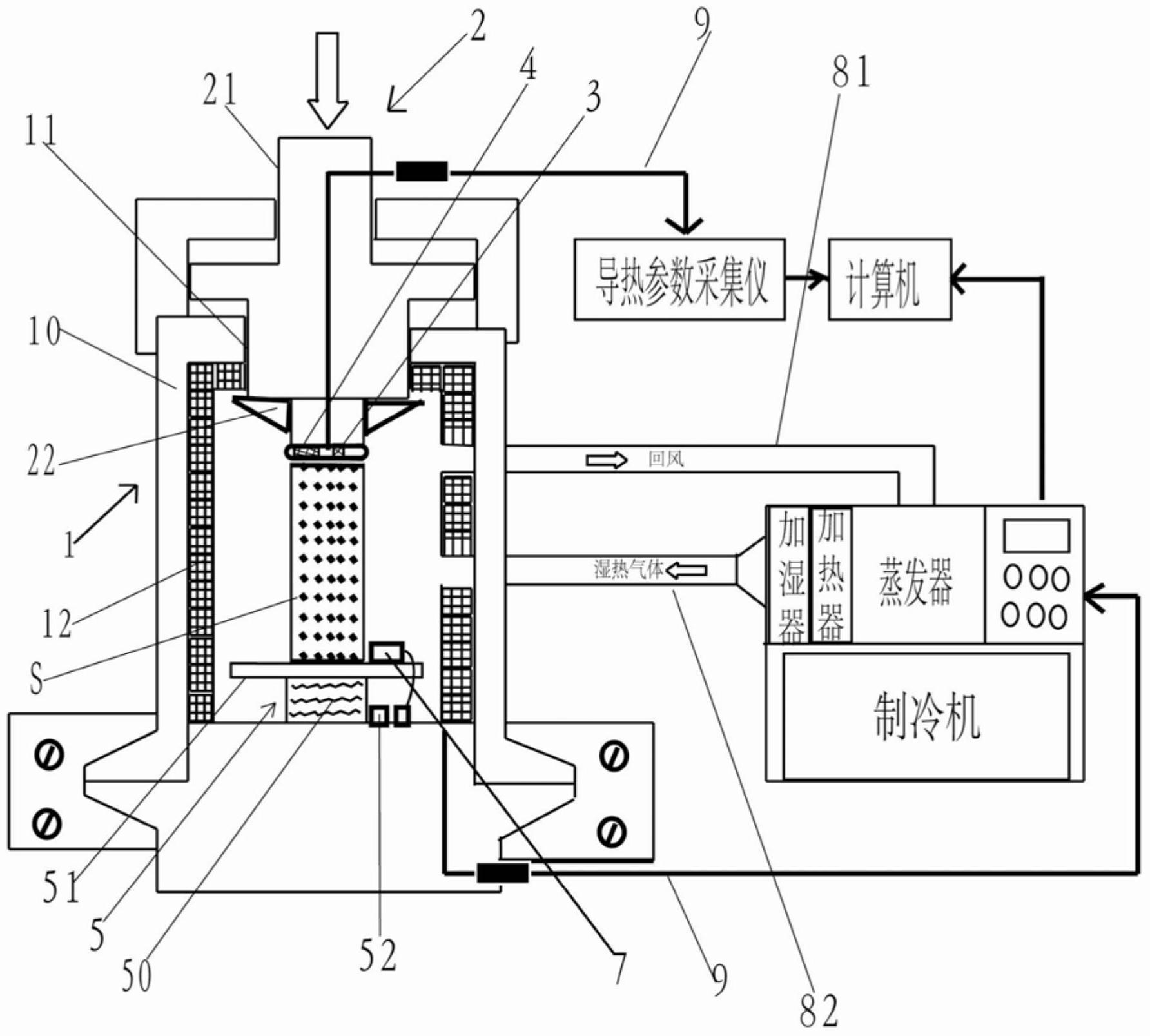

1.一种岩体热导率测试装置,其特征包括:

一个控制箱,该控制箱包含一个供容纳岩石样品的箱体,该箱体顶部设有开口;

一个压力加载装置,用于对岩石样品加载压力,其包括一个设于该控制箱的该开口的压力杆,该压力杆与岩石样品顶部接触的一端设有第一温度感测器、及一个热流计;

一个样品加热装置,其设于该箱体的底部,用于对岩石样品进行加热;

一个第二温度感测器,其与该岩石样品的底部接触,用于感测该岩石样品底部经加热所达到的温度;

一个温/湿度控制器,该温/湿度控制器的入风口和出风口分别与该箱体内腔以管道连通,以控制该箱体内的环境温度和湿度。

2.根据权利要求1所述的测试装置,其特征是,所述的箱体为保温材料制成或箱体墙壁为隔热结构。

3.根据权利要求2所述的测试装置,其特征是,所述箱体包括由非隔热材料制成的外墙,再于该外墙内壁增设一层保温材料共同构成。

4.根据权利要求3所述的测试装置,其特征是,所述非隔热材料为不锈钢。

5.根据权利要求2或3所述的测试装置,其特征是,所述的保温材料为聚氨酯和岩棉复合保温层。

6.根据权利要求1所述的测试装置,其特征是,该样品加热装置还包括一个样品托盘,该加热装置的热源设于该样品托盘的下方,该第二温度感测器设于该托盘表面且与该岩石样品底面接触。

7.根据权利要求1所述的测试装置,其特征是,该箱体内还设有一个温/湿度感测器,用于感测该箱体内部的环境温/湿度,且该温/湿度感测器与该温/湿度控制器信号连接。

8.根据权利要求1或7所述的测试装置,其特征是,该温/湿度控制器包括蒸发器、加热器、加湿器、制冷机及控制面板,通过该控制面板设定该温/湿控制器的工作参数,使该温/湿度控制器依据该设定的参数,向该箱体内环境输出经加热/冷却或干燥/加湿处理的气体。

9.一种岩体热导率自动化测试系统,其特征包括:

一个如权利要求1-8任一项所述的岩体热导率测试装置、一导热参数采集仪、以及一计算机;

其中该第一温度感测器、热流计、该第二温度感测器信号连接该导热参数采集仪,以采集测量得到的各参数值;该导热参数采集仪连接该计算机,将采集的各种参数值输入至计算机,该计算机根据测量得到的热流值、温度值、以及预先存储的岩石样品横截面积、长度计算出该岩石样品在对应环境下的热导率。

10.根据权利要求9所述的测试系统,其特征是,所述压力加载装置、所述温/湿度控制器分别与该计算机连接,由该计算机控制该压力加载装置、该温/湿度控制器工作,测定该岩石样品在不同的温度、湿度及/或压力耦合作用下的热导率。
