专利号: 201410565645X
申请人: 成都众山科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

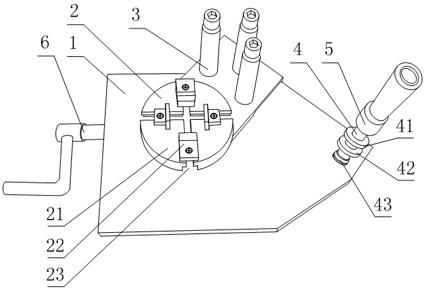

1.一种具有良好适应能力的绝缘层设置装置,其特征在于,包括底板(1)、固定在底板(1)上的卡盘(2)、张紧轮(3)和胶带轮固定装置;

所述胶带轮固定装置包括固定在底板(1)上,且可绕自身轴线转动的带轮轴(4),所述带轮轴(4)上设置有胶带轮安装工位,所述胶带轮安装工位包括设置在带轮轴(4)上的带轮下挡圈(42)和端帽(5),所述带轮轴(4)上设置有外螺纹段,带轮下挡圈(42)和端帽(5)均通过螺纹啮合在带轮轴(4)的外螺纹段上,且带轮下挡圈(42)位于端帽(5)与底板(1)之间;

所述带轮轴(4)上还设置有用于调整带轮轴(4)转动阻力的应力部;

所述张紧轮(3)包括固定在底板(1)上的加热棒(31)和套设在加热棒(31)上的滚动套(32),所述加热棒(31)呈圆柱状,滚动套(32)为设置有中心孔的圆柱状结构,所述加热棒(31)与滚动套(32)呈间隙配合;所述应力部包括螺纹连接在底板(1)上的阻力套(43),所述阻力套(43)为一端设置有同心异径孔、另一端设置有内螺纹孔的筒状结构,且同心异径孔与内螺纹孔两者的轴线共线,同心异径孔呈圆锥台状,同心异径孔直径较大端与内螺纹孔相通,带轮轴(4)上还设置有一段外形为圆锥台状的阻力轴肩(44),所述阻力轴肩(44)与同心异径孔的内壁面相贴合;所述带轮轴(4)上还设置有与之呈间隙配合的带轮上挡圈(41),所述带轮上挡圈(41)位于带轮下挡圈(42)与端帽(5)之间;还包括固定在底板(1)上的轴承(7),所述带轮轴(4)通过轴承(7)与底板(1)固定连接;所述带轮轴(4)上外螺纹段上的螺纹为细牙螺纹;所述卡盘(2)包括卡盘座(21)和滑块(22),所述卡盘座(21)呈盘状,卡盘座(21)固定在底板(1)上且卡盘座(21)可绕自身轴线转动,卡盘座(21)上还设置有至少三条均位于卡盘座径向方向的滑槽(23),所述滑块(22)与滑槽(23)数量相等,且滑块(22)分别设置在不同的滑槽(23)中,滑块(22)在滑槽(23)中的位置可调;还包括固定连接在卡盘座(21)上的转柄(6)。
