专利号: 2014105661528
申请人: 江苏爱动力自动化设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 印刷;排版机;打字机;模印机〔4〕
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

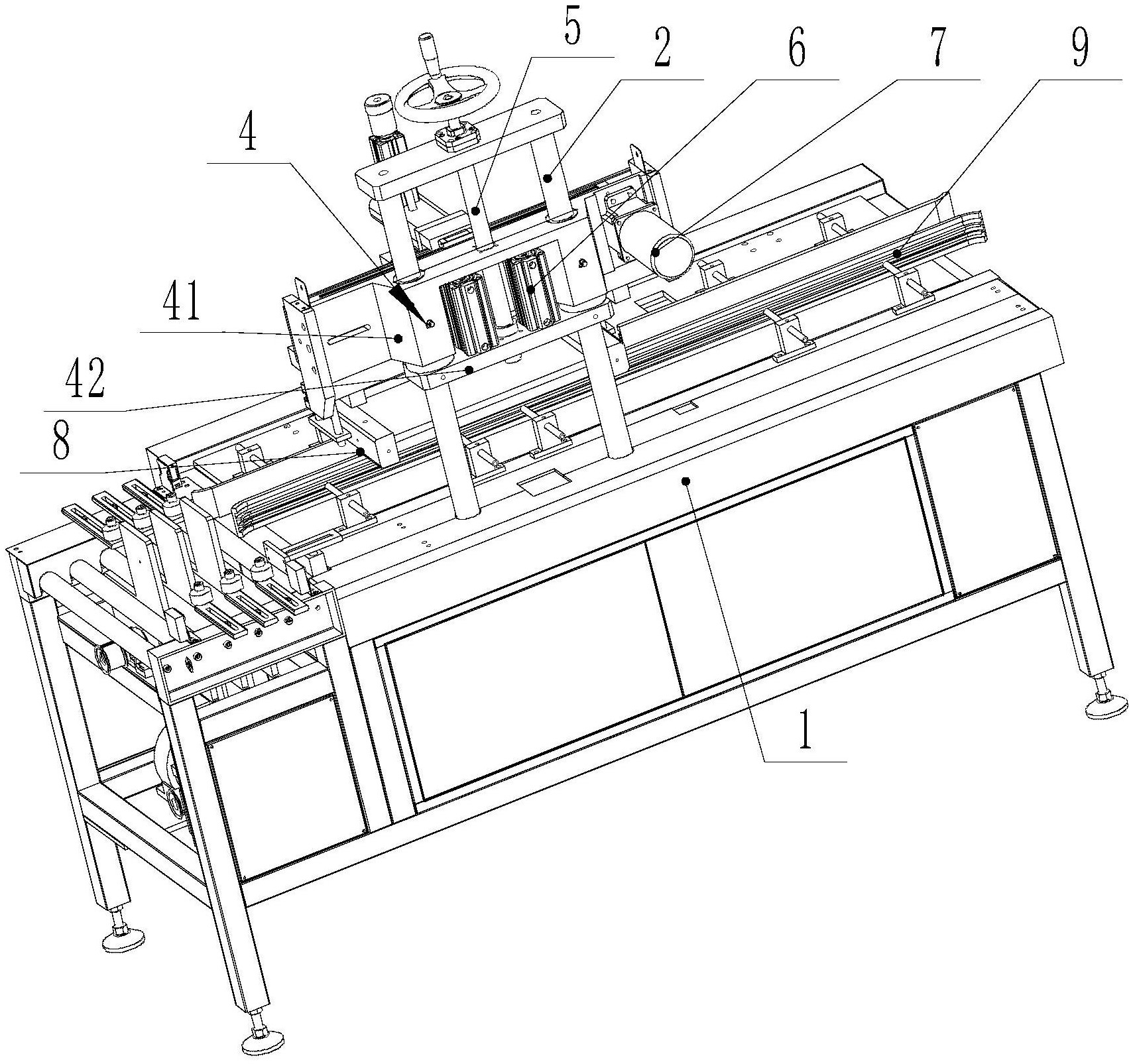

1.一种蓄电池包装线上的丝印装置,包括机架,该机架上固定有立柱,该机架上安装有蓄电池输送带,其特征在于:还包括竖直滑动安装于立柱上的竖直滑座,所述竖直滑座包括滑动安装于立柱上的底板、竖直滑动安装于立柱上的滑座体,该滑座体位于底板的上方;该底板与安装于机架上的第一竖直调节机构连接,所述滑座体与底板之间通过第二竖直调节机构连接,该第二竖直调节机构可驱动滑座体相对于底板竖直升降;水平滑动安装于滑座体上的水平滑座,该水平滑座与安装于滑座体上的水平驱动装置连接;安装于水平滑座上的丝印机构,该丝印机构可对平铺的蓄电池的上表面丝印;固定于底板上的网版支架,该网版支架上固定有丝印网版,该丝印网版位于丝印机构的下方,所述机架上配套安装有夹持蓄电池处于丝印工位的夹紧机构。

2.如权利要求1所述的一种蓄电池包装线上的丝印装置,其特征在于:所述丝印机构包括竖直滑动安装于水平滑座上的安装座,该安装座与安装于水平滑座上的安装座驱动装置连接;竖直滑动安装于安装座上的第一刮板组件和第二刮板组件,该第一刮板组件和第二刮板组件分别与固定于安装座上的第一刮板驱动装置和第二刮板驱动装置连接,该第一刮板组件和第二刮板组件的水平工作方向相反。

3.如权利要求2所述的一种蓄电池包装线上的丝印装置,其特征在于:所述第二竖直调节机构包括固定于底板和滑座体之间的驱动气缸,该驱动气缸的活塞杆处于回缩状态时,所述滑座体与所述底板直接接触支撑。

4.如权利要求2所述的一种蓄电池包装线上的丝印装置,其特征在于:所述第二竖直调节机构包括固定于底板上的电机、该电机的输出轴通过丝杠螺母机构与滑座体连接。

5.如权利要求3或4所述的一种蓄电池包装线上的丝印装置,其特征在于:所述夹紧机构包括安装于机架上的阻挡气缸,该阻挡气缸的活塞杆上安装有阻挡板,该阻挡板的板面与输送带的输送方向垂直;安装于机架上且位于输送带一侧的定夹板,滑动安装于机架另一侧的动夹块,该动夹块由夹紧气缸驱动与定夹板配合从两侧夹持蓄电池。

6.如权利要求5所述的一种蓄电池包装线上的丝印装置,其特征在于:所述动夹块包括一个与输送方向平行的夹持板部,该夹紧气缸的活塞杆的运动方向与输送方向相交,且活塞杆的一个分运动方向朝向阻挡板。
