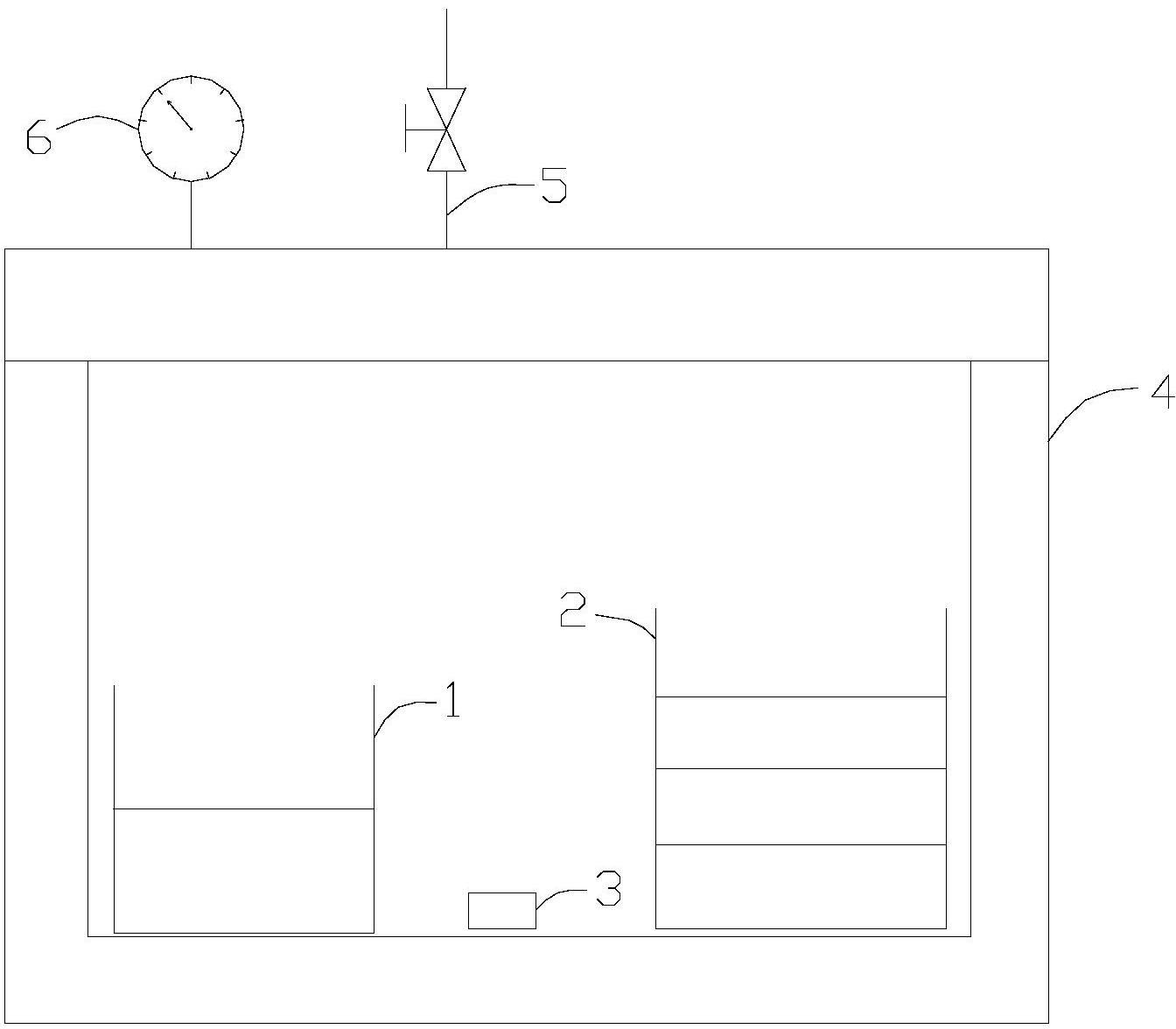

1.一种以碳酸铵为氮源正压氮化钐铁合金制备Sm2Fe17Nx磁粉的方法，其特征在于包括如下步骤：(1)先将钐铁合金粉末放入渗氮反应容器中，将碳酸铵固体、CO2去除剂和干燥剂按照从下至上的顺序依次放入氨气发生器中；

(2)将渗氮反应容器和氨气发生器放入密闭耐温耐压容器中，对耐温耐压容器抽真空，真空度≤0.05MPa；

(3)对氨气发生器进行加热使碳酸铵热分解；同时将渗氮反应容器升温至55℃～100℃，并保温10min～100min，然后升温至370℃～390℃进行氮化，并保温1h～10h；降温至100℃～350℃进行均匀化热处理，均匀化热处理1h～20h；最后降至室温，获得Sm2Fe17Nx磁粉。

2.如权利要求1所述的以碳酸铵为氮源正压氮化钐铁合金制备Sm2Fe17Nx磁粉的方法，其特征在于，所述CO2去除剂为碱金属或者碱土金属的氢氧化物。

3.如权利要求1所述的以碳酸铵为氮源正压氮化钐铁合金制备Sm2Fe17Nx磁粉的方法，其特征在于，所述干燥剂为碱性干燥剂。

4.如权利要求1所述的以碳酸铵为氮源正压氮化钐铁合金制备Sm2Fe17Nx磁粉的方法，其特征在于，所述耐温耐压容器中放置有金属钙。

5.如权利要求1-4任一项权利要求所述的以碳酸铵为氮源正压氮化钐铁合金制备Sm2Fe17Nx磁粉的方法，其特征在于，所述碳酸铵与钐铁合金的质量比为0.115～0.30：1，且氮化时耐温耐压容器中的压力为1～15atm。

6.如权利要求5所述的以碳酸铵为氮源正压氮化钐铁合金制备Sm2Fe17Nx磁粉的方法，其特征在于，所述碳酸铵与钐铁合金的质量比为0.115～0.272：1，且氮化时耐温耐压容器中的压力为1～8atm。

7.如权利要求1所述的以碳酸铵为氮源正压氮化钐铁合金制备Sm2Fe17Nx磁粉的方法，其特征在于，步骤(3)中，氮化时间为3～6h，均匀化热处理时间4～8h。
